抗干扰3键触摸/触摸感应IC原厂/触摸检测芯片VK3603 SOP8-EP 1对1直接输出 具有复位功能
发布时间：2023-11-24 16:56
发布者：芒果DB
|

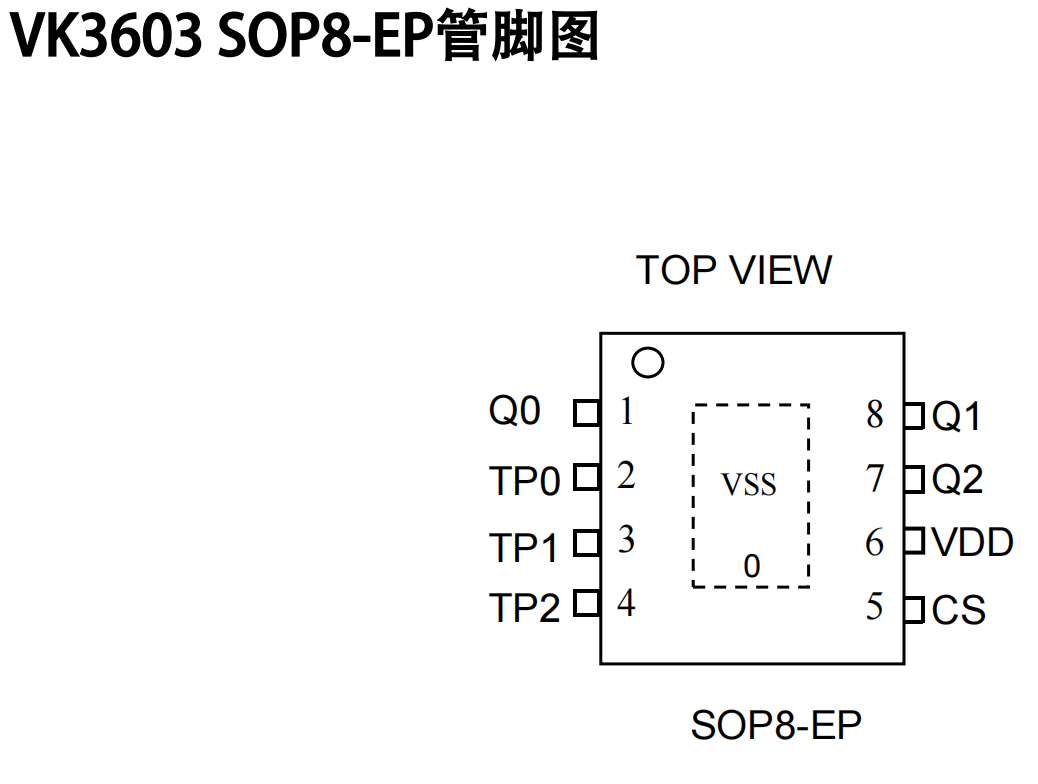

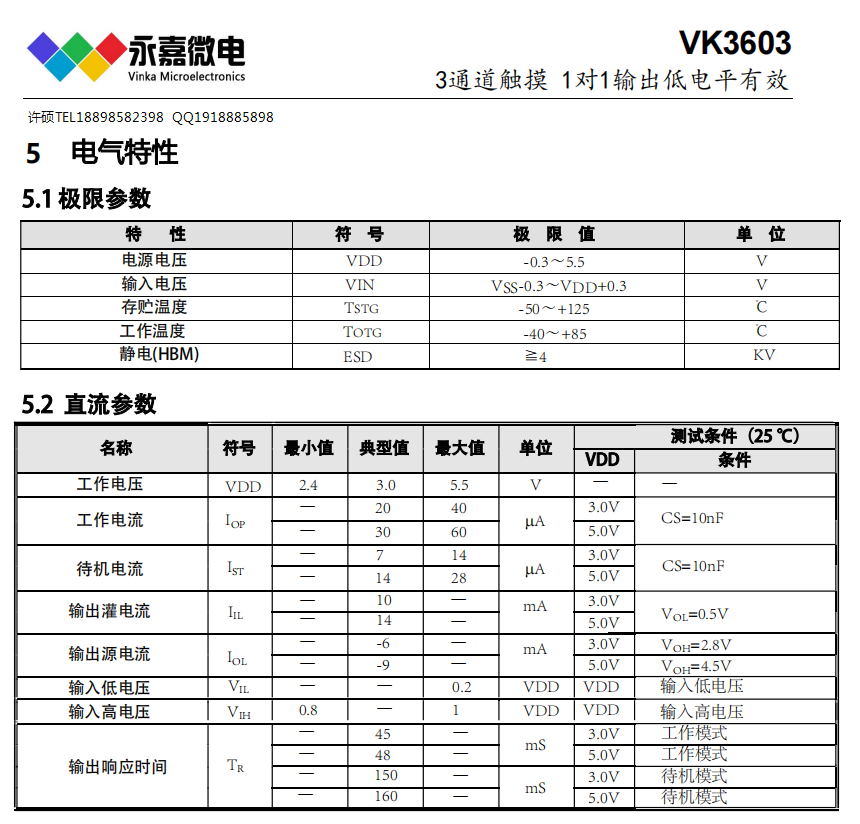

产品型号：VK3603 产品品牌：永嘉微电/VINKA 封装形式：SOP8-EP 原厂，工程服务，技术支持！ 概述 VK3603具有3个触摸按键，可用来检测外部触摸按键上人手的触摸动作。该芯片具有较高的集成度，仅需极少的外部组件便可实现触摸按键的检测。 此触摸芯片具有自动校准功能，低待机电流，抗电压波动等特性，为各种触摸按键+IO 输出的应用提供了一种简单而又有效的实现方法。ZXY339 特点 • 工作电压 2.4-5.5V • 待机电流7uA/3.0V,14uA/5V • 上电复位功能（POR） • 低压复位功能（LVR） • 触摸输出响应时间： 工作模式 48mS 待机模式160mS • CMOS输出，低电平有效，支持多键 • 有效键最长输出16S • 无触摸4S自动校准 • 专用脚接对地电容调节灵敏度(1-47nF） • 各触摸通道单独接对地小电容微调灵敏度（0-50pF）. • 上电0.25S内为稳定时间，禁止触摸. • 封装 SOP8-EP(150mil)(4.9mm x 3.9mm PP=1.27mm)
电容式触摸触控IC系列简介如下： 抗干扰低功耗触控IC-高性价比系列 VK3601 工作电压/待机电流：2.4V-5.5V/4μA(3V) 感应通道数：1 输出方式：直接输出 抗干扰/待机电流小，抗电源及手机干扰，可通过CAP调节灵敏度 封装：SOT23-6 VK3601SS-1 工作电压/待机电流：2.4V-5.5V/3μA(3V) 感应通道数：1 输出方式：----- 抗干扰/待机电流小，抗电源及手机干扰，三段调光/无极调光 封装：SOP8/DIP8 VK3602XS 工作电压/待机电流：2.4V-5.5V/8μA(3V) 感应通道数：2 输出方式：锁存输出 抗干扰/待机电流小，抗电源及手机干扰 封装：SOP8 VK3602K/KA 工作电压/待机电流：2.4V-5.5V/8μA(3V) 感应通道数：2 输出方式：直接输出 抗干扰/待机电流小，抗电源及手机干扰 封装：SOP8 VK3603 工作电压/待机电流：2.4V-5.5V/7μA(3V) 感应通道数：3 输出方式：直接输出 抗干扰/待机电流小，抗电源及手机干扰，可通过CAP调节灵敏度 封装：ESOP8 VK3604A 工作电压/待机电流：2.4V-5.5V/7μA(3V) 感应通道数：4 输出方式：直接/锁存输出 抗干扰/待机电流小，抗电源及手机干扰，可通过CAP调节灵敏度 封装：SOP16 VK3604B 工作电压/待机电流：2.4V-5.5V/7μA(3V) 感应通道数：4 输出方式：直接/锁存输出 抗干扰/待机电流小，抗电源及手机干扰，可通过CAP调节灵敏度 封装：SSOP16 VK36E4 工作电压/待机电流：2.4V-5.5V/6μA(3V) 感应通道数：4 输出方式：直接输出 抗干扰/待机电流小，抗电源及手机干扰，可通过CAP调节灵敏度 封装：ESSOP10 VK36Q4 工作电压/待机电流：2.4V-5.5V/6μA(3V) 感应通道数：4 输出方式：直接输出 抗干扰/待机电流小，抗电源及手机干扰，可通过CAP调节灵敏度 封装：DFN10(3*3超小体积) VK3606D 工作电压/待机电流：2.4V-5.5V/7μA(3V) 感应通道数：6 输出方式：直接输出 抗干扰/待机电流小，抗电源及手机干扰，可通过CAP调节灵敏度 封装：SOP16 VK3610I 工作电压/待机电流：2.4V-5.5V/9μA(3V) 感应通道数：10 输出方式：I2C输出 抗干扰/待机电流小，抗电源及手机干扰，可调节灵敏度 封装：SOP16 适用开关电源触摸IC系列 VK3606DM 工作电压/工作电流：3.1V-5.5V/3mA(5V) 感应通道数：6 输出方式：直接输出 抗干扰能力强，抗电源及手机干扰，可通过CAP调节灵敏度 封装：SOP16 VK3606OM 工作电压/工作电流：3.1V-5.5V/3mA(5V) 感应通道数：6 输出方式：直接/开漏输出 抗干扰能力强，抗电源及手机干扰，可通过CAP调节灵敏度 封装：SOP16 VK3606OM-A 工作电压/工作电流：3.1V-5.5V/3mA(5V) 感应通道数：6 输出方式：直接/开漏输出 抗干扰能力强，抗电源及手机干扰，可通过CAP调节灵敏度 封装：SOP16 VK3608BM 工作电压/工作电流：3.1V-5.5V/3mA(5V) 感应通道数：8 输出方式：直接输出 抗干扰能力强，抗电源及手机干扰，可通过CAP调节灵敏度 封装：SOP16 VK3610IM 工作电压/工作电流：3.1V-5.5V/3mA(5V) 感应通道数：10 输出方式：I2C输出 抗干扰能力强，抗电源及手机干扰，可通过CAP调节灵敏度 封装：SOP16 低功耗触摸IC-VK37XX系列 VK3702DM 工作电压/工作电流/待机电流：3.1V-5.5V/3mA/15μA (5V) 感应通道数：2 输出方式：直接输出 抗干扰/低功耗，抗电源及手机干扰，可通过CAP调节灵敏度 封装：SOP8 VK3702TM 工作电压/工作电流/待机电流：3.1V-5.5V/3mA/15μA (5V) 感应通道数：2 输出方式：直接输出 抗干扰/低功耗，抗电源及手机干扰，可通过CAP调节灵敏度 封装：SOP8 VK3702OM 工作电压/工作电流/待机电流：3.1V-5.5V/3mA/15μA (5V) 感应通道数：2 输出方式：直接输出 抗干扰/低功耗，抗电源及手机干扰，可通过CAP调节灵敏度 封装：SOP8 VK3706DM 工作电压/工作电流/待机电流：3.1V-5.5V/3mA/15μA (5V) 感应通道数：6 输出方式：直接输出 抗干扰/低功耗，抗电源及手机干扰，可通过CAP调节灵敏度 封装：SOP16 VK3706OM 工作电压/工作电流/待机电流：3.1V-5.5V/3mA/15μA (5V) 感应通道数：6 输出方式：直接/开漏输出 抗干扰/低功耗，抗电源及手机干扰，可通过CAP调节灵敏度 封装：SOP16 VK3708BM 工作电压/工作电流/待机电流：3.1V-5.5V/3mA/15μA (5V) 感应通道数：8 输出方式：直接输出 抗干扰/低功耗，抗电源及手机干扰，可通过CAP调节灵敏度 封装：SOP16 VK3710IM 工作电压/工作电流/待机电流：3.1V-5.5V/3mA/15μA (5V) 感应通道数:10 输出方式：I2C输出 抗干扰/低功耗，抗电源及手机干扰，可通过CAP调节灵敏度 封装：SOP16 高抗干扰/抗噪MTP触控IC-直接输出系列： VK36N1DD 工作电压/待机电流：2.2V-5.5V/10μA(3V) 感应通道数：1 输出方式：直接输出 高抗干扰/待机电流小，抗电源及手机干扰，可通过CAP调节灵敏度 封装：SOT23-6 VK36N1DT 工作电压/待机电流：2.2V-5.5V/10μA(3V) 感应通道数：1 输出方式：锁存输出 高抗干扰/待机电流小，抗电源及手机干扰，可通过CAP调节灵敏度 封装：SOT23-6 VK36N1DO 工作电压/待机电流：2.2V-5.5V/10μA(3V) 感应通道数：1 输出方式：开漏输出 高抗干扰/待机电流小，抗电源及手机干扰，可通过CAP调节灵敏度 封装：SOT23-6 VK36N2DD 工作电压/待机电流：2.2V-5.5V/10μA(3V) 感应通道数：2 输出方式：直接输出 高抗干扰/待机电流小，抗电源及手机干扰，可通过CAP调节灵敏度 封装：SOP8 VK36N2DT 工作电压/待机电流：2.2V-5.5V/10μA(3V) 感应通道数：2 输出方式：锁存输出 高抗干扰/待机电流小，抗电源及手机干扰，可通过CAP调节灵敏度 封装：SOP8 VK36N2DO 工作电压/待机电流：2.2V-5.5V/10μA(3V) 感应通道数：2 输出方式：开漏输出 高抗干扰/待机电流小，抗电源及手机干扰，可通过CAP调节灵敏度 封装：SOP8 VK36N3D 工作电压/待机电流：2.2V-5.5V/10μA(3V) 感应通道数：3 输出方式：直接/锁存输出 高抗干扰/待机电流小，抗电源及手机干扰，可通过CAP调节灵敏度 封装：SOP16/QFN16 VK36N3DO 工作电压/待机电流：2.2V-5.5V/10μA(3V) 感应通道数：3 输出方式：开漏输出 高抗干扰/待机电流小，抗电源及手机干扰，可通过CAP调节灵敏度 封装：SOP16/QFN16 VK36N4D 工作电压/待机电流：2.2V-5.5V/10μA(3V) 感应通道数：4 输出方式：直接/锁存输出 高抗干扰/待机电流小，抗电源及手机干扰，可通过CAP调节灵敏度 封装：SOP16/QFN16 VK36N4DO 工作电压/待机电流：2.2V-5.5V/10μA(3V) 感应通道数：4 输出方式：开漏输出 高抗干扰/待机电流小，抗电源及手机干扰，可通过CAP调节灵敏度 封装：SOP16/QFN16 VK36N5D 工作电压/待机电流：2.2V-5.5V/10μA(3V) 感应通道数：5 输出方式：直接/锁存输出 高抗干扰/待机电流小，抗电源及手机干扰，可通过CAP调节灵敏度 封装：SOP16/QFN16 VK36N5DO 工作电压/待机电流：2.2V-5.5V/10μA(3V) 感应通道数：5 输出方式：开漏输出 高抗干扰/待机电流小，抗电源及手机干扰，可通过CAP调节灵敏度 封装：SOP16/QFN16 VK36N6DD 工作电压/待机电流：2.2V-5.5V/10μA(3V) 感应通道数：6 输出方式：直接输出 高抗干扰/待机电流小，抗电源及手机干扰，可通过CAP调节灵敏度 封装：SOP16/QFN16 VK36N6DT 工作电压/待机电流：2.2V-5.5V/10μA(3V) 感应通道数：6 输出方式：锁存输出 高抗干扰/待机电流小，抗电源及手机干扰，可通过CAP调节灵敏度 封装：SOP16/QFN16 VK36N6DO 工作电压/待机电流：2.2V-5.5V/10μA(3V) 感应通道数：6 输出方式：开漏输出 高抗干扰/待机电流小，抗电源及手机干扰，可通过CAP调节灵敏度 封装：SOP16/QFN16 高抗干扰/抗噪MTP触控IC-脉冲/BCD输出系列： VK36N2P 工作电压/待机电流：2.2V-5.5V/10μA(3V) 感应通道数：2 输出方式：开漏输出 高抗干扰/待机电流小，抗电源及手机干扰，可通过CAP调节灵敏度 封装：SOT23-6 VK36N10P 工作电压/待机电流：2.2V-5.5V/10μA(3V) 感应通道数：10 输出方式：开漏输出 高抗干扰/待机电流小，抗电源及手机干扰，可通过CAP调节灵敏度 封装：SOP16/QFN16 VK36N3BD 工作电压/待机电流：2.2V-5.5V/10μA(3V) 感应通道数：3 输出方式：直接输出 高抗干扰/待机电流小，抗电源及手机干扰，可通过CAP调节灵敏度 封装：SOP8 VK36N3BT 工作电压/待机电流：2.2V-5.5V/10μA(3V) 感应通道数：3 输出方式：锁存输出 高抗干扰/待机电流小，抗电源及手机干扰，可通过CAP调节灵敏度 封装：SOP8 VK36N3BO 工作电压/待机电流：2.2V-5.5V/10μA(3V) 感应通道数：3 输出方式：开漏输出 高抗干扰/待机电流小，抗电源及手机干扰，可通过CAP调节灵敏度 封装：SOP8 VK36N4B 工作电压/待机电流：2.2V-5.5V/10μA(3V) 感应通道数：4 输出方式：直接/锁存输出 高抗干扰/待机电流小，抗电源及手机干扰，可通过CAP调节灵敏度 封装：SOP16/QFN16 VK36N5B 工作电压/待机电流：2.2V-5.5V/10μA(3V) 感应通道数：5 输出方式：直接/锁存输出 高抗干扰/待机电流小，抗电源及手机干扰，可通过CAP调节灵敏度 封装：SOP16/QFN16 VK36N6B 工作电压/待机电流：2.2V-5.5V/10μA(3V) 感应通道数：6 输出方式：直接/锁存输出 高抗干扰/待机电流小，抗电源及手机干扰，可通过CAP调节灵敏度 封装：SOP16/QFN16 VK36N7B 工作电压/待机电流：2.2V-5.5V/10μA(3V) 感应通道数：7 输出方式：直接/锁存输出 高抗干扰/待机电流小，抗电源及手机干扰，可通过CAP调节灵敏度 封装：SOP16/QFN16 VK36N8B 工作电压/待机电流：2.2V-5.5V/10μA(3V) 感应通道数：8 输出方式：直接/锁存输出 高抗干扰/待机电流小，抗电源及手机干扰，可通过CAP调节灵敏度 封装：SOP16/QFN16 高抗干扰/抗噪MTP触控IC-IIC输出系列： VK36N4I 工作电压/待机电流：2.2V-5.5V/10μA(3V) 感应通道数：4 输出方式：I2C输出 高抗干扰/待机电流小，抗电源及手机干扰，可通过CAP调节灵敏度 封装：SOP16/QFN16 VK36N5I 工作电压/待机电流：2.2V-5.5V/10μA(3V) 感应通道数：5 输出方式：I2C输出 高抗干扰/待机电流小，抗电源及手机干扰，可通过CAP调节灵敏度 封装：SOP16/QFN16 VK36N6I 工作电压/待机电流：2.2V-5.5V/10μA(3V) 感应通道数：6 输出方式：I2C输出 高抗干扰/待机电流小，抗电源及手机干扰，可通过CAP调节灵敏度 封装：SOP16/QFN16 VK36N7I 工作电压/待机电流：2.2V-5.5V/10μA(3V) 感应通道数：7 输出方式：I2C输出 高抗干扰/待机电流小，抗电源及手机干扰，可通过CAP调节灵敏度 封装：SOP16/QFN16 VK36N8I 工作电压/待机电流：2.2V-5.5V/10μA(3V) 感应通道数：8 输出方式：I2C输出 高抗干扰/待机电流小，抗电源及手机干扰，可通过CAP调节灵敏度 封装：SOP16/QFN16 VK36N9I 工作电压/待机电流：2.2V-5.5V/10μA(3V) 感应通道数：9 输出方式：I2C输出 高抗干扰/待机电流小，抗电源及手机干扰，可通过CAP调节灵敏度 封装：SOP16/QFN16 VK36N10I 工作电压/待机电流：2.2V-5.5V/10μA(3V) 感应通道数：10 输出方式：I2C输出 高抗干扰/待机电流小，抗电源及手机干扰，可通过CAP调节灵敏度 封装：SOP16/QFN16 VK36N11I 工作电压/待机电流：2.2V-5.5V/10μA(3V) 感应通道数：11 输出方式：I2C输出 高抗干扰/待机电流小，抗电源及手机干扰，可通过CAP调节灵敏度 封装：SOP20/SSOP20 VK36N12I 工作电压/待机电流：2.2V-5.5V/10μA(3V) 感应通道数：12 输出方式：I2C输出 高抗干扰/待机电流小，抗电源及手机干扰，可通过CAP调节灵敏度 封装：SOP20/SSOP20 VK36N13I 工作电压/待机电流：2.2V-5.5V/10μA(3V) 感应通道数：13 输出方式：I2C输出 高抗干扰/待机电流小，抗电源及手机干扰，可通过CAP调节灵敏度 封装：SOP20/SSOP20 VK36N14I 工作电压/待机电流：2.2V-5.5V/10μA(3V) 感应通道数：14 输出方式：I2C输出 高抗干扰/待机电流小，抗电源及手机干扰，可通过CAP调节灵敏度 封装：SOP28/SSOP28 VK36N15I 工作电压/待机电流：2.2V-5.5V/10μA(3V) 感应通道数：15 输出方式：I2C输出 高抗干扰/待机电流小，抗电源及手机干扰，可通过CAP调节灵敏度 封装：SOP28/SSOP28 VK36N16I 工作电压/待机电流：2.2V-5.5V/10μA(3V) 感应通道数：16 输出方式：I2C输出 高抗干扰/待机电流小，抗电源及手机干扰，可通过CAP调节灵敏度 封装：SOP28/SSOP28 VK36N17I 工作电压/待机电流：2.2V-5.5V/10μA(3V) 感应通道数：17 输出方式：I2C输出 高抗干扰/待机电流小，抗电源及手机干扰，可通过CAP调节灵敏度 封装：SOP28/SSOP28
VK3603_V1.1-CN.pdf
(2.95 MB)
VK3603_V1.1-EN.pdf
(4.29 MB)

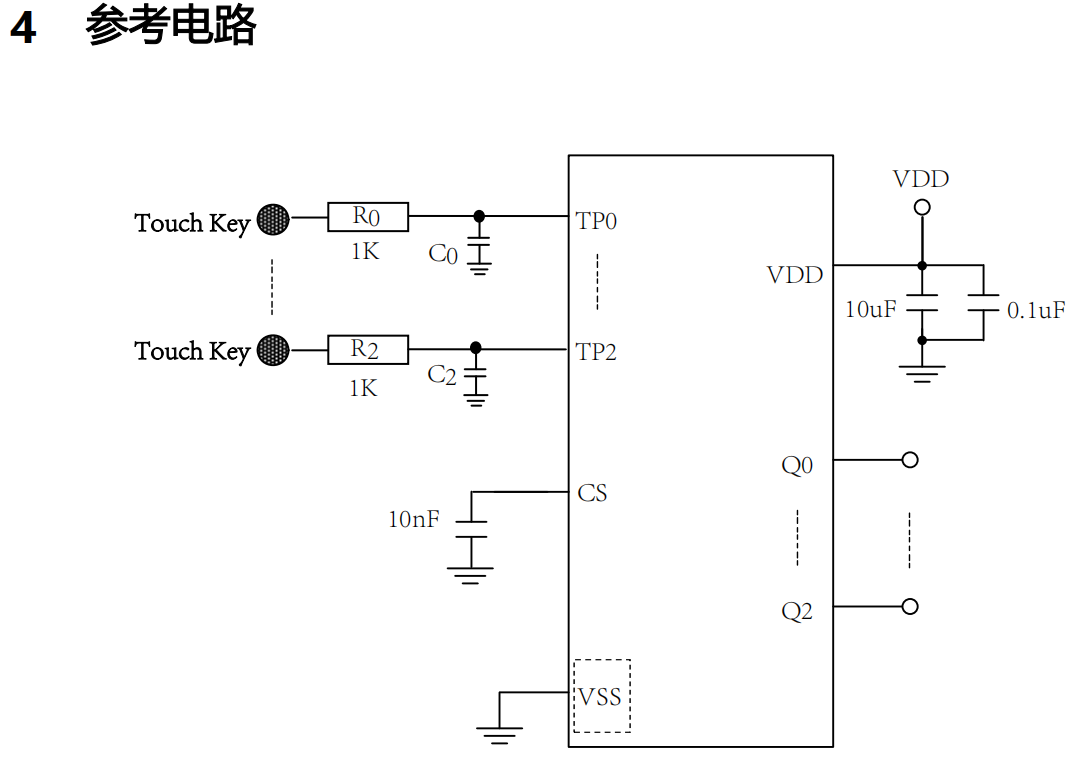

VK3603参考原理图.pdf
(138.29 KB)
SOP8-EP(150mil-1.27).pdf
(368.79 KB)
|
