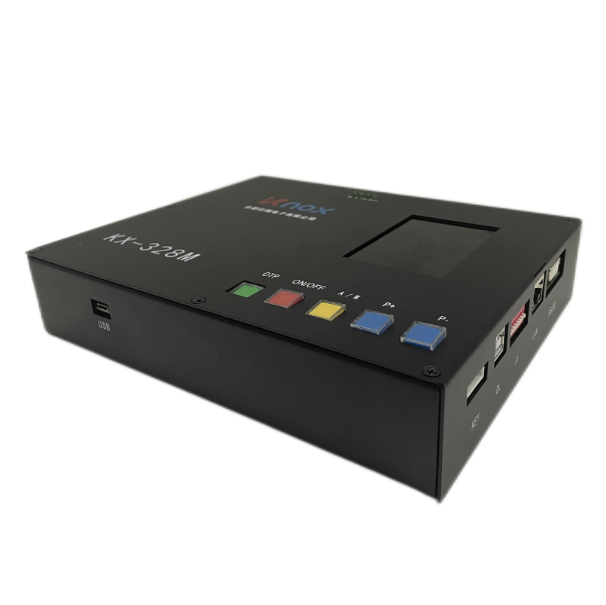

C/Dphy点灯机 点灯治具 NB屏高分辨率概要：

是专门设计用于中小液晶显示屏测试，用于不同接口、不同尺寸的小型模组提供点屏时所需电源、图形、视讯信号、GPIO等激励：满足多种单机测试及联机老化点屏测试应用场景

C/Dphy点灯机 点灯治具 NB屏高分辨率特点：

1.装置体积小、便于各种现场使用

2.支持画面在线调试，实时监测消费电流等功能

3.具有恒压和恒流背光控制输出

4.接口支援MIPI D-PHY/C-PHY信号输出

5.能够分别对频率、电压、电流参数、阶调值等进行调整和测液晶模组

6.支持对应不同的接口需求，同时具备信号及电源外部扩展的灵活性

7.能够通过专用的上位机及脚本编程语言编写模组测试程序，支持界面化编程，支持在线调试功能

8.支持BMP、 Logic图片格式显示

C/Dphy点灯机 点灯治具 NB屏高分辨率规格：

信号接口	MIPI	3840×2160 @60Hz (Max)
		3840×2160 @ DSC Mode
		C-PHY:3/6 Lane
		D-PHY:1/2/4/8 Lane
		1.5Gbps/Lane (Max)
		Video Mode & Command Mode
		6/8/10 Bit
其他接口	SPI	3Wire/4Wire,8/9/16Bit ；500Hz~20MHz
		SPI * 1
	I2C	100KHz/400KHz
		I2C * 1 * 4CH
	GPIO	Input Voltage Range 0~3.3V
		ADC * 4  * 4CH
		GPIO * 4
	PWM	1Hz~1MHz, Duty Ratio 0~100 %
		PWM * 1
