应用在触摸显示屏中的高性能低功耗触摸芯片
发布时间：2023-11-7 09:32
发布者：liao775a
|
触摸屏显示器(Touch Screen)可以让使用者只要用手指轻轻地碰计算机显示屏上的图符或文字就能实现对主机操作，这样摆脱了键盘和鼠标操作，使人机交互更为直截了当。简单的说，只是在显示器上安装了触摸屏，成为带有触摸功能的显示器。市场上比较流行的是液晶触摸显示器。根据安装触摸屏的不同，一般分为电阻式，电容式，声波式，红外线式四种。
典型触摸屏的工作部分一般由三部分组成，两层透明的阻性导体层、两层导体之间的隔离层、电极。阻性导体层选用阻性材料，如铟锡氧化物(ITO)涂在衬底上构成，上层衬底用塑料，下层衬底用玻璃。隔离层为粘性绝缘液体材料，如聚脂薄膜。电极选用导电性能极好的材料(如银粉墨)构成，其导电性能大约为ITO的1000倍。 触摸屏工作时，上下导体层相当于电阻网络。当某一层电极加上电压时，会在该网络上形成电压梯度。如有外力使得上下两层在某一点接触，则在电极未加电压的另一层可以测得接触点处的电压，从而知道接触点处的坐标。比如，在顶层的电极(X+,X-)上加上电压，则在顶层导体层上形成电压梯度，当有外力使得上下两层在某一点接触，在底层就可以测得接触点处的电压，再根据该电压与电极(X+)之间的距离关系，知道该处的X坐标。然后，将电压切换到底层电极(Y+,Y-)上，并在顶层测量接触点处的电压，从而知道Y坐标。 电容式触摸屏由外而内分别是玻璃保护层、导电层、不导电的玻璃屏、导电层。内层的导电层为屏蔽层，电压连接到中间导电层四个角或四条边上，微小直流电散部在屏表面，形成均匀之电场，用手触摸平板电脑的屏幕时，人体作为耦合电容一极，电流从屏四角汇集形成耦合电容另一极，通过控制器计算电流传到碰触位置的相对距离得到触摸的坐标 。 电容式触摸芯片内部集成高分辨率触摸检测模块和专用信号处理电路，以保证电容式触摸芯片对环境变化具有灵敏的自动识别和跟踪功能。电容式触摸芯片还必须满足用户在复杂应用中对稳定性、灵敏度、功耗、响应速度、防水、带水操作、抗震动、抗电磁干扰等方面的高体验要求。为方便用户在应用中可对触摸键的灵敏度进行自主控制，电容式触摸芯片还特设置了灵敏度控制位。

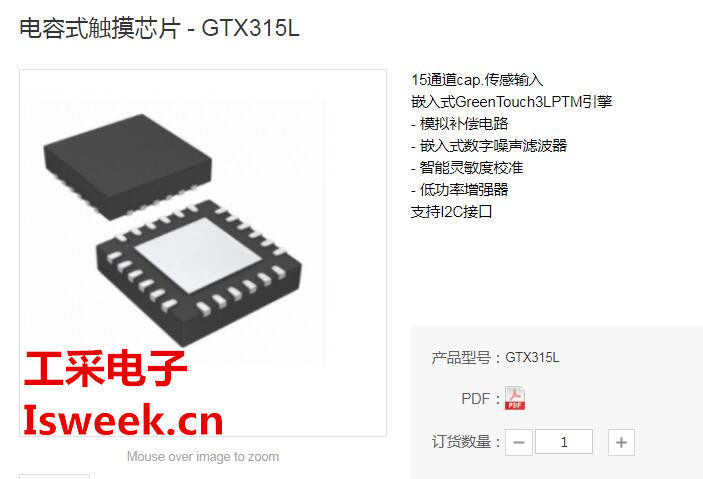

由工采网代理的韩国GreenChip 电容式触摸芯片 - GTX315L是具有多通道触发传感器的15位触摸传感器系列，它是通过持续模式提供中断功能和唤醒功能，广泛适用于各种控制面板应用，可直接兼容原机械式轻触按键的处理信号。 是一款支持I2C接口十五通道GreenTouch3LPTM电容触控产品之一，拥有超强抗干扰能力、断电记忆功能，过温、过电流保护，能经受反复按键操作。 GTX315L芯片内部采用特殊的集成电路，具有高电源电压抑制比，可减少按键检测错误的发生，此特性保证在不利环境条件的应用中芯片仍具有很高的可靠性，具备更强大的抗干扰能力符合国家强电测试标注，能过高压测试，能过注入电流测试，效果十分明显。 电容式触摸芯片 - GTX315L具备特性： ①供电电压范围宽：1.8V ～ 5.5V ②15通道cap.传感输入 ③嵌入式GreenTouch3TM引擎 ④智能灵敏度校准；低功率增强器 ⑤提供中断功能；提供幻灯片模式； ⑥支持I2C接口；提供“寄存器写入锁定”功能 外围电路简单，调试方便；可以通过编程方便的单独调整每个按键的灵敏度，通过无铅认证，封装（QFN-24L (4.00 x4.00x0.75, e = 0.50)） 模拟补偿电路；嵌入式数字噪声滤波器；GTX315L的CTRL引脚提供可切换在同一芯片上进行两个芯片并行操作的芯片IDI2C总线。 工采网作为国内工业品批发供应商平台，所有产品均来自于原始生产厂商直接供货，给用户提供高效的技术支持和原厂的质量保证及售后服务，价格优惠欢迎新老户客咨询热线获取更多更详细的电容式触摸芯片产品信息。 在触摸领域，韩国GreenChip便是佼佼者之一。了解更多关于韩国GreenChip触摸芯片的技术应用，请联系：13392805792(微信同号)
|
