产品品牌：永嘉微电/VINKA 产品型号：VK1651 封装形式：SOP16/DIP16 概述 VK1651是一种带键盘扫描电路接口的 LED 驱动控制专用芯片，内部集成有数据锁存器、LED 驱动、键盘扫描等电路。SEG脚接LED阴极，GRID脚接LED阳极，可支持7SEGx4GRID的点阵LED显示。最大支持7x1按键。本芯片性能优良，适用于电磁炉、微波炉及小家电产品的显示屏驱动。采用SOP16、DIP16的封装形式。ZTT1742
特点
•工作电压 3.0-5.5V
•内置 RC振荡器
•7个SEG脚，4个GRID脚
•SEG脚只能接LED阴极，GRID脚只能接LED阳极（共阳极）
•7x1矩阵按键
•2线串行接口
•8级整体亮度可调
•内置显示RAM为8x4位
•内置上电复位电路

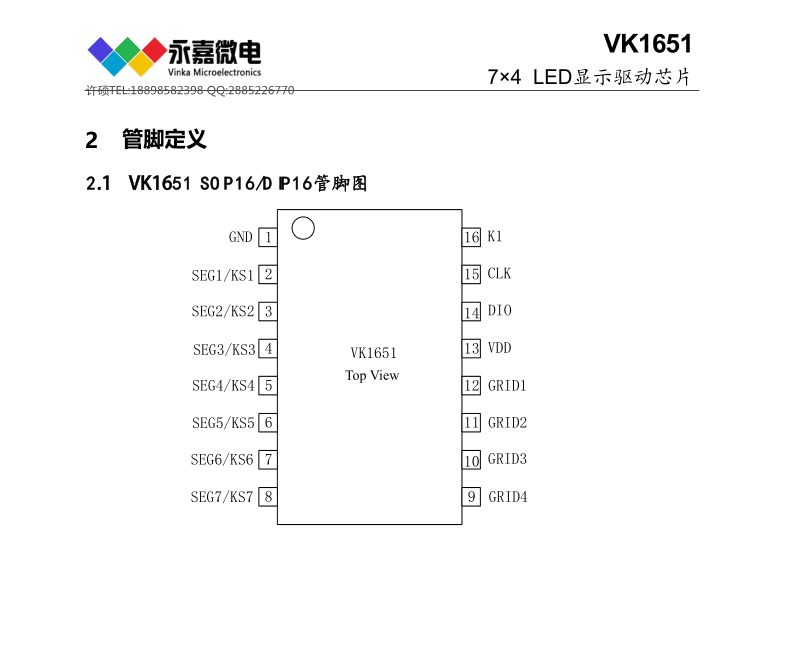

•封装
SOP16(150mil)(9.90m× 3.90mm PP=1.27mm) DIP16(19.10mm x 6.35mm PP=2.54mm) 内存映射的LED控制器及驱动器 VK16D32 3.0～5.5V 驱动点阵：96 共阴驱动：8段12位 共阳驱动：--- 通讯接口：SCL/SDA 静态 电流/待机电流：＜1mA＜10μA 按键：--- 封装：SSOP24 恒流驱动 VK16D33 3.0～5.5V 驱动点阵：128 共阴驱动：8段16位 共阳驱动：--- 通讯接口：SCL/SDA 静态 电流/待机电流：＜1mA＜10μA 按键：--- 封装：SOP28 恒流驱动
——————————————————————————————————————————————————— VK16K33A 3.0～5.5V 驱动点阵：128 共阴驱动：16段8位； 共阳驱动：8段16位 通讯接口：SCL/SDA 静态电流/待机电流：typ.1mA/1μA 按键：13*3 封装：SOP28 驱动电流大，适合高亮显示场合 VK16K33AA 3.0～5.5V 驱动点阵：128 共阴驱动：16段8位； 共阳驱动：8段16位 通讯接口：SCL/SDA 静态电流/待机电流：typ.1mA/1μA 按键：13*3 封装：SSOP28 驱动电流大，适合高亮显示场合 VK16K33B 3.0～5.5V 驱动点阵：96 共阴驱动：12段8位； 共阳驱动：8段12位 通讯接口：SCL/SDA 静态电流/待机电流：typ.1mA/1μA 按键：10*3 封装：SOP24 驱动电流大，适合高亮显示场合 VK16K33BA 3.0～5.5V 驱动点阵：96 共阴驱动：12段8位； 共阳驱动：8段12位 通讯接口：SCL/SDA 静态电流/待机电流：typ.1mA/1μA 按键：10*3 封装：SSOP24 驱动电流大，适合高亮显示场合 VK16K33C 3.0～5.5V 驱动点阵：64 共阴驱动：8段8位； 共阳驱动：8段8位 通讯接口：SCL/SDA 静态电流/待机电流：typ.1mA/1μA 按键：8*3 封装：SOP20 驱动电流大，适合高亮显示场合 —————————————————————————————————————————————————— VK1640 3.0～5.5V 驱动点阵：128 共阴驱动：8段16位 共阳驱动：16段8位 通讯接口：CLK/DIN 静态电流/待机电流：＜0.1mA/-- 按键：--- 封装：SOP28 VK1640A 3.0～5.5V 驱动点阵：128 共阴驱动：8段16位 共阳驱动：16段8位 通讯接口：CLK/DIN 静态电流/待机电流：＜0.1mA/-- 按键：--- 封装：SSOP28 VK1640B 3.0～5.5V 驱动点阵：96 共阴驱动：8段12位 共阳驱动：12段8位 通讯接口：CLK/DIN 静态电流/待机电流：＜0.1mA/-- 按键：--- 封装：SSOP24 VK1650 3.0～5.5V 驱动点阵：32 共阴驱动：8段4位 共阳驱动：4段8位 通讯接口：CLK/DAT 静态电流/待机电流：typ.0.3mA/50μA 按键：7*4 封装：SOP16/DIP16 VK1Q60 3.0～5.5V 驱动点阵：32 共阴驱动：8段4位 共阳驱动：4段8位 通讯接口：CLK/DAT 静态电流/待机电流：＜0.1mA/--- 按键：7*4 封装：QFN16 VK1651 3.0～5.5V 驱动点阵：28 共阴驱动：4段7位 共阳驱动：7段4位 通讯接口：CLK/DIO 静态电流/待机电流：＜5mA/-- 按键：7*1 封装：SOP16/DIP16
—————————————————————————————————————————————————— VK1637 3.0～5.5V 驱动点阵：48 共阴驱动：6段8位 共阳驱动：8段6位 通讯接口：CLK/DIO 静态电流/待机电流：--/-- 按键：8*2 封装：SOP20/DIP20 VK1616 3.0～5.5V 驱动点阵：28 共阴驱动：7段4位 共阳驱动：4段7位 通讯接口：CLK/STB/DIO 静态电流/待机电流：＜1mA/-- 按键：--- 封装：SOP16/DIP16 抗干扰能力强 VK1618 3.0～5.5V 驱动点阵：35/36/35/32 共阴驱动：5段7位；6段6位；7段5位；8段4位 共阳驱动：7段5位；6段6位；5段7位；4段8位 通讯接口：CLK/STB/DIO 静态电流/待机电流：＜1mA/-- 按键：5*1 封装：SOP18/DIP18 抗干扰能力强 VK1620B 3.0～5.5V 驱动点阵：48/45/40 共阴驱动：8段6位；9段5位；10段4位 共阳驱动：6段8位；5段9位；4段10位 通讯接口：CLK/STB/DIO 静态电流/待机电流：＜1mA/-- 按键：--- 封装：SOP20 抗干扰能力强 VK1624 3.0～5.5V 驱动点阵：77/72/65/56 共阴驱动：11段7位；12段6位；13段5位；14段4位 共阳驱动：7段11位；6段12位；5段13位；4段14 通讯接口：CLK/STB/DIO 静态电流/待机电流：＜1mA/-- 按键：--- 封装：SOP24/DIP24 抗干扰能力强 VK1S68C 3.0～5.5V 驱动点阵：70/66/60/52 共阴驱动：10段7位；11段6位；12段5位；13段4位 共阳驱动：7段10位；6段11位；5段12位；4段13位 通讯接口：CLK/STB/DIO 静态电流/待机电流：＜1mA/-- 按键：10*2 封装：SSOP24 抗干扰能力强 VK1Q68D 3.0～5.5V 驱动点阵：70/66/60/52 共阴驱动：10段7位；11段6位；12段5位；13段4位 共阳驱动：7段10位；6段11位；5段12位；4段13位 通讯接口：CLK/STB/DIO 静态电流/待机电流：＜1mA/-- 按键：10*2 封装：QFN24 抗干扰能力强 VK1668 3.0～5.5V 驱动点阵：70/66/60/52 共阴驱动：10段7位；11段6位；12段5位；13段4位 共阳驱动：7段10位；6段11位；5段12位；4段13位 通讯接口：CLK/STB/DIO 静态电流/待机电流：＜1mA/-- 按键：10*2 封装：SOP24/SSOP24 抗干扰能力强 VK1628 3.0～5.5V 驱动点阵：70/66/60/52 共阴驱动：10段7位；11段6位；12段5位；13段4位 共阳驱动：7段10位；6段11位；5段12位；4段13位 通讯接口：CLK/STB/DIO 静态电流/待机电流：＜1mA/-- 按键：10*2 封装：SOP28 抗干扰能力强 VK1S38A 3.0～5.5V 驱动点阵：64 共阴驱动：8段8位 共阳驱动：8段8位 通讯接口：CLK/STB/DIO 静态电流/待机电流：＜5mA/-- 按键：8*3 封装：SSOP24 抗干扰能力强 VK1638 3.0～5.5V 驱动点阵：80 共阴驱动：10段8位 共阳驱动：8段10位 通讯接口：CLK/STB/DIO 静态电流/待机电流：＜5mA/-- 按键：8*3 封装：SOP28 抗干扰能力强 VK1629 3.0～5.5V 驱动点阵：128 共阴驱动：16段8位 共阳驱动：8段16位 通讯接口：CLK/STB/DIN/DOUT 静态电流/待机电流：＜5mA/-- 按键：8*4 封装：LQFP44(QFP44正方形)； 抗干扰能力强 VK1629A 3.0～5.5V 驱动点阵：128 共阴驱动：16段8位 共阳驱动：8段16位 通讯接口：CLK/STB/DIO 静态电流/待机电流：＜5mA/-- 按键：--- 封装：SOP32 抗干扰能力强 VK1629B 3.0～5.5V 驱动点阵：112 共阴驱动：14段8位 共阳驱动：8段14位 通讯接口：CLK/STB/DIO 静态电流/待机电流：＜5mA/-- 按键：8*2 封装：SOP32 抗干扰能力强 VK1629C 3.0～5.5V 驱动点阵：120 共阴驱动：15段8位 共阳驱动：8段15位 通讯接口：CLK/STB/DIO 静态电流/待机电流：＜5mA/-- 按键：8*1 封装：SOP32 抗干扰能力强 VK1629D 3.0～5.5V 驱动点阵：96 共阴驱动：12段8位 共阳驱动：8段12位 通讯接口：CLK/STB/DIO 静态电流/待机电流：＜5mA/-- 按键：8*4 封装：SOP32 抗干扰能力强 VK6932 3.0～5.5V 驱动点阵：128 共阴驱动：8段16位 共阳驱动：16段8位 通讯接口：CLK/STB/DIN 静态电流/待机电流：＜0.1mA/-- 按键：--- 封装：SOP32 抗干扰能力强 (永嘉微电/VINKA原厂-FAE技术支持，主营 LCD驱动IC； LED驱动IC； 触摸IC； LDO稳压IC； 水位检测IC) LED驱动、LED屏驱动、数显驱动IC、LED芯片、LED驱动器、数码管显示驱动、LED显示驱动、LED数显驱动原厂、LED数显驱动芯片、LED驱动IC、点阵LED显示驱动、LED屏驱动IC、数显驱动芯片、数码管芯片、数码管驱动、数显屏驱动、数显IC、数显芯片、数显驱动、LED数显IC、数显驱动原厂、LED屏驱动芯片、LED数显驱动IC、LED数显驱动IC、LED驱动电路、数显LED屏驱动、LED数显屏驱动、LED显示屏驱动、LED数码管驱动、数显LED驱动、LED数显驱动、数码管显示IC、数码管显示芯片、数码管驱动芯片、LED显示驱动芯片、显示数码管驱动、LED控制电路、数显LED驱动芯片、数显LED驱动IC、LED驱动芯片、数码管显示屏驱动、数码管驱动原厂、LED驱动厂家、LED驱动原厂、LED数码驱动、LED数码屏驱动、LED数显芯片、数码管驱动IC、显示LED驱动、数码管LED驱动、LED显示IC、点阵数显驱动、点阵数码管驱动、点阵LED驱动、点阵数显驱动芯片、点阵数显驱动IC、点阵LED驱动芯片、点阵LED驱动IC、LED数显原厂、点阵数码管显示芯片、数码管驱动厂家、数显LED原厂
|
