集睿致远CS5518 Mipi转lvds点屏方案芯片，pin to pin替代国腾GM8775C方案
发布时间：2023-10-9 16:19
发布者：TEL13699759787

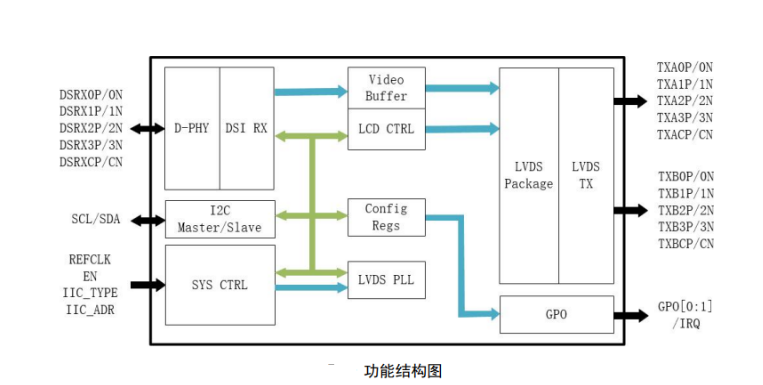

GM8775C 型DSI 转双通道 LVDS 发送器产品主要实现将MIPI DSI 转单/双通道 LVDS 功能，MIPI 支持 1/2/3/4 通道可选，最大支持 4Gbps 速率。LVDS 时钟频率最高154MHz，最大支持视频格式为 FULL HD（1920 x 1200）。
产品特征 MIPI输入： 支持MIPI®D-PHY版本1.00.00和MIPI®DSI版本1.02.00； 支持1 ~ 4个数据通道，1个时钟通道； 支持ULPS(超低功率状态)； 支持RGB 18/24/30/36bit封装像素格式； 支持RGB565 16bit输入； DSI主机可以ESCAPE方式访问本机寄存器； 支持同步事件/同步脉冲模式； 在V-blanking期间支持所有线路的低功耗模式输入； 支持Lane极性交换； 支持连续时钟或非连续时钟。 LVDS输出： 支持18bit 24bit单双Port _LVDS输出； 支持最高1.08Gbps/lane(单时钟154M像素)； 支持VESA和JEIDA模式； 可编程摆动/共模电压； 支持数据Lane顺序调整。 CS5518 pin to pin替代国腾GM8775C方案原理图
集睿致远ASL最近新推出的CS5518是一个MIPI DSI输入，LVDS输出转换芯片。可完全替代GM8775C，CS5518软件调试较GM8775C更简单，仅需执行exe生成工具，依显示屏参数修改选项即可 对比GM8775c，两者之间不管在参数特性，功能特性上，管脚配置，管脚定义、封装尺寸都是完全一致。所以CS5518在设计DSI 转双通道 LVDS 转换方案上面，是可以PIN TO PIN替代GM8775C的，且无需更改电路。 |
