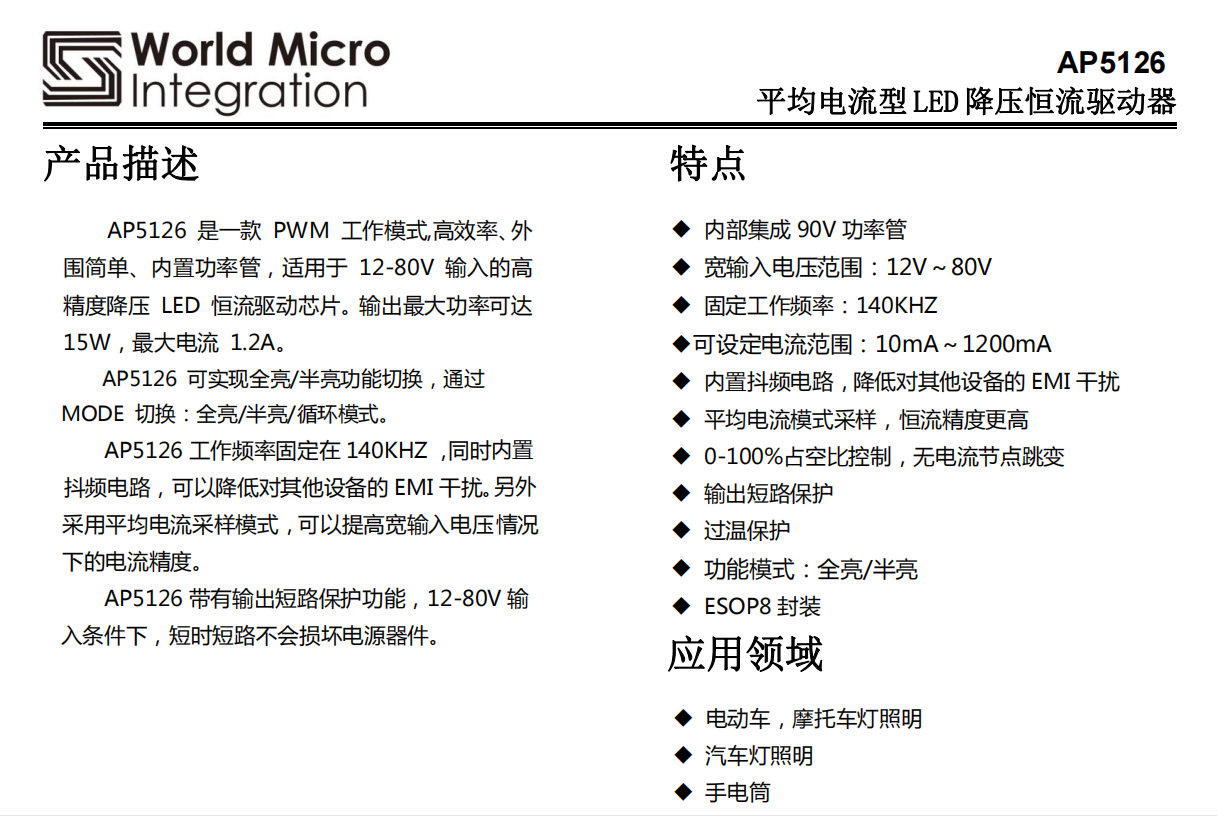

产品描述
AP5126 是一款 PWM 工作模式,高效率、外围简单、内置功率管，适用于 12-80V 输入的高精度降压 LED 恒流驱动芯片。输出最大功率可达 15W，最大电流 1.2A。
AP5126 可实现全亮/半亮功能切换，通过 MODE 切换：全亮/半亮/循环模式。
AP5126 工作频率固定在 140KHZ ，同时内置抖频电路，可以降低对其他设备的 EMI 干扰。另外采用平均电流采样模式，可以提高宽输入电压情况下的电流精度。
AP5126 带有输出短路保护功能，12-80V 输入条件下，短时短路不会损坏电源器件。
特点
◆ 内部集成 90V 功率管
◆ 宽输入电压范围：12V～80V
◆ 固定工作频率：140KHZ
◆ 可设定电流范围：10mA～1200mA
◆ 内置抖频电路，降低对其他设备的 EMI 干扰
◆ 平均电流模式采样，恒流精度更高
◆ 0-100%占空比控制，无电流节点跳变
◆ 输出短路保护
◆ 过温保护
◆ 功能模式：全亮/半亮
◆ ESOP8 封装
应用领域
◆ 电动车，摩托车灯照明
◆ 汽车灯照明
◆ 手电筒
◆ 芯片供电
AP5126 采用外部供电，需要提供约 800uA 的电流才能保证芯片的正常工作，外部供电分压电阻可以根据这个电流参数设计，同时注意选择合适的电阻封装适应不同输入电压情况。
◆ 恒流设置
输出电流大小公式：
Iout=0.17/RCS
◆ 过温保护
芯片内置了智能过温保护电路，随着温度的升高，逐渐降低输出电流，既能防止温度过高烧毁电路，又能防止突然关闭电流引起照明异常。
◆ PCB 布线参考
1、路径走线要粗，铺铜走线最佳。
2、大电路回路面积以最短、最宽路径完成最佳。
3、开关切换连接点：电感 L、SW PIN 与续流肖特基二极管，走线要短与粗，铺铜走线最佳，但同时需要适当面积作为电感、IC 与二极管散热。
4、Vin 端的输入电容要靠近输入端和 CS 电阻地，以达到稳压和滤波功效
5、采样电阻 Rcs 靠近 CS /GND PIN
6、VDD 电容需靠近 VDD PIN，且 1UF 以上容量。
7、未使用的 MODE 可接 GND，以达到最佳的抗干扰效应。
