437-带触摸显示的10路5Msps@18bit采集分析仪

orihard512

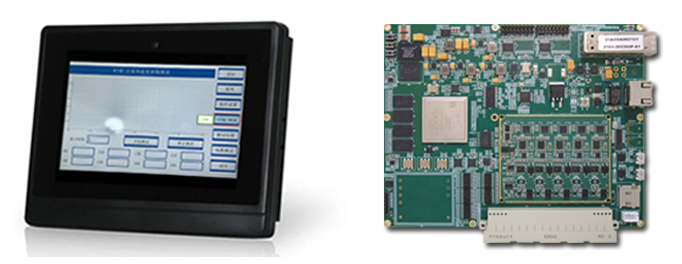

一、产品概述

      北京太速科技本产品提供了多种传感器接入接口，支持多种类型传感器实时采集、处理、显示等功能。主处理器采用XC7Z100-FFG900芯片，具有444K逻辑单元和双核ARM Cortex-A9 MPCore处理器。PL部分得可编程逻辑可以实现各种传感器协议转换、数据处理等功能。PS部分的双ARM核可支持运行Linux操作系统，实时处理多任务以及人机交互界面等功能。

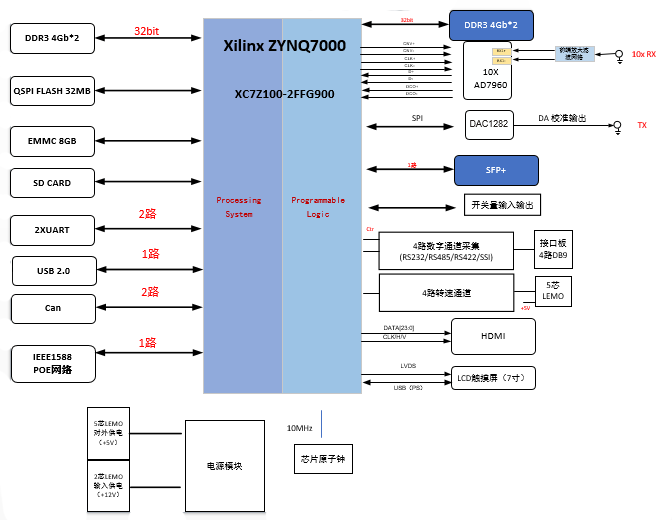

二、产品原理及功能

（1）10通道模拟量采集 ，位宽18bit、采样速率5Msps；

（2）4路编码器转速通道采集，4路RS422通道；

（3）8路 IO通道， 4路Can接口；

（4）基于XC7Z100处理器，双核ARM A9，主频800MHz；

（5）具有1路百兆自适应以太网接口，支持IEEE1588协议；

（6）具有触摸屏接口，1路LVDS和1路usb接口，7寸触摸屏；

（7）功耗低，可无风扇静音运行，工业级温度范围；

（8）外供电12V ,3A 。

2.1、性能参数

a)IEEE1588同步误差： <200 ns;

b)AD采集性能如下：

（1）信号频率范围：直流至1MHz；

（2）采样率：5 MSamples/s；

（3）分辨率：18 bit；

（4）输入电压量程：±10V（峰值）；

（5）绝对最大输入：无损坏情况下 ±60 V（峰值）；

（6）输入阻抗：1MΩ且<300pF；

（7）通道间隔离度：≥90dB；

（8）通道间延迟：≤150ps；

（9） 任意两通道一致性指标：幅值比小于±0.1dB，相位差小于±1

2.2、调试功能

板卡上应具有E-JTAG接口、RS232方便进行单板调试，调试接口为通用插针调试口。


2.3、电气性能指标

（1）、供电指标：板卡 +12V供电，机箱供电方式：交流供电：电压220V±10%，频率50Hz±5%

（2）、环境适应性要求：符合GJB3947A-2009中3.8条4级设备的要求；

（3）、电磁兼容性要求：符合GJB3947A-2009中3.9.1条的要求。

三、产品软件功能

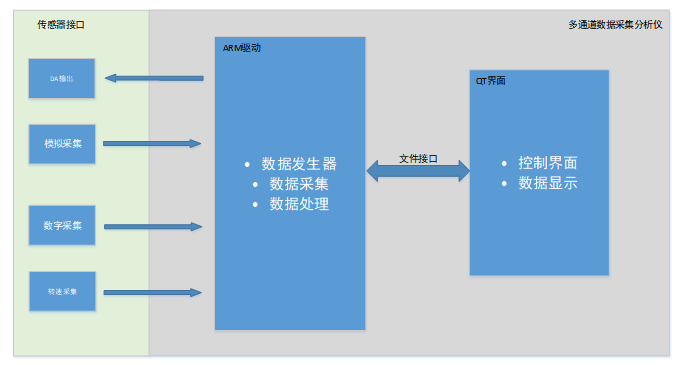

多通道数据采集分析仪基于Linux多任务操作系统为基础，可同时进行数据的采集、处理、显示功能

    板载Qt应用程序demo主要对接口连通性进行测试，采用Linux文件系统接口的方式对设备接口进行访问，对数据进行直接读取，提高数据传输的速率。

显示内容包括板卡控制及状态显示、数据展示两部分内容进行显示。。

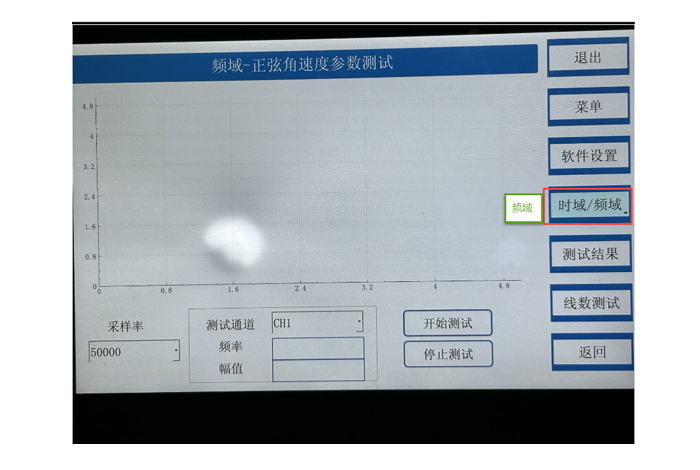

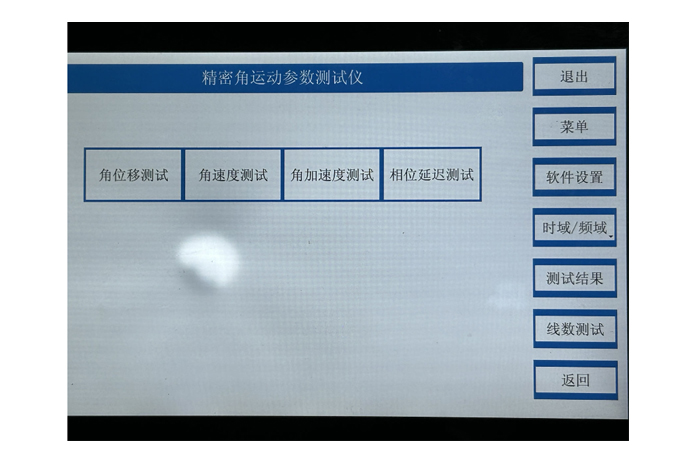

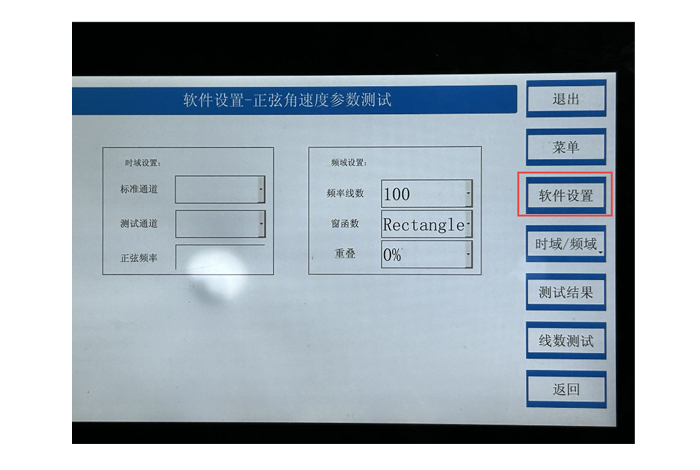

产品系统软件界面如下：
