超低功耗HK32L0xx家族产品功能框图（一）支持多种工作模式组合，实现超低功耗。为了配合不同的应用需求，并达到系统平均功耗的最小化，低功耗 MCU提供多种操作模式，让用户灵活调配应用；- 正常运行模式：CPU 内核及外围正常工作，能实时改变 CPU 及外围的工作频率或关闭不需要的时钟源以获得最佳的工作效能。
- 低频工作模式：CPU 内核及外围工作于低频的时钟源，例如内部低频 32K RC 震荡器。
- 普通STOP模式：内部所有寄存器和存储器的值保持不变，关断内部时钟源和内部模拟模块，LDO保持为正常工作状态，使芯片能快速唤醒，以便响应实时性要求高的外部请求。
- 低功耗STOP模式：内部所有寄存器和存储器的值保持不变，关断内部时钟源和内部模拟模块同时LDO切换到低功耗模式。
- STANDBY RTC 模式：关闭内部LDO ，内部RTC运行计时。
- STANDBY模式：关闭内部LDO ，只保持少量备份寄存器的数据，仅部分IO管脚持续供电，由IO管脚或复位 (Reset) 管脚唤醒MCU。
（二）丰富的功能组件和接口资源- 外设通讯支持2路USART、2路UART和1路低功耗UART，2路IIC、2路SPI、 1路CAN 2.0 和1路USB 2.0 device。
- 支持1路16位高级定时器，3路带死区互补输出和刹车功能，可应用于电机控制。
- 支持4*32或8*28段式LCD控制器。
- 支持1个16通道12位高精度ADC，1个12位DAC，2个电压比较器和3个运放。
（三）高安全设计技术- 内嵌硬件实现的AES电路，可支持128位、192位和256位密钥长度。
- 内嵌硬件读写保护电路保护芯片内部Flash的数据安全。
- 内嵌硬件加密电路加密存储在内部Flash的程序和数据，防止芯片被开盖窃取Flash程序和数据。

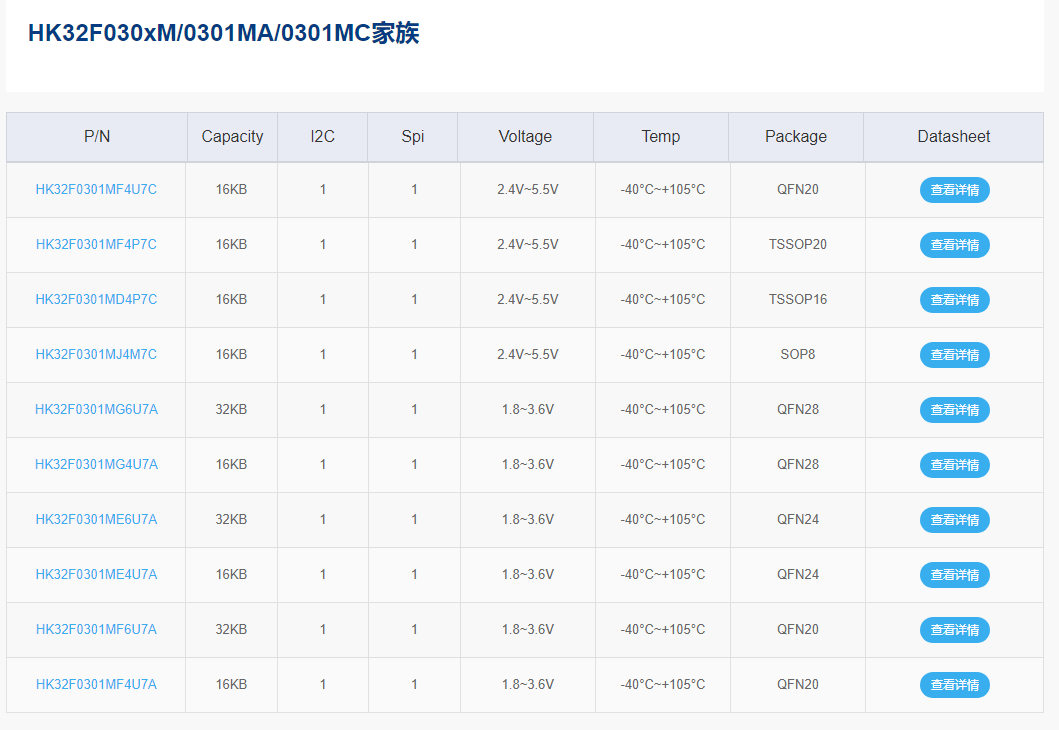

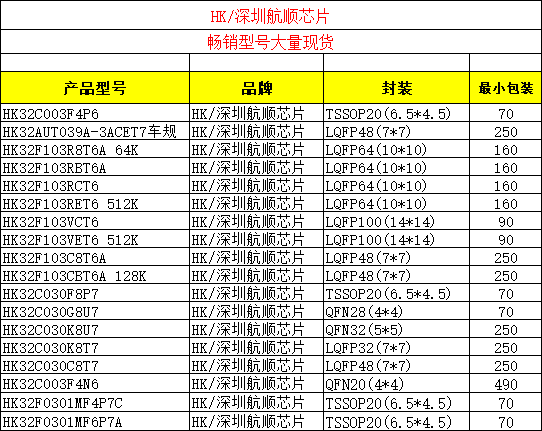

同时，航顺芯片HK32L08x家族产品阵列丰富，设计有多种封装型号，可满足客户不同设计需求：
|
