天宇微纳电源测试平台之电源纹波测试原理及其测试方法

[复制链接]
发表于 2023-9-21 16:48:40 | 显示全部楼层 |阅读模式
关键词: 电源纹波测试 , 电源测试平台
  电源的纹波在电源模块的设计和生产中是一项非常重要的指标,它对电源模块和芯片有着极其重要的作用,过大的纹波会直接导致电源模块的工作效率降低,影响电源模块的转换功能,甚至会造成浪涌冲击伤害,使电源模块直接损坏。电源纹波测试可以判断纹波情况,以便更好的保护设备,确保其正常工作。

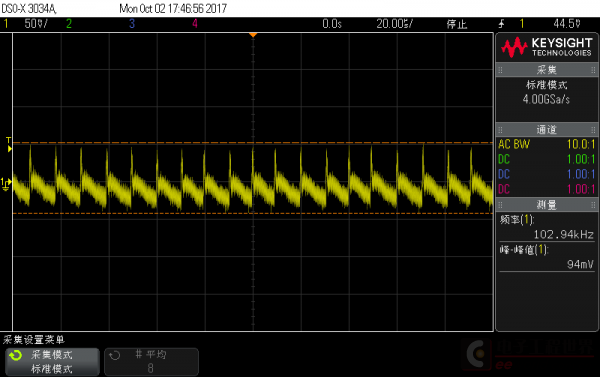

电源纹波测试

电源纹波测试
  电源纹波的产生
  电源的纹波通俗的来讲就是电源模块电压波动而造成的一种现象。一般情况下电源模块中的纹波都是由交流电经过整流稳压环节之后而形成的,所以一般开关电源、DC-DC电源的直流输出中总会有一些交流的干扰,这些干扰就是电源模块内部的纹波,所以电源纹波是电源模块中不可避免的一项指标,无法彻底清除,只能让电源纹波尽可能的变小,从而减少对电源模块的影响。
  电源纹波测试原理
  通过纹波的概念我们了解到测试电源模块纹波需要的硬件仪器有电源、电子负载和示波器。电源负责提供输入电压给电源模块,让它进入工作状态,而电子负责测直接拉载电源模块的额定工作电流,之后使用示波器直接抓取输出端的波形即可,示波器抓取到的波形即为电源模块的纹波,同时需要读取到波形的峰峰值,这个电压值即为电源模块的纹波值,通常企业对纹波值都有严格的要求,一般不会超过输出电压的1%,比如输出电压为30V,纹波值则不能超过30mV。
  电源纹波如何进行测试
  使用ATECLOUD-POWER电源测试平台测试电源模块的纹波需要提前连接好硬件仪器和网络,后续直接在浏览器上登陆ATECLUD系统账号即可。
  1. 在系统中直接运行电源纹波测试方案,系统会自动识别链接的仪器,确认仪器之后会进入测试界面
  2. 测试界面会直接显示测试的项目,指标,参数等;用户可根据需求选择单个或多个项目同时测试,此外也可以自由配置仪器参数。
  3. 项目选择和参数配置完成后,输入产品编号进入测试,3-5秒内即可完成测试;测试中抓取到的波形图片和指标会直接展示在测试界面。
  4. 测试完成之后可以在记录报告页面查看测试的历史数据,支持数据溯源,也可以直接将数据导出为数据报告,无需手动记录制表。
  5. 数据洞察界面可以帮助企业对所有数据进行整体分析,从产品测试数量、产品合格率、指标阈值分布、纹波变化趋势图等多维度分析,也可以根据用户需求定制大数据分析看板。

电源纹波噪声测试

电源纹波噪声测试
  天宇微纳是一家从事仪器测试软件开发与数据分析的科技公司,致力于提升测试效率,减少测试周期,帮助企业实现智能化生产。更多电源模块测试项目可了解:www.namisoft.com/Softwarecenter/228.html
