产品型号：VK1629
产品品牌：VINKA/永嘉微/永嘉微电
封装形式：LQFP44
KPP2763
概 述

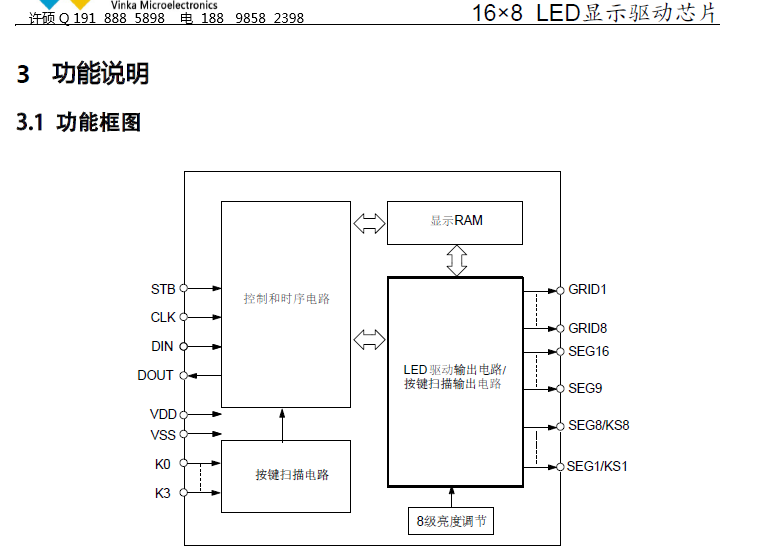

VK1629是一种带键盘扫描接口的数码管或点阵
LED驱动控制专用芯片，内部集成有4线串行接口、数据锁存器、LED 驱动、键盘扫描等
电路。SEG脚接LED阳极，GRID脚接LED阴极，可支持16SEGx8GRID的点阵LED显示面板，最大支持8x4按键矩阵。适用于冰箱、空调、家庭影院等产品的高段位显示屏驱动。采用LQFP44的封装形式。
特 点
• 16个SEG脚，8个GRID脚
• SEG脚只能接LED阳极，GRID脚只能接LED阴极
• 最大支持8x4矩阵按键（按键/显示复用需硬件电路配合）
• 4线串行接口
• 8级整体亮度可调
• 内置显示RAM为16x8位
• 内置上电复位电路
• 封装
LQFP44(10.0mm x 10.0mm PP=0.8mm)
产品型号：VK1629A
产品品牌：VINKA/永嘉微/永嘉微电
封装形式：SOP32
概 述
VK1629A是一种数码管或点阵LED驱动控制专用芯片，内部集成有3线串行接口、数据锁存器、LED 驱动等电路。SEG脚接LED阳极，GRID脚接LED阴极，可支持16SEGx8GRID的点阵LED显示面板。适用于冰箱、空调、家庭影院等产品的高段位显示屏驱动。采用SOP32的封装形式。
特 点
• 工作电压 3.0-5.5V
• 内置RC振荡器
• 16个SEG脚，8个GRID脚
• SEG脚只能接LED阳极，GRID脚只能接LED阴极
• 3线串行接口
• 8级整体亮度可调
• 内置显示RAM为16x8位
• 内置上电复位电路
• 封装
SOP32 （21.00mm x 7.50mm PP=1.27mm)
产品型号：VK1629B
产品品牌：VINKA/永嘉微/永嘉微电
封装形式：SOP32
概 述
VK1629B是一种带键盘扫描接口的数码管或点阵LED驱动控制专用芯片，内部集成有3线串行接口、数据锁存器、LED 驱动、键盘扫描等电路。SEG脚接LED阳极，GRID脚接LED阴极，可支持14SEGx8GRID的点阵LED显示面板，最大支持8x2按键矩阵。适用于冰箱、空调、家庭影院等产品的高段位显示屏驱动。采用SOP32的封装形式。
特 点
• 工作电压 3.0-5.5V
• 内置RC振荡器
• 14个SEG脚，8个GRID脚
• SEG脚只能接LED阳极，GRID脚只能接LED阴极
• 最大支持8x2矩阵按键（按键/显示复用需硬件电路配合）
• 3线串行接口
• 8级整体亮度可调
• 内置显示RAM为16x8位
• 内置上电复位电路
• 封装
SOP32（21.00mm x 7.50mm PP=1.27mm)
产品型号：VK1629C
产品品牌：VINKA/永嘉微/永嘉微电
封装形式：SOP32
概 述
VK1629C是一种带键盘扫描接口的数码管或点阵LED驱动控制专用芯片，内部集成有3线串行接口、数据锁存器、LED 驱动、键盘扫描等电路。SEG脚接LED阳极，GRID脚接LED阴极，可支持15SEGx8GRID的点阵LED显示面板，最大支持8x1按键矩阵。适用于冰箱、空调、家庭影院等产品的高段位显示屏驱动。采用SOP32的封装形式。
特 点
• 工作电压 3.0-5.5V
• 内置RC振荡器
• 15个SEG脚，8个GRID脚
• SEG脚只能接LED阳极，GRID脚只能接LED阴极
• 最大支持8x1矩阵按键（按键/显示复用需硬件电路配合）
• 3线串行接口
• 8级整体亮度可调
• 内置显示RAM为16x8位
• 内置上电复位电路
• 封装
SOP32（21.00mm x 7.50mm PP=1.27mm)
产品型号：VK1629D
产品品牌：VINKA/永嘉微/永嘉微电
封装形式：SOP32
概 述
VK1629D是一种带键盘扫描接口的数码管或点阵LED驱动控制专用芯片，内部集成有3线串行接口、数据锁存器、LED 驱动、键盘扫描等电路。SEG脚接LED阳极，GRID脚接LED阴极，可支持12SEGx8GRID的点阵LED显示面板，最大支持8x4按键矩阵。适用于冰箱、空调、家庭影院等产品的高段位显示屏驱动。采用SOP32的封装形式。
特 点
• 工作电压 3.0-5.5V
• 内置RC振荡器
• 12个SEG脚，8个GRID脚
• SEG脚只能接LED阳极，GRID脚只能接LED阴极
• 最大支持8x4矩阵按键（按键/显示复用需硬件电路配合）
• 3线串行接口
• 8级整体亮度可调
• 内置显示RAM为16x8位
• 内置上电复位电路
• 封装
SOP32 （21.00mm x 7.50mm PP=1.27mm) .
