降压恒压芯片H6213C在电动车控制器方案中的应用,支持5V/9V/12V/15V输出
[复制链接]
18925786250
18925786250
当前离线
积分
49
发表于 2023-9-14 18:42:07
|
显示全部楼层
|
阅读模式
白皮书下载:测量系统构建完整指南
贸泽电子有奖问答视频,回答正确发放10元微信红包
关键词:
电动车仪表
,
IC
,
降压
,
恒压
电动车因其轻便灵活、节能环保和价格实惠的特点,成为人们短途出行的理想交通工具。
好的电动车控制器方案,需要具备响应迅速、电机驱动安全,稳定等特点。下面将为大家介绍一款应用在方案中的高耐压150V的DC-DC降压恒压芯片【H6213C】。

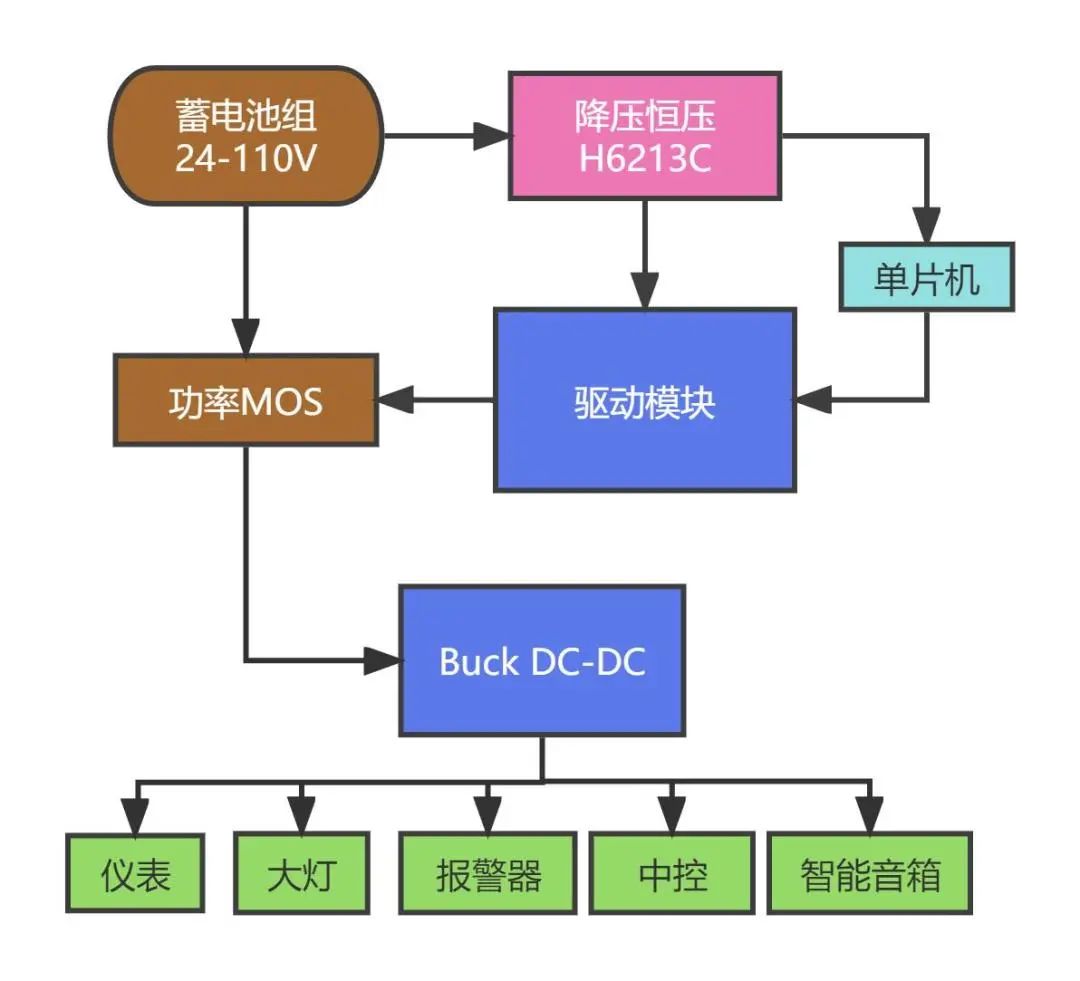

H6213C在电动车控制器中的作用
1.电源控制:H6213C主要用于给
单片机
以及驱动模块供电功能。它可以将电源
电压
调整为合适的输出电压,以满足单片机以及驱动模块的工作需求,并进行过流、过压等保护。
2.电气特性:H6213C调整率良好,内置软启动无过冲,发热量低,转换效率高等,都对电动车控制器的安全稳定运行起到重要的作用。
3.多种保护功能:H6213C包括多种保护功能,如欠压保护,过流保护,短路保护,过温保护等,可以保护设备免受损坏。

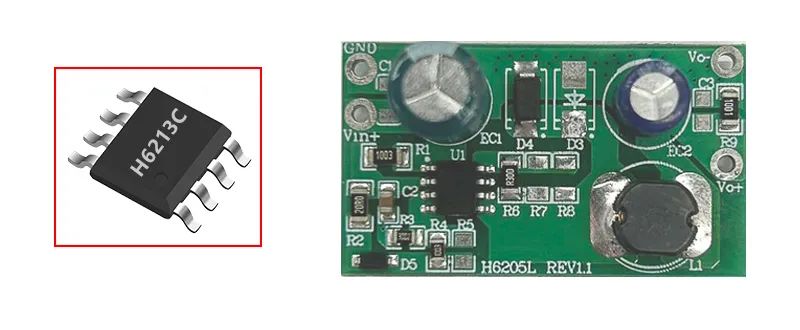

降压芯片H6213C的描述和特征
H6213C内置150V的高压MOS,可兼容12-120V的宽电压输入范围的开关降压型DC-DC控制器。芯片采用固定频率的
PWM
峰值
电流
模式控制方式,具有超快响应速度及优异线性电压和负载调整率。芯片还增加了输出线损补偿特性,可以使用在带长线时保证输出电压的线性度,简化了供电和采样
电路
,只需很少的外围器件即可达到优异的恒压特性,让系统成本更低。
1. 内置150V高压MOS
2. 宽压12V-120V输入范围
3. 支持输出电压最低可调至3.3V
4. 线性调整率和负载调整率良好
5. 内置软启动功能(SS),启动无过冲
6. 动态响应快,输出电压精度高(±5%)
7.典型的1A持续电流及1.5A峰值瞬间电流
8. 带过流保护(OCP)、过热保护(OTP)、输出短路保护(SCP)
H6213C的其他实际运用
1.汽车充电器,电池充电器
2.电动自行车,扭扭车,电动车手机充电
3.
MCU
模块供电
4.车载仪表盘
申请免费样品及相关规格书等资料可联系我司销售工程师:钟工 18925786250,惠海
半导体
竭诚为您服务!
