东芝开发出业界首款2200V双碳化硅(SiC)MOSFET模块

发布时间:2023-8-31 11:36    发布者:eechina
关键词: 东芝 , 碳化硅 , SiC , MOSFET
来源:TechWeb

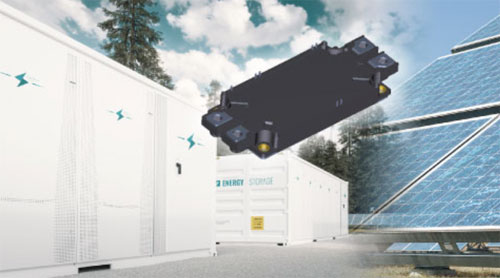

东芝电子元件及存储装置株式会社(“东芝”)今日宣布,推出业界首款2200V双碳化硅(SiC)MOSFET模块——“MG250YD2YMS3”。 新模块采用东芝第3代SiC MOSFET芯片,其漏极电流(DC)额定值为250A,适用于光伏发电系统和储能系统等使用DC 1500V的应用。该产品于今日开始支持批量出货。


类似上述的工业应用通常使用DC 1000V或更低功率,其功率器件多为1200V或1700V产品。然而,预计未来几年内DC 1500V将得到广泛应用,因此东芝发布了业界首款2200V产品。


MG250YD2YMS3具有低导通损耗和0.7V(典型值)的低漏极-源极导通电压传感器)。此外,它还具有较低的开通和关断损耗,分别为14mJ(典型值)和11mJ(典型值),与典型的硅(Si)IGBT相比降低了约90%。这些特性均有助于提高设备效率。由于MG250YD2YMS3可实现较低的开关损耗,用户可采用模块数量更少的两电平电路取代传统的三电平电路,有助于设备的小型化。

东芝将不断创新,持续满足市场对高效率和工业设备小型化的需求。

应用

• 工业设备
• 可再生能源发电系统(光伏发电系统等)
• 储能系统
• 工业设备用电机控制设备
• 高频DC-DC转换器等设备
