适用于空调扇，音响，家电LED驱动，VK1620B SOP20数显驱动IC厂家
发布时间：2023-8-24 10:55
发布者：V18824662436
VK1620B_V1.2-CN.pdf
(3.48 MB)

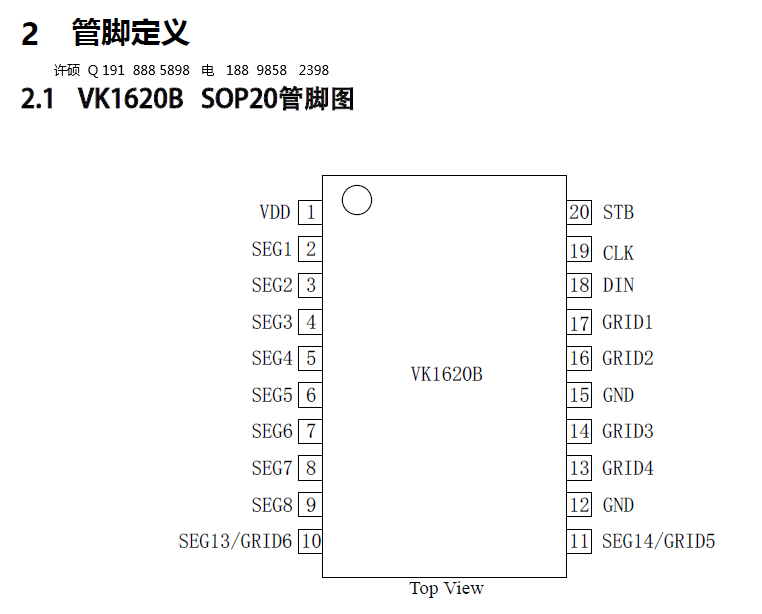

产品品牌：永嘉微电/VINKA 封装形式：SOP20 产品年份：新年份 KPP2736 概述: VK1620B是一种数码管或点阵LED驱动控制专用芯片，内部集成有3线串行接口、数据锁存器、LED 驱动等电路。SEG脚接LED阳极，GRID脚接LED阴极，可支持10SEGx4GRID、9SEGx5GRID、8SEGx6GRID的点阵LED显示面板。适用于要求可靠、稳定和抗干扰能力强的产品。采用SOP20的封装形式。

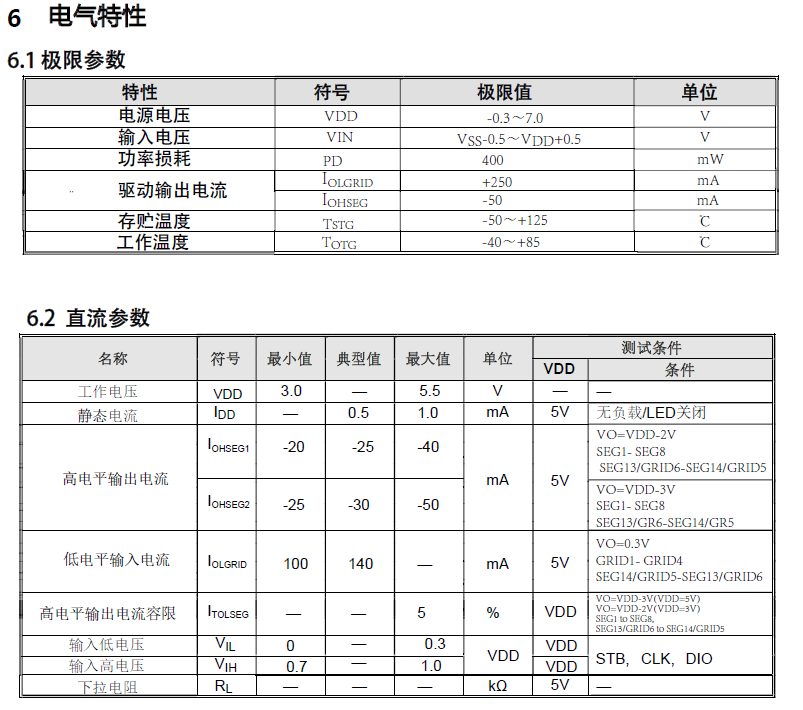

功能特点： • 工作电压 3.0-5.5V • 内置 RC振荡器 • 8个SEG脚，4个GRID脚，2个可配置SEG/GRID复用脚 • SEG脚只能接LED阳极，GRID脚只能接LED阴极 • 3线串行接口 • 8级整体亮度可调 • 内置显示RAM为12x8位 • 内置上电复位电路 • 抗干扰能力强 • 封装 SOP20(300mil)(12.80mm × 7.50mm PP=1.27mm)
内存映射的LED控制器及驱动器 VK16D32 3.0～5.5V 驱动点阵：96 共阴驱动：8段12位 共阳驱动：--- 通讯接口：SCL/SDA 静态 电流/待机电流：＜1mA＜10μA 按键：--- 封装：SSOP24 恒流驱动 VK16D33 3.0～5.5V 驱动点阵：128 共阴驱动：8段16位 共阳驱动：--- 通讯接口：SCL/SDA 静态 电流/待机电流：＜1mA＜10μA 按键：--- 封装：SOP28 恒流驱动 VK16K33 3.0～5.5V 驱动点阵：128/96/64 共阴驱动：16段8位；12段8位；8段8位 共阳驱动：8段16位；8段12位；8段8位 通讯接口：SCL/SDA 静态电流/待机电流：＜1mA＜10μA 按键：16*3 10*3 8*3 封装：SOP28/24/20 驱动电流大，适合高亮显示场合 —————————————————————————————————————————————————— VK1640 3.0～5.5V 驱动点阵：128 共阴驱动：8段16位 共阳驱动：16段8位 通讯接口：CLK/DIN 静态电流/待机电流：＜0.1mA/-- 按键：--- 封装：SOP28 VK1640A 3.0～5.5V 驱动点阵：128 共阴驱动：8段16位 共阳驱动：16段8位 通讯接口：CLK/DIN 静态电流/待机电流：＜0.1mA/-- 按键：--- 封装：SSOP28 VK1640B 3.0～5.5V 驱动点阵：96 共阴驱动：8段12位 共阳驱动：12段8位 通讯接口：CLK/DIN 静态电流/待机电流：＜0.1mA/-- 按键：--- 封装：SSOP24 VK1650 3.0～5.5V 驱动点阵：32 共阴驱动：8段4位 共阳驱动：4段8位 通讯接口：CLK/DAT 静态电流/待机电流：typ.0.3mA/50μA 按键：7*4 封装：SOP16/DIP16 VK1Q60 3.0～5.5V 驱动点阵：32 共阴驱动：8段4位 共阳驱动：4段8位 通讯接口：CLK/DAT 静态电流/待机电流：typ.0.3mA/50μA 按键：7*4 封装：QFN16 VK1651 3.0～5.5V 驱动点阵：28 共阴驱动：4段7位 共阳驱动：7段4位 通讯接口：CLK/DIO 静态电流/待机电流：＜5mA/-- 按键：7*1 封装：SOP16/DIP16 VK1637 3.0～5.5V 驱动点阵：48 共阴驱动：6段8位 共阳驱动：8段6位 通讯接口：CLK/DIO 静态电流/待机电流：--/-- 按键：8*2 封装：SOP20/DIP20 —————————————————————————————————————————————————— VK1616 3.0～5.5V 驱动点阵：28 共阴驱动：7段4位 共阳驱动：4段7位 通讯接口：CLK/STB/DIO 静态电流/待机电流：＜1mA/-- 按键：--- 封装：SOP16/DIP16 抗干扰能力强 VK1618 3.0～5.5V 驱动点阵：35/36/35/32 共阴驱动：5段7位；6段6位；7段5位；8段4位 共阳驱动：7段5位；6段6位；5段7位；4段8位 通讯接口：CLK/STB/DIO 静态电流/待机电流：＜1mA/-- 按键：5*1 封装：SOP18/DIP18 抗干扰能力强 VK1620B 3.0～5.5V 驱动点阵：48/45/40 共阴驱动：8段6位；9段5位；10段4位 共阳驱动：6段8位；5段9位；4段10位 通讯接口：CLK/STB/DIO 静态电流/待机电流：＜1mA/-- 按键：--- 封装：SOP20 抗干扰能力强 VK1624 3.0～5.5V 驱动点阵：77/72/65/56 共阴驱动：11段7位；12段6位；13段5位；14段4位 共阳驱动：7段11位；6段12位；5段13位；4段14 通讯接口：CLK/STB/DIO 静态电流/待机电流：＜1mA/-- 按键：--- 封装：SOP24/DIP24 抗干扰能力强 VK1S68C 3.0～5.5V 驱动点阵：70/66/60/52 共阴驱动：10段7位；11段6位；12段5位；13段4位 共阳驱动：7段10位；6段11位；5段12位；4段13位 通讯接口：CLK/STB/DIO 静态电流/待机电流：＜1mA/-- 按键：10*2 封装：SSOP24 抗干扰能力强 VK1Q68D 3.0～5.5V 驱动点阵：70/66/60/52 共阴驱动：10段7位；11段6位；12段5位；13段4位 共阳驱动：7段10位；6段11位；5段12位；4段13位 通讯接口：CLK/STB/DIO 静态电流/待机电流：＜1mA/-- 按键：10*2 封装：QFN24 抗干扰能力强 VK1668 3.0～5.5V 驱动点阵：70/66/60/52 共阴驱动：10段7位；11段6位；12段5位；13段4位 共阳驱动：7段10位；6段11位；5段12位；4段13位 通讯接口：CLK/STB/DIO 静态电流/待机电流：＜1mA/-- 按键：10*2 封装：SOP24/SSOP24 抗干扰能力强 VK1628 3.0～5.5V 驱动点阵：70/66/60/52 共阴驱动：10段7位；11段6位；12段5位；13段4位 共阳驱动：7段10位；6段11位；5段12位；4段13位 通讯接口：CLK/STB/DIO 静态电流/待机电流：＜1mA/-- 按键：10*2 封装：SOP28 抗干扰能力强 VK1S38A 3.0～5.5V 驱动点阵：64 共阴驱动：8段8位 共阳驱动：8段8位 通讯接口：CLK/STB/DIO 静态电流/待机电流：＜5mA/-- 按键：8*3 封装：SSOP24 抗干扰能力强 VK1638 3.0～5.5V 驱动点阵：80 共阴驱动：10段8位 共阳驱动：8段10位 通讯接口：CLK/STB/DIO 静态电流/待机电流：＜5mA/-- 按键：8*3 封装：SOP28 抗干扰能力强 VK1629 3.0～5.5V 驱动点阵：128 共阴驱动：16段8位 共阳驱动：8段16位 通讯接口：CLK/STB/DIN/DOUT 静态电流/待机电流：＜5mA/-- 按键：8*4 封装：LQFP44(QFP44正方形)；DICE/DIE裸片(绑定COB) 抗干扰能力强 VK1629A 3.0～5.5V 驱动点阵：128 共阴驱动：16段8位 共阳驱动：8段16位 通讯接口：CLK/STB/DIO 静态电流/待机电流：＜5mA/-- 按键：--- 封装：SOP32 抗干扰能力强 VK1629B 3.0～5.5V 驱动点阵：112 共阴驱动：14段8位 共阳驱动：8段14位 通讯接口：CLK/STB/DIO 静态电流/待机电流：＜5mA/-- 按键：8*2 封装：SOP32 抗干扰能力强 VK1629C 3.0～5.5V 驱动点阵：120 共阴驱动：15段8位 共阳驱动：8段15位 通讯接口：CLK/STB/DIO 静态电流/待机电流：＜5mA/-- 按键：8*1 封装：SOP32 抗干扰能力强 VK1629D 3.0～5.5V 驱动点阵：96 共阴驱动：12段8位 共阳驱动：8段12位 通讯接口：CLK/STB/DIO 静态电流/待机电流：＜5mA/-- 按键：8*4 封装：SOP32 抗干扰能力强 VK6932 3.0～5.5V 驱动点阵：128 共阴驱动：8段16位 共阳驱动：16段8位 通讯接口：CLK/STB/DIN 静态电流/待机电流：＜0.1mA/-- 按键：--- 封装：SOP32 抗干扰能力强 |
