MS5268替代DAC8568/SGM5349/AD5668

可乐雪碧芬达

一、产品简述

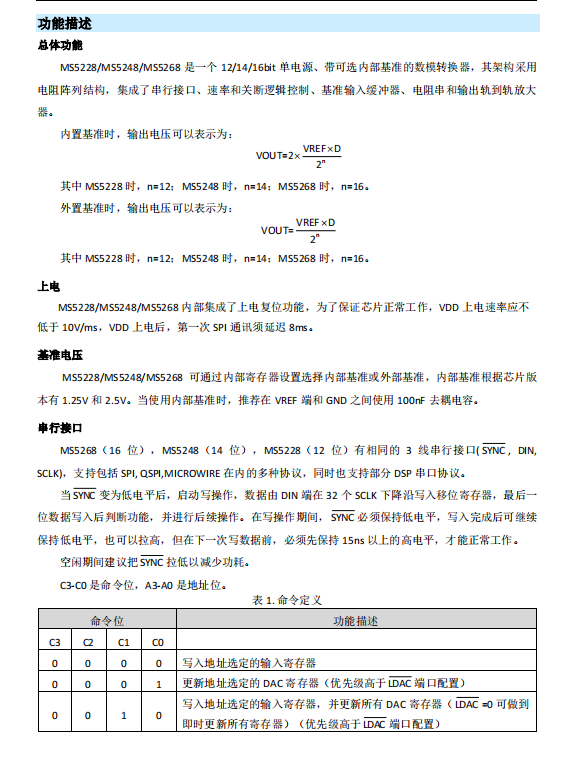

MS5228/MS5248/MS5268 是一款 12/14/16bit 八通道输出的电压型
DAC，内部集成上电复位电路、可选内部基准、接口采用四线串口模式，
最高工作频率可以到 40MHz，可以兼容 SPI、QSPI、DSP 接口和 Microwire
串口。输出接到一个 AB 类的输出放大器。MS5228/5248/5268 具有掉电
模式，可以优化工作时的功耗。

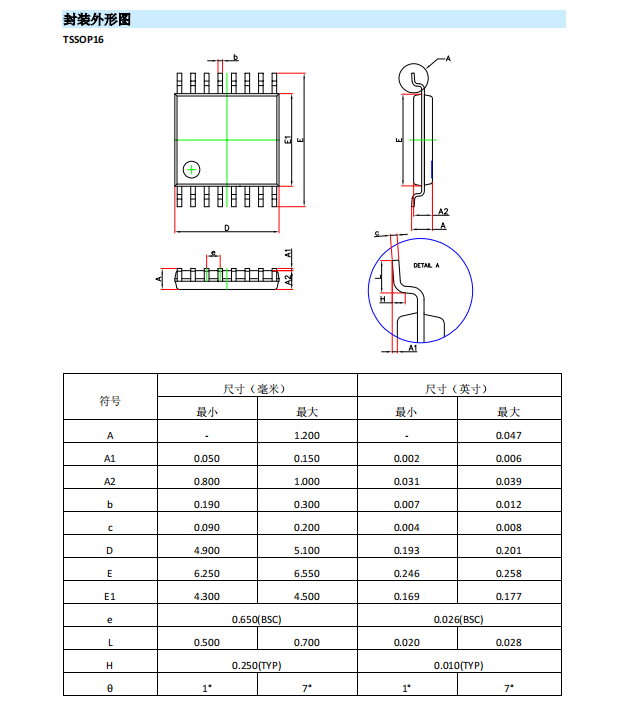

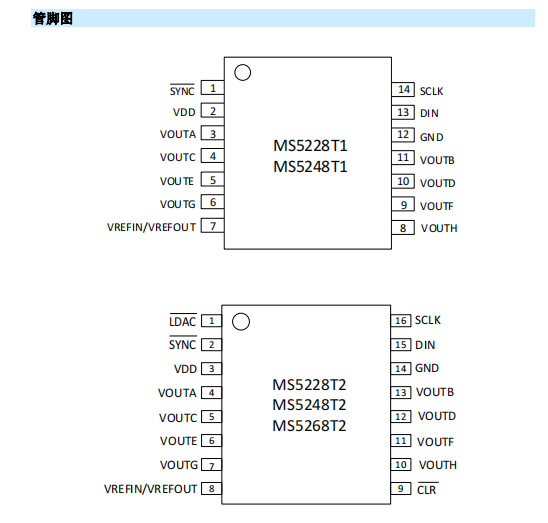

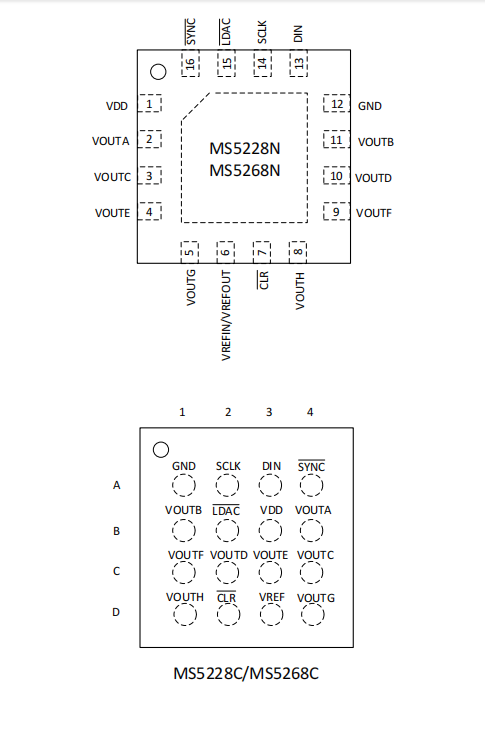

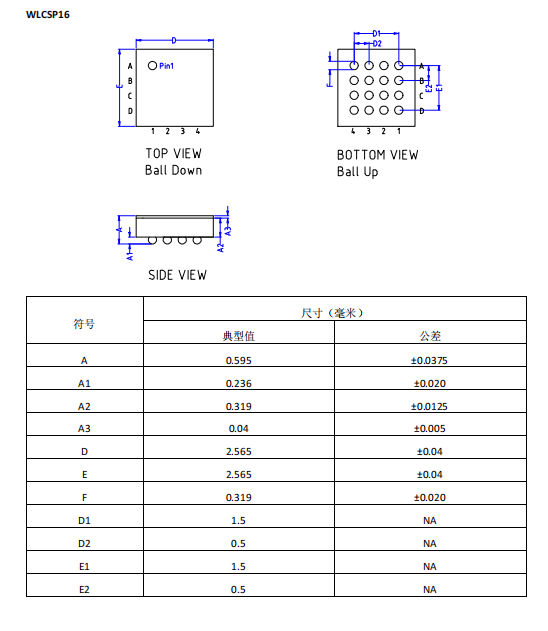

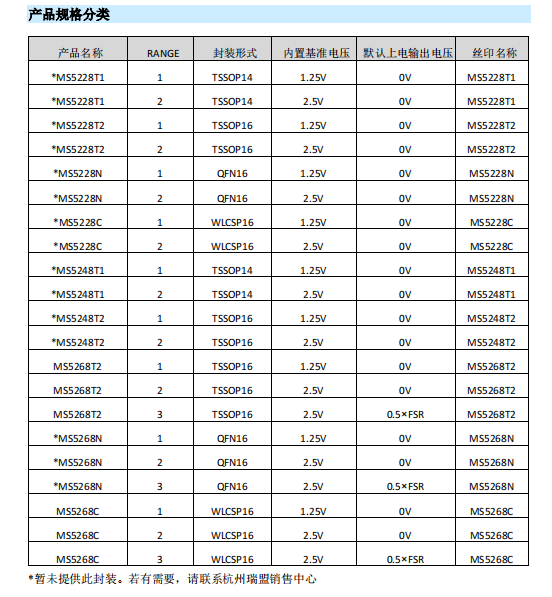

MS5228 有 TSSOP14、TSSOP16、QFN16、WLCSP16 封装，MS5248 有
TSSOP14、TSSOP16 封装，MS5268 有 TSSOP16、QFN16、WLCSP16 封装。
二、主要特点
◼MS5268：16bits
◼MS5248：14bits
◼MS5228：12bits
◼内部基准电压温漂：10ppm/°C（典型值）
◼集成内部可选 1.25V、2.5V 基准
◼兼容 SPI、QSPI、DSP 接口和 Microwire 串口

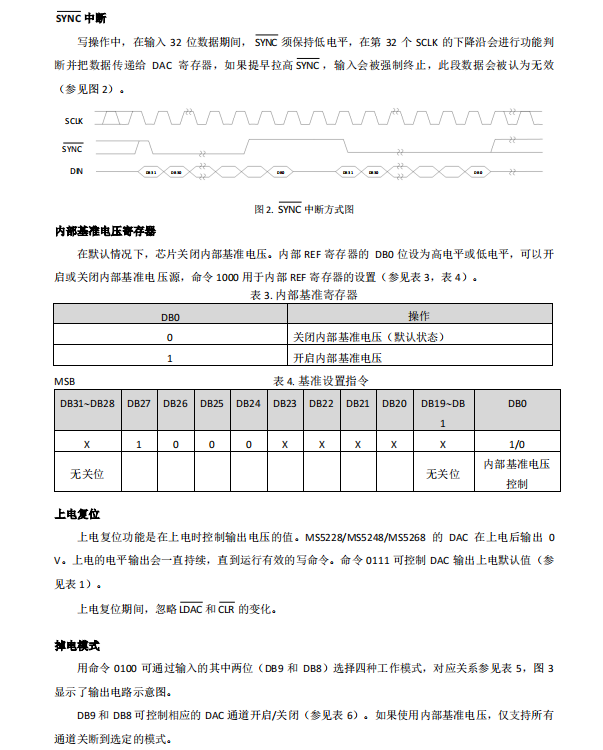

◼内部上电复位
◼集成 REF 缓冲器
◼输出范围是 2 倍的基准电压（内置基准）
◼输出范围是 1 倍的基准电压（外置基准）

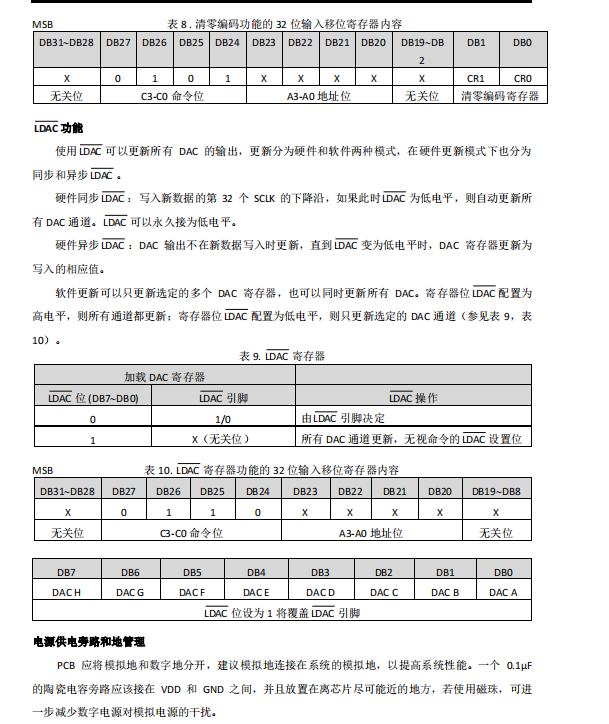

◼软件、硬件LDAC功能
◼硬件CLR功能

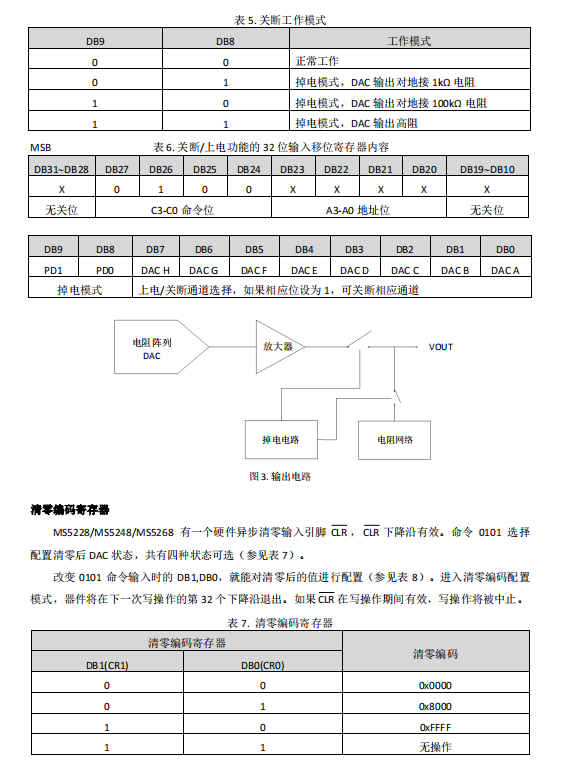

◼软件power down

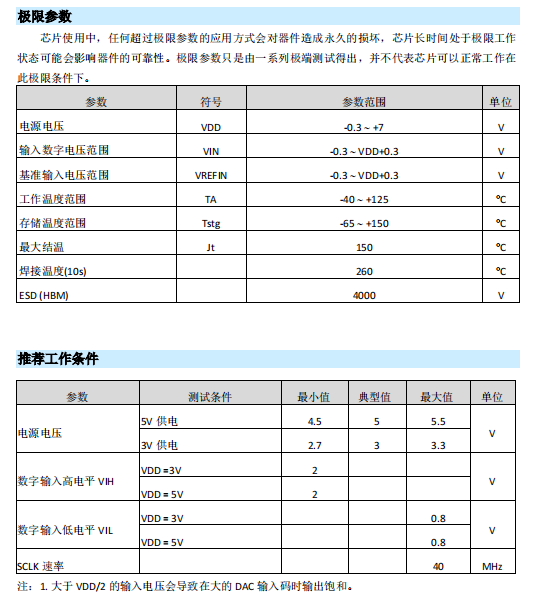

◼电源电压：2.7V-5.5V
三、应用
◼便携式仪器仪表
◼工业过程控制
◼机械和移动控制设备
◼可编程电压源和电流源
