交叉导轨的内部结构
发布时间：2023-8-16 18:07
发布者：高技传动
|

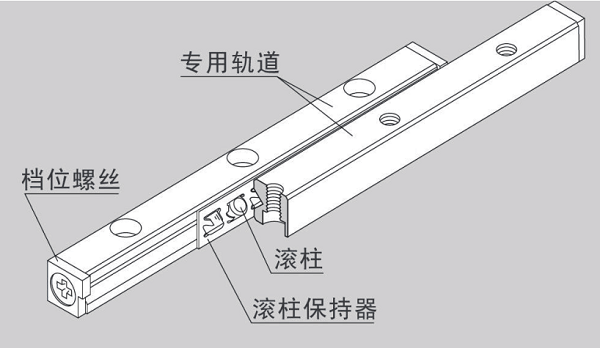

相对于直线导轨，交叉导轨的知名度是没那么高的，但随着技术水平的提高，精度更高，安装高度更低的交叉导轨也慢慢走近大众的视野，得到更多厂商的青睐，使用范围也更加广泛。 交叉导轨是由两根具有V型滚道的导轨、滚子保持架、圆柱滚子等组成。相互交叉排列的圆柱滚子在经过精密磨削后的V型辊面进行往复运动，能够承受各个方向的载荷，实现高精度、平滑的直线运动。 交叉导轨的特点也更为明显，摩擦阻力小，稳定性好；起动摩擦小，随动性能好；接触面积大，弹性变形小，有效的运动体多，易于实现高刚性、高负荷运动；结构设计灵活，安装使用方便等等这些都是交叉导轨的特点，不仅如此，交叉导轨还具有高刚性、使用寿命长，能做平滑运动等特点。 1、使用寿命长、高刚性。利用独特的滚子保持方法，使滚子的有效接触长度与以前的产品相比增加了1.7倍，并且滚子的节距间隔变短、滚子数量多、刚性增加2倍，能获得6倍的寿命。因此，对于直线运动部分容易产生的振动、冲击问题，能充分进行考虑安全的设计。 2、平滑的运动。在交叉导轨中，各滚子保持架分开，由于保持架中的滚子袋与滚子面接触，有良好的润滑油保持性，所以无磨损，摩擦小，从而能获得平滑的滚动运动。 交叉导轨对于精度方面的要求是相对较高的，特别是自动化机械方面的设备，所以使用范围较广，如：办公设备、外部设备、各种测量仪、印刷基板钻孔机等精密机器、或光学测量设备、光学工作台、操纵机构、X 射线装置等的滑座部分，有其他的疑问或者选购需求可以联系台湾高技咨询！
|
