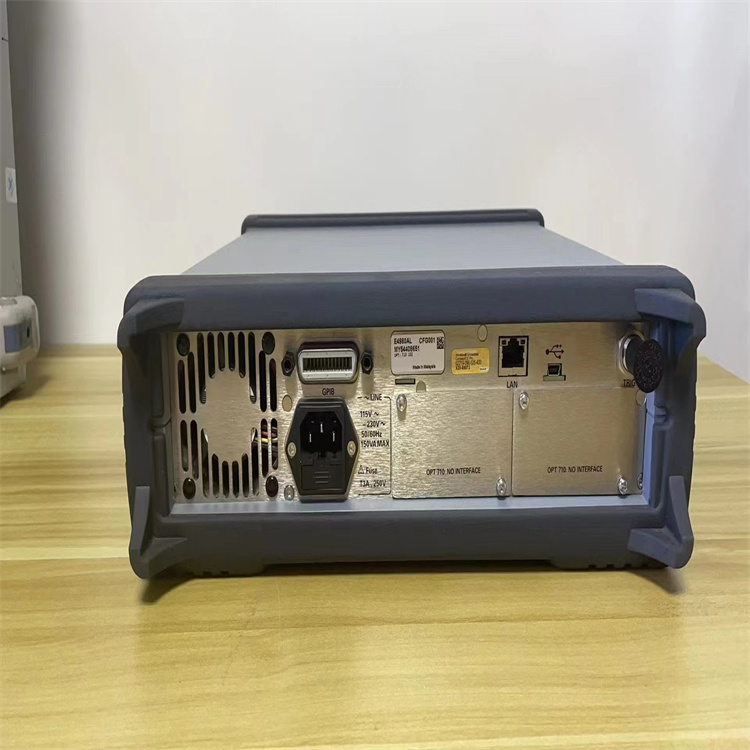

KEYSIGHT E4980AL (AGILENT) 精密 LCR 表 深圳市智达仪器有限公司 谭会平13554860890 Keysight E4980AL 精密 LCR 表可为各种元件测量提供准确度、速度和多功能性。Agilent E4980AL 表在低阻抗和高阻抗范围内提供快速测量速度和出色的性能，非常适合元件和材料的一般研发以及制造测试。 Keysight E4980AL (Agilent) 精密 LCR 表的特性和规格包括： 特征： - 行业标准 LCR 表
- 支持适合多种应用的多种配件
- 自动电平控制
- 直流电阻
- 201点榜单横扫
- 多功能 PC 连接、LAN、USB 和 GPIB，增强设计
- 可升级性（频率、处理程序接口、扫描仪接口）
规格： - 频率：
- 20 Hz 至 300 kHz/500 kHz/1 MHz，任意范围内具有 4 位分辨率
- 基本精度：0.05% 基本精度，在低阻抗和高阻抗下具有卓越的测量重复性
- 可变测试信号：100 uV 至 2 Vrms，1 uA 至 20 mA
- 直流偏置：1.5/2V
- 触发延迟时间：
- 范围：0秒-999秒
- 分辨率：100μs（0秒-100秒）
- 停止延迟时间：
- 范围：0秒-999秒
- 解决：
- 100 微秒（0 秒 - 100 秒）
- 1毫秒（100 秒 - 999 秒）
- 测量端子：四端子对
- 测试电缆长度：0m、1m、2m、4m
- 测量时间模式：短模式、中模式、长模式
- 平均：
- 测试信号
- 测试频率：20 Hz - 2 MHz
- 分辨率：0.01赫兹（20赫兹-99.99赫兹）
- 测量精度：±0.01%
- 测试信号模式：
- 正常：当测量端子开路或短路时，分别对测量端子上选定的电压或电流进行编程
- 恒定：保持被测设备 (DUT) 上选定的电压或电流，与 DUT 阻抗的变化无关
- 信号电平：
- 测试信号电压：
- 范围：0Vrms - 2.0Vrms
- 解决：
- 100μVrms（0Vrms - 0.2Vrms）
- 200μVrms（0.2Vrms - 0.5Vrms）
- 500μVrms（0.5Vrms - 1Vrms）
- 1 mVrms（1 Vrms - 2 Vrms）
- 准确性：
- 普通的：
- ±（10% + 1 mVrms）：
- 测试频率 ≤ 1 MHz：规格
- 测试频率 > 1 MHz：典型值
- 常数（当自动电平控制功能打开时）：
- ±（6% + 1 mVrms）：
- 测试频率 ≤ 1 MHz：规格
- 测试频率 > 1 MHz：典型值
- 测试信号电流：
- 范围：0 Arms - 20 mArms
- 解决：
- 1 μArms（0 Arms - 2 mArms）
- 2 μArms（2 mArms - 5 mArms）
- 5 μArms（5 mArms - 10 mArms）
- 10 μArms（10 mArms - 20 mArms）
- 准确性：
- 普通的：
- ±（10% + 10 μArms）：
- 测试频率 ≤ 1 MHz：规格
- 测试频率 > 1 MHz：典型值
- 常数（当自动电平控制功能打开时）：
- ±（6% + 10 μArms）：
- 测试频率 ≤ 1 MHz：规格
- 测试频率 > 1 MHz：典型值
- 输出阻抗：100Ω（标称）
- 测试信号电平监控功能：可监控测试信号电压和测试信号电流
- 能量源：
- 电压：90 VAC - 264 VAC
- 频率：47赫兹 - 63赫兹
- 功耗：最大。150伏安
|
