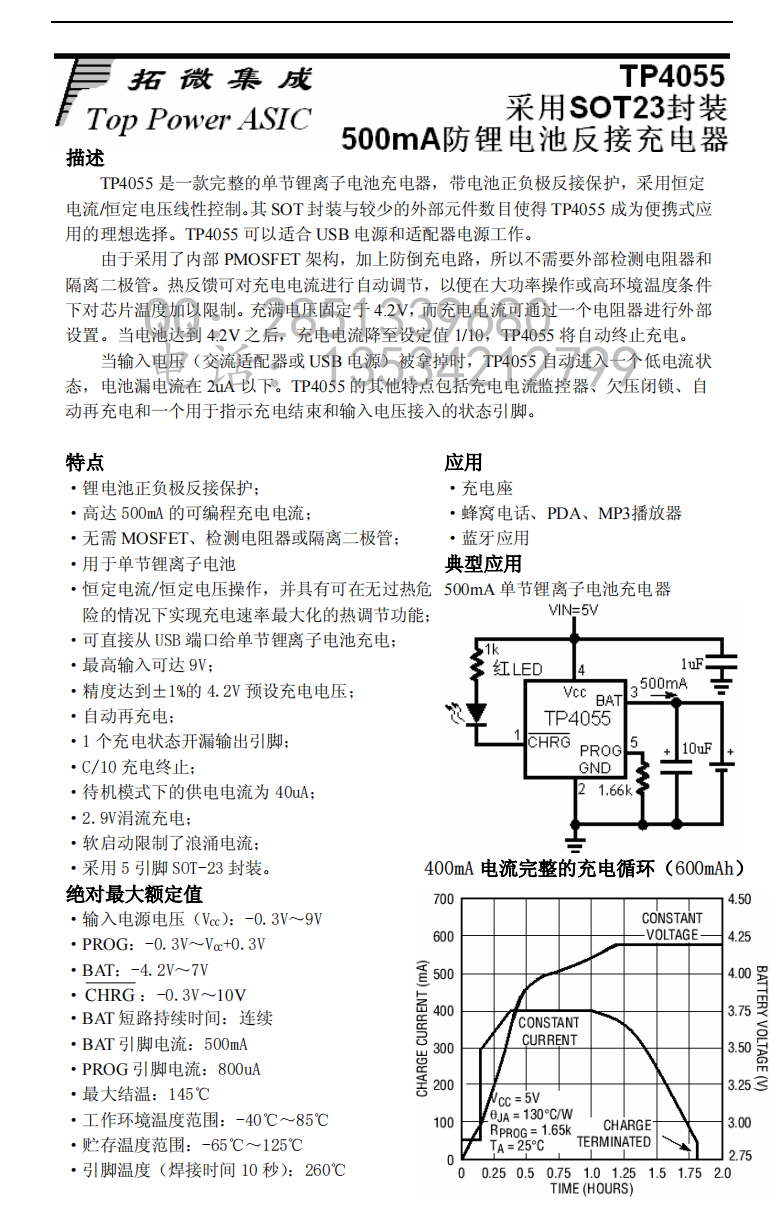

TP4055 500mA 线性锂离子电池充电器
发布时间：2023-8-1 14:19
发布者：百盛电子666
|
描述 TP4055 是一款完整的单节锂离子电池充电器，带电池正负极反接保护，采用恒定 电流/恒定电压线性控制。其 SOT 封装与较少的外部元件数目使得 TP4055 成为便携式应用的理想选择。TP4055 可以适合 USB 电源和适配器电源工作。 由于采用了内部 PMOSFET 架构，加上防倒充电路，所以不需要外部检测电阻器和 隔离二极管。热反馈可对充电电流进行自动调节，以便在大功率操作或高环境温度条件下对芯片温度加以限制。充满电压固定于 4.2V，而充电电流可通过一个电阻器进行外部设置。当电池达到 4.2V 之后，充电电流降至设定值 1/10，TP4055 将自动终止充电。 当输入电压（交流适配器或 USB 电源）被拿掉时，TP4055 自动进入一个低电流状 态，电池漏电流在 2uA 以下。TP4055 的其他特点包括充电电流监控器、欠压闭锁、自动再充电和一个用于指示充电结束和输入电压接入的状态引脚。 特点 ·锂电池正负极反接保护； ·高达 500mA 的可编程充电电流； ·无需 MOSFET、检测电阻器或隔离二极管； ·用于单节锂离子电池 ·恒定电流/恒定电压操作，并具有可在无过热危险的情况下实现充电速率最大化的热调节功能； ·可直接从 USB 端口给单节锂离子电池充电； ·最高输入可达 9V； ·精度达到±1%的 4.2V 预设充电电压； ·自动再充电； ·1 个充电状态开漏输出引脚； ·C/10 充电终止； ·待机模式下的供电电流为 40uA； ·2.9V涓流充电； ·软启动限制了浪涌电流； ·采用 5 引脚 SOT-23 封装。 应用 ·充电座 ·蜂窝电话、PDA、MP3播放器 ·蓝牙应用
|
