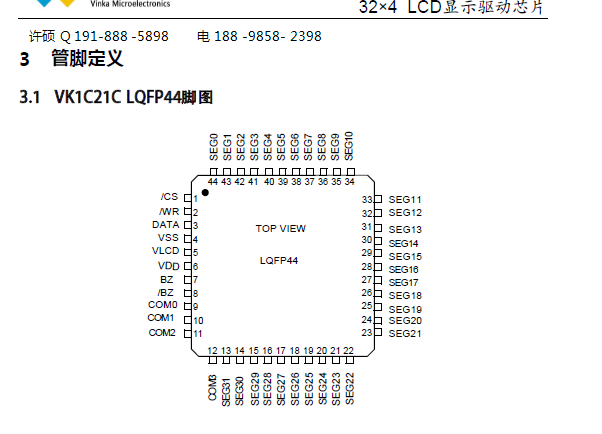

型号:VK1C21C 品牌：永嘉微电/VINKA 封装形式：LQFP44 COG（绑定玻璃用） 许硕 Q 191 888 5898 电 188 9858 2398
KPP 2714

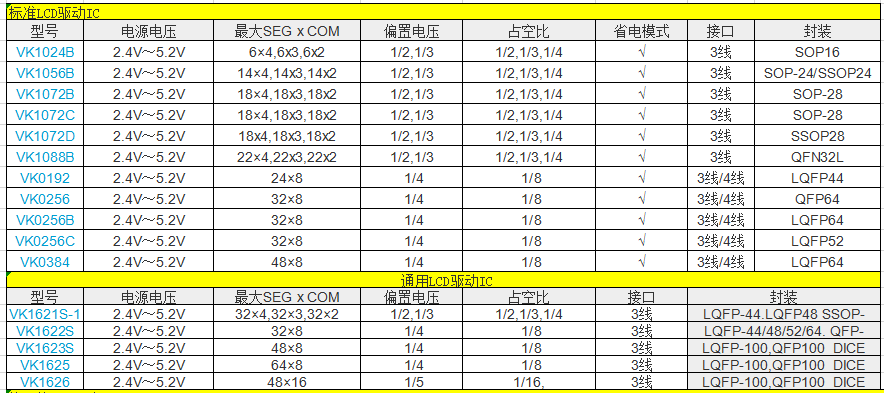

VK1C21C概述：

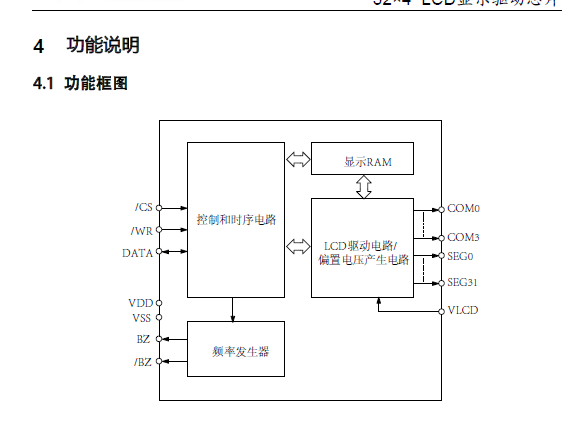

VK1C21C是一个点阵式存储映射的LCD驱动器，可支持最大128点（32SEGx4COM）的LCD屏，也支持2COM和3COM的LCD屏。单片机可通过3个通信脚配置显示参数和发送显示数据，也可通过指令进入省电模式。具备高抗干扰，显示效果好，静电耐压高等优良特性，可替代市面上大部分LCD驱动芯片。特点： • 偏置电压（BIAS）可配置为1/2、1/3 • COM周期（DUTY）可配置为1/2、1/3、1/4 • 内置显示RAM为32x4位 • 帧频为80Hz • 蜂鸣器频率可配置为2kHz、4kHz • 省电模式（通过关显示和关振荡器进入） • 3/4线串行接口 • 软件配置LCD显示参数 • 读写显示数据地址自动加1 • 高抗干扰 • VLCD脚提供LCD驱动电压（） • 封装 LQFP44(10.0mm x 10.0mm PP=0.8mm) DICE COG 型号:VK1C21B 品牌：永嘉微电/VINKA 封装形式：LQFP48 COG（绑定玻璃用）
VK1C21B_V1.1-CN.pdf
(9.83 MB)
VK1C21B概述：
VK1C21B是一个点阵式存储映射的LCD驱动器，可支持最大128点（32SEGx4COM）的LCD屏，也支持2COM和3COM的LCD屏。单片机可通过3/4个通信脚配置显示参数和发送显示数据，也可通过指令进入省电模式。具备高抗干扰，显示效果好，静电耐压高等优良特性，可替代市面上大部分LCD驱动芯片。 特点： • 工作电压 2.4-5.2V • 内置256 kHz RC振荡器（上电默认） • 可外接32.768kHz晶体振荡器（OSCO,OSCI） • 可外接时钟源（OSCI） • 偏置电压（BIAS）可配置为1/2、1/3 • COM周期（DUTY）可配置为1/2、1/3、1/4 • 内置显示RAM为32x4位 • 帧频为80Hz • 蜂鸣器频率可配置为2kHz、4kHz • 省电模式（通过关显示和关振荡器进入） • 时基或看门狗溢出信号输出脚为/IRQ脚 (开漏)... • 3/4线串行接口 • 软件配置LCD显示参数 • 写命令和读写数据2种命令格式 • 读写显示数据地址自动加1 • 3种显示数据的访问方式 • 高抗干扰 • VLCD脚提供LCD驱动电压（） • 封装 LQFP48(7.0mm x 7.0mm PP=0.5mm) DICE COG
|
发表于 2023-7-29 14:23:30
