（菱奇）LZC3103A，高性能谐振控制器，应用领域：各类100W到1kW开关电源

wu55555

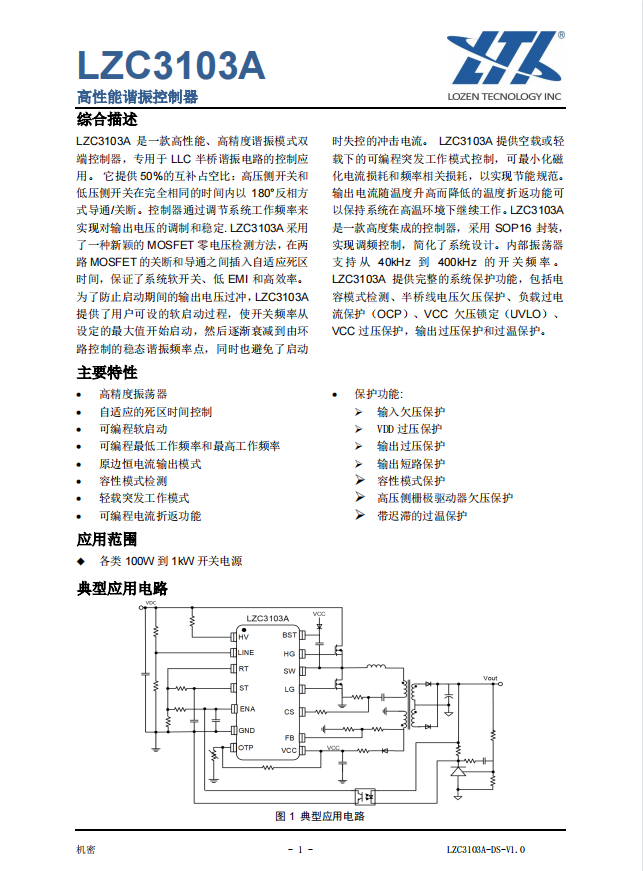

LZC3103A 是一款高性能、高精度谐振模式双端控制器，专用于 LLC 半桥谐振电路的控制应用。它提供 50%的互补占空比：高压侧开关和低压侧开关在完全相同的时间内以 180°反相方式导通/关断。控制器通过调节系统工作频率来实现对输出电压的调制和稳定. LZC3103A 采用了一种新颖的 MOSFET 零电压检测方法，在两路MOSFET的关断和导通之间插入自适应死区时间，保证了系统软开关、低 EMI 和高效率。

为了防止启动期间的输出电压过冲，LZC3103A提供了用户可设的软启动过程，使开关频率从设定的最大值开始启动，然后逐渐衰减到由环路控制的稳态谐振频率点，同时也避免了启动时失控的冲击电流。 LZC3103A 提供空载或轻载下的可编程突发工作模式控制，可最小化磁化电流损耗和频率相关损耗，以实现节能规范。输出电流随温度升高而降低的温度折返功能可以保持系统在高温环境下继续工作。LZC3103A是一款高度集成的控制器，采用 SOP16 封装，实现调频控制，简化了系统设计。内部振荡器支 持 从 40kHz 到 400kHz 的 开 关 频 率 。

LZC3103A 提供完整的系统保护功能，包括电容模式检测、半桥线电压欠压保护、负载过电流保护（OCP）、VCC 欠压锁定（UVLO）、VCC 过压保护，输出过压保护和过温保护。

主要特性

✔ 高精度振荡器
✔ 自适应的死区时间控制
✔ 可编程软启动
✔ 可编程最低工作频率和最高工作频率
✔ 原边恒电流输出模式
✔ 容性模式检测
✔ 轻载突发工作模式
✔ 可编程电流折返功能
✔ SOP16 封装


保护功能：
● 输入欠压保护
● VDD 过压保护
● 输出过压保护
● 输出短路保护
● 容性模式保护
● 高压侧栅极驱动器欠压保护
● 带迟滞的过温保护

应用领域
● 各类 100W 到 1kW 开关电源

…………………………………………………………
