快速了解超声波传感器HRLV-MaxSonar-EZ系列入门指南

发布时间:2023-7-28 11:08    发布者:知夏微凉
传感器使用声音来测量到附近物体的距离,并通过三个传感器输出之一报告信息。工采网小编以HRLV-MaxSonar-EZ系列讲解超声波传感器快速入门指南
1、电源
3、连接器电线
4、HRLVmax sonar EZ超声波传感器
5、大平面目标——如一个盒子
确定电源和接地输入和输出
通常发现于…HRLV-MaxSonar-EZ电源/万用表电线 地面GND "-"符号黑线(通常) 力量+5“+”符号红色电线(通常),给超声波传感器供电
1. 断开任何设备的电源
2. 打开电源;将电压设置为5.0V DC(伏特直流电)。
3. 关闭电源,并将接地和V+电缆连接到电源。(伏特直流电)。
4. 将电源的地线连接到HRLV max sonar EZ上的GND引脚。
5. 将电源连接到HRLV max sonar EZ上的+5引脚。(伏特直流电)。

6. 打开电源;确认电压在+2.5伏和+5.5伏之间(直流电压)。
HRLV max sonar EZ输入电源应为+5V DC。该系统可在+2.5伏至+5.5伏范围内工作。对于+5伏DC,电流输入应为约3.1毫安,对于+3.3伏DC,电流输入应为约2毫安。
连接到AN输出

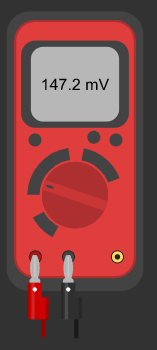

通过执行以下操作,将AN引脚(模拟电压)连接到万用表:1.切换万用表以读取DC电压。将万用表的接地线连接到电源的地线。
也可以将万用表的接地线连接到HRLV超声波传感器的GND引脚上。

将万用表的电源线连接到HRLV max sonar EZ上标有AN的引脚上。(为此,我们使用橙色夹子AN引脚连接到万用表探针)
显示器应读取HRLV max sonar EZ的电压输出。

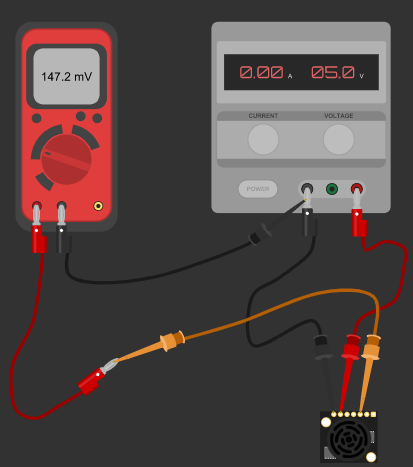

设置

使用万用表读取AN输出
AN pin的简要描述
模拟电压引脚输出对应于距离的电压。物体离传感器越远,输出电压越高,万用表将测量到该电压。该传感器设计用于报告距离最近的可检测物体的距离。计算电压缩放比例:
因为HRLV-MaxSonar-EZ输出与提供给传感器的输入功率成比例,所以在计算范围之前了解电压比例很重要。HRLV max sonar EZ的电压换算公式为:Vcc =供电电压Vi =每5 mm的电压(比例)
示例1:
假设输入电压为+5.0V,公式如下:
计算范围
一旦你知道了电压比例,就很容易正确计算范围。范围公式为:Vm =测量电压Vi =每5 mm的电压(标度)Ri =以mm为单位的范围
HRLV-MaxSonar -EZ超声波传感器系列推荐MaxBotix超声波避障传感器–MB1043 MB1033。超声波避障传感器MB1043 MB1033是一款高分辨率(1mm)、高精度低功耗的超声波传感器,它在设计上,不仅对干扰噪音做了处理,具备抗噪音干扰能力。而且对于大小不同的目标,和变化的供电电压,做了灵敏度的补偿。另外还具备标准的的内部温度补偿,使得测量出来的距离数据更加精准。应用于室内环境,它是一款很不错的低成本解决方案!
