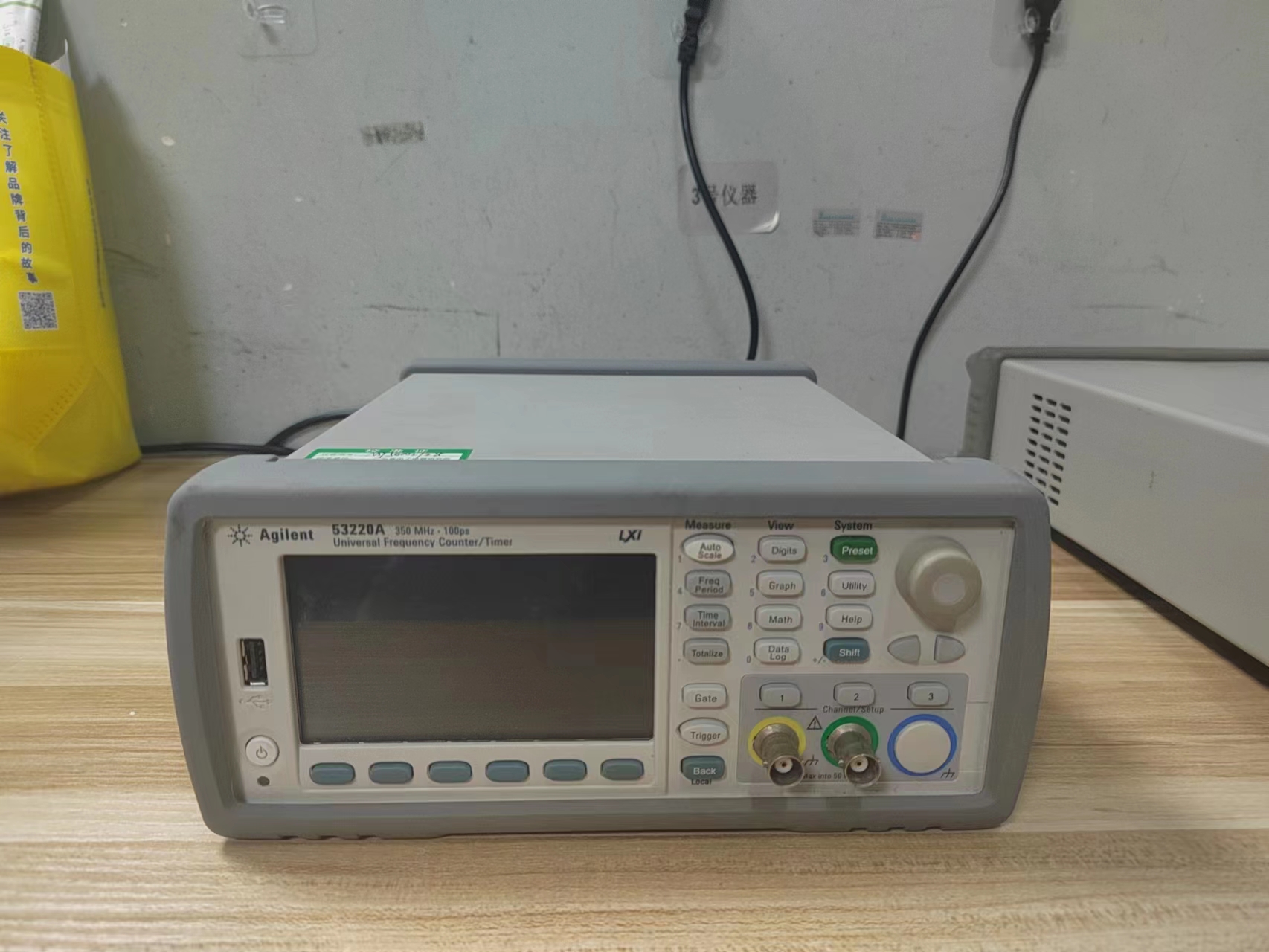

Agilent安捷伦53220A频率计
深圳市捷威信电子仪器有限公司
联系人：刘小姐18124618938 V：18025446127
QQ：399369291
Ｅ－mail：liu18124618938@126.com
地址：深圳宝安沙井广新生大厦
产品概述Keysight 53220A (Agilent) 通用频率计数器/定时器 频率计数器在研发和制造过程中都依赖于最快、最准确的频率和时间间隔测量。Keysight 53220A（安捷伦）通用频率计数器/定时器扩展了这一期望，为您提供最多的信息、连接性和新的测量功能，同时继续增强已经可靠的速度和精度。
Agilent 53220A 通用频率计数器/定时器的特性和规格包括：
- 两个 350 MHz 输入通道，以及可选的第三通道（6 GHz 或 15 GHz）
- 12 位/秒分辨率，100 皮秒时间间隔分辨率
- LXI-C/LAN 和 USB 标准，GPIB 可选
- 内置数学分析和颜色、图形显示（趋势图和直方图）
- 可选：锂离子电池
- 输入特性：
- 通道 1 和 2：标准，DC - 350 MHz
- 标准输入：
- 频率范围：
- 直流耦合：直流 (1 mHz) 至 350 MHz（2.8 ns - 1000 秒）
- 交流耦合 50 O 或 1 MO：10 Hz - 350 MHz
- 输入：
- 输入阻抗（典型值）：可选 1 MO ± 1.5% 或 50 O ± 1.5% ||
- 输入耦合：可选择直流或交流
- 输入滤波器： 可选 100 kHz 截止频率低通滤波器 10 Hz（交流耦合）截止频率高通滤波器
- 幅度范围：
- 输入范围：±5 V (±50 V) 满量程范围
- 灵敏度（典型值）： DC - 100 MHz：20 mVpk > 100 MHz：40 mVpk
- 噪声：500 μVrms（最大值）、350 μVrms（典型值）
- 输入事件阈值：
- 阈值电平：±5 V (±50 V)，步长为 2.5 mV (25 mV)
- 噪音抑制：可选择开/关
- 斜率：可选择正或负
- 自动缩放：采集电流测量通道的信号，选择量程（5 V 或 50 V），设置自动电平 50%
- 自动调平：可选择打开或关闭：
- 开：设置自动电平（Vpp 的%）操作
- 每次 INIT 或超时后发生一次
- 测量信号 Vpp 并将触发电平设置为 50%
- 关：可选择的用户设置电平（伏特）
- 自动电平的最小信号频率：用户可选择：慢速：50 Hz；快速：10kHz
- 自动电平的最小信号：300 mVpp
- 最大输入：
- 50 O 伤害等级：1 W
- 50 O 保护阈值：低于 7.5 VpK 时不会激活 50 O 内部终端通过切换到 1 MO 进行自动保护
- 1 MO 伤害等级：
- 直流 - 5 kHz：350 Vpk（交流 + 直流）
- 5 kHz - 100 kHz：线性降额至 10 Vpk（交流 + 直流）
- >100kHz：10Vpk（交流+直流）
- 一般特征：
- 预热时间：45 分钟
- 显示屏：4.3 英寸彩色 TFT WQVGA (480 x 272)，LED 背光
- USB 闪存驱动器：FAT、FAT32
- 编程语言：
- SCPI：532xx 系列和 53131A/53132A/53181A 系列兼容模式
- 编程接口：
- LXI-C 1.3：10/100/1000 LAN（LAN 套接字和 VXI-11 协议）
- USB 2.0设备端口：USB2.0（USB-TMC488协议）
- GPIB 接口（选件 400）：GPIB（IEEE-488.1、IEEE-488.2 协议）
- Web 用户界面： LXI C 类兼容
|
发表于 2023-7-6 10:50:33
