用于开漏模式和推拉模式的 4bit 双向电平转换器----MS4554N/MS4554N1

可乐雪碧芬达

一、产品简述
MS4554N/MS4554N1 是一款双向电平转换器，可以应用在
混合电压的数字信号系统。其使用两个独立构架的电源供电，A
端供电电压范围是 1.65V 到 5.5V，B 端供电电压范围是 2.3V 到
5.5V。可用在电源电压为 1.8V、2.5V、3.3V 和 5V 的逻辑信号转
换系统中。当 OE 端为低电平时，所有 IO 端口为高阻态，这显
著降低了静态功耗。当 VCCA 上电后，OE 端内部集成了下拉电
流源。为了确保在上电或下电过程中，端口保持高阻特性，OE
端应该通过一个下拉电阻接地，下拉电阻的阻值由驱动电流源
的能力决定。

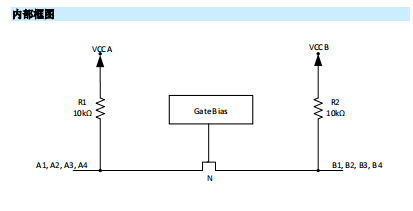

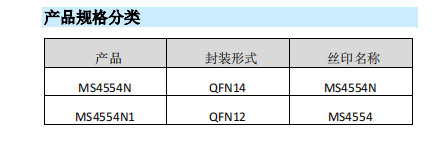

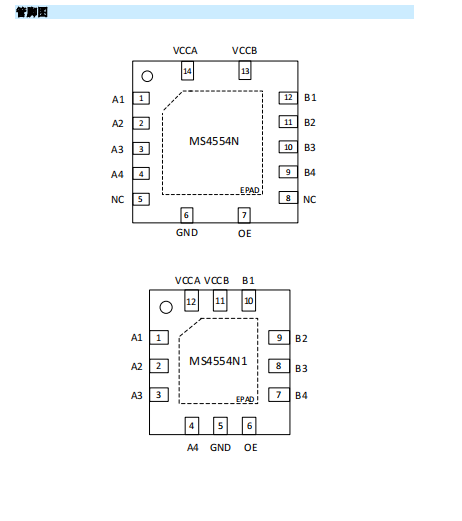

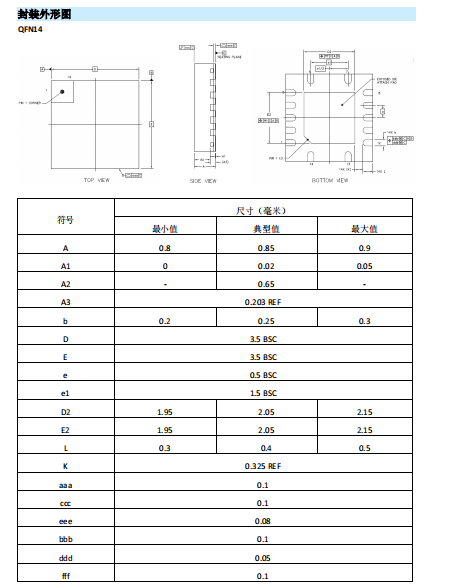

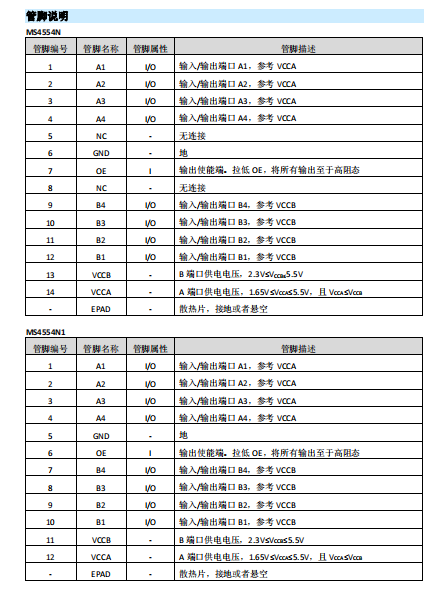

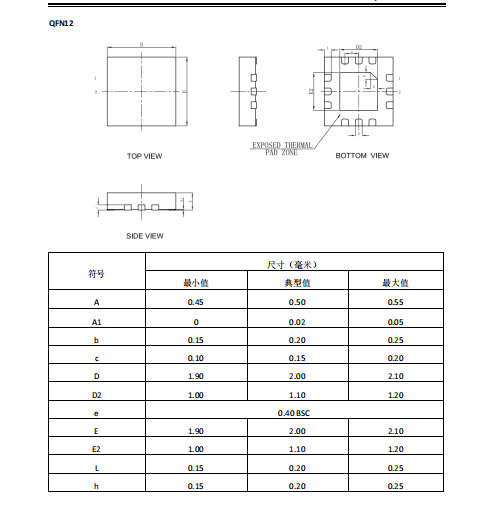

MS4554N 采用 QFN14 封装，MS4554N1 采用 QFN12 封装，
工作温度范围是-40°C 到+125°C。
二、主要特点
◼ 无需方向控制信号

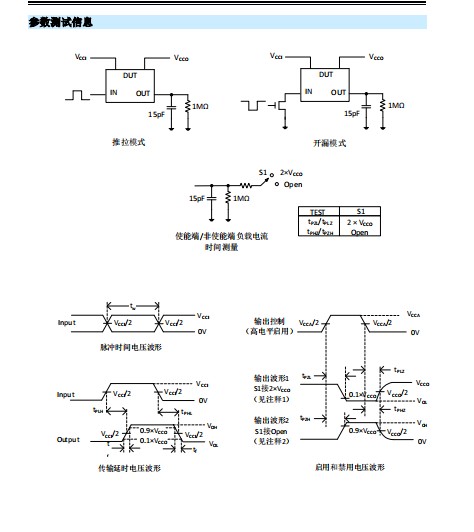

◼ 数据速率：推拉模式为 10Mbps，开漏模式为 2Mbps
◼ A 端电压范围 1.65V 到 5.5VB 端电压范围 2.3V 到 5.5V (VCCA≤VCCB)
◼ VCC 隔离：如果任何一个电源拉到地，则端口呈现高阻态
◼ 无上电顺序要求
◼ 支持掉电模式

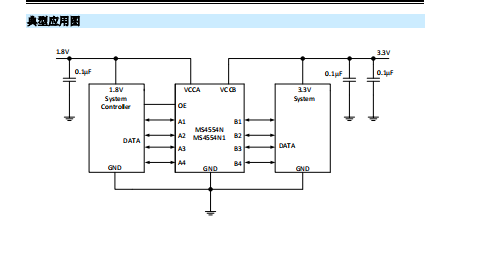

三、应用
◼I 2C/SMBus（系统管理总线）
◼UART（通用异步收发传输器）
◼GPIO（通用输入/输出）
