AMEYA360报道：罗姆半导体开发出矩阵式LED驱动器
发布时间：2023-6-19 13:24
发布者：Ameya360
近年来，随着ADAS（高级驾驶辅助系统）的发展和车载信息娱乐功能的增加，车载显示器需要具备更高的清晰度以便提高视认性。针对这种需求，具有局部调光功能的LED驱动器可以只关闭液晶显示器暗部的背光，有助于提高液晶显示的清晰度并降低功耗，因此开发新一代驾驶舱的各制造商正在考虑采用这种LED驱动器。而以往的直接式LED驱动器，一枚IC可以控制的分区数不足100个，在随着显示器尺寸增大而分区数日益增加的车载显示器领域，面临着LED驱动器和外围元器件面积增加的挑战。

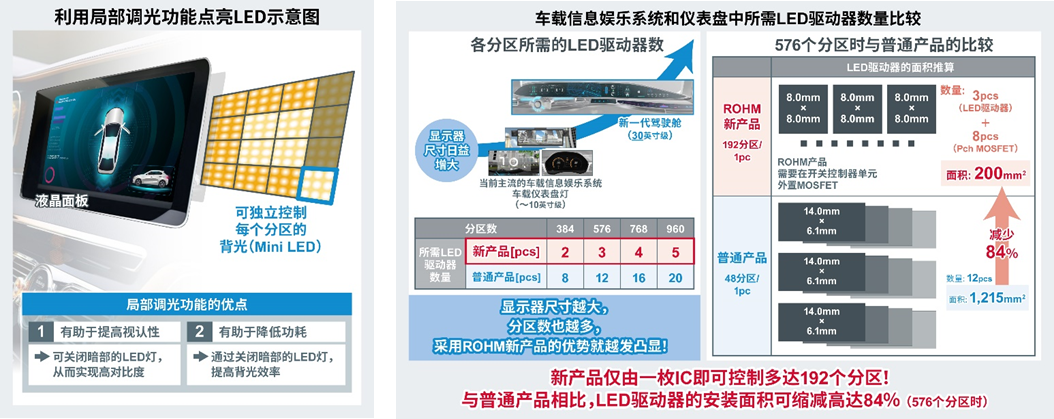

“BD94130xxx-M”是由8路开关控制器和24通道电流驱动器组成的矩阵式*1LED驱动器，仅由这一枚IC即可将背光用的Mini LED分割为多达192个分区进行控制（调光）。另外，每个分区的Mini LED还可通过局部调光功能*2独立控制，有助于提高显示器的清晰度并降低功耗。目前，在车载显示器领域，分区数量与日俱增，而且已成为市场发展趋势，新产品与直接式*3的普通产品相比，一枚IC能够控制的分区数量更多，因此可以大幅削减安装面积和所需控制器数量。例如，目前主流的采用了10英寸级车载显示器的车载信息娱乐系统，需要控制大约600个分区，新产品与直接式的普通产品（支持48个分区）相比，仅需1/4的LED驱动器数量即可进行控制，LED驱动器所占的安装面积可以缩减多达84%。另外，随着新一代驾驶舱所用显示器尺寸的增大，分区数也日益增加，因此采用ROHM新产品所带来的好处越发凸显。 新产品“BD94130xxx-M”已于2023年4月份开始暂以月产10万个的规模投入量产（样品价格：2,000日元/个，不含税）。前期工序的生产基地为ROHM Hamamatsu Co.,Ltd.（日本滨松市），后期工序的生产基地为ROHM Electronics Philippines,Inc.（菲律宾）（BD94130MUF-M）和ROHM Integrated Systems(Thailand)Co.,Ltd.（泰国）（BD94130EFV-M）。“BD94130xxx-M”是一款矩阵式LED驱动器，由最多可分为8路的开关控制器和24通道电流驱动器组成。开关控制器的数量可以通过寄存器设置从三种模式（4路、6路、8路）中选择，因此可以根据分区数和LED的消耗电流来适应各种规格的应用。另外，该产品还内置反馈控制功能，无论LED的温度特性如何，都能使反馈电压保持恒定，这有助于减少热设计工时和降低功耗。 AMEYA360报道：罗姆半导体开发出矩阵式LED驱动器 |
