数字源表如何选型？不妨通过下文挖一挖
发布时间：2023-6-14 14:20
发布者：whpssins
|
数字源表也称为源测量单元(SMU),集数字万用表、电压源、电流源、电子负载以及脉冲发生器、波形发生器等功能于一体，同时可精确限流保护器件不受损坏。在功率半导体测试，光电子器件研究、晶体管检定等方面被广泛应用，可以简化测试系统，提高测试效率，不知道怎么选择SMU?不妨来“挖一挖”。 在选择源表时，需要先确认待测DUT的电流电压最大范围，以此为参照来选择源的输出范围,这个输出范围是指源表对外输出恒定电压电流的功能范围，这里需要注意，由于源表有总功率的限制，其输出不能同时达到电流输出和电压输出的最大值。

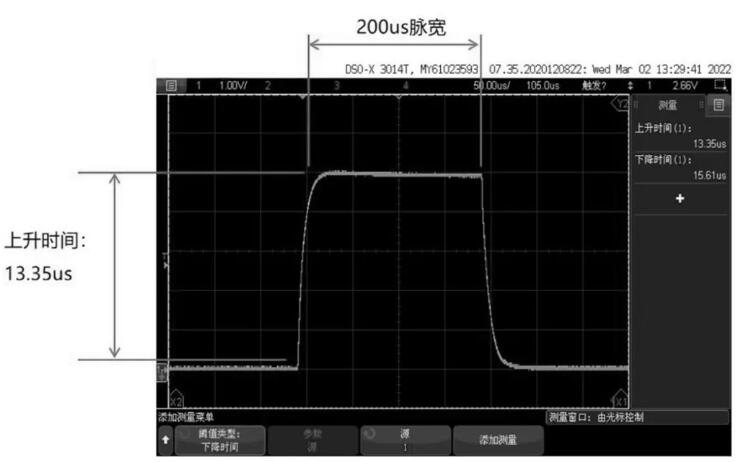

源表采用四象限工作模式，当电压、电流均为正时，工作在第一象限;当电压为负、电流为正时，工作在第二象限;当电压、电流均为负时，工作在第三象限;当电压为正、电流为负时，工作在第四象限。 以SiC、GaN为代表的第三代半导体材料，具备高禁带宽度、高热导率、高击穿场强、高电子饱和漂移速率等特点，在没有自热效应的情况下测量半导体器件的真实状态至关重要。 脉冲表征是自热效应的有效解决方案，通过短时间通电(脉冲)来降低温升对半导体性能的影响，进而得到更真实的数据，实现更快速和更精准的测量。 对于高速数字化或波形采集的应用场景，脉冲测试具有更高的分辨率,可以做到更优的采样性能,在同等带宽下可获得更精确的瞬态特性,是波形捕获和瞬态特性应用的理想选择。

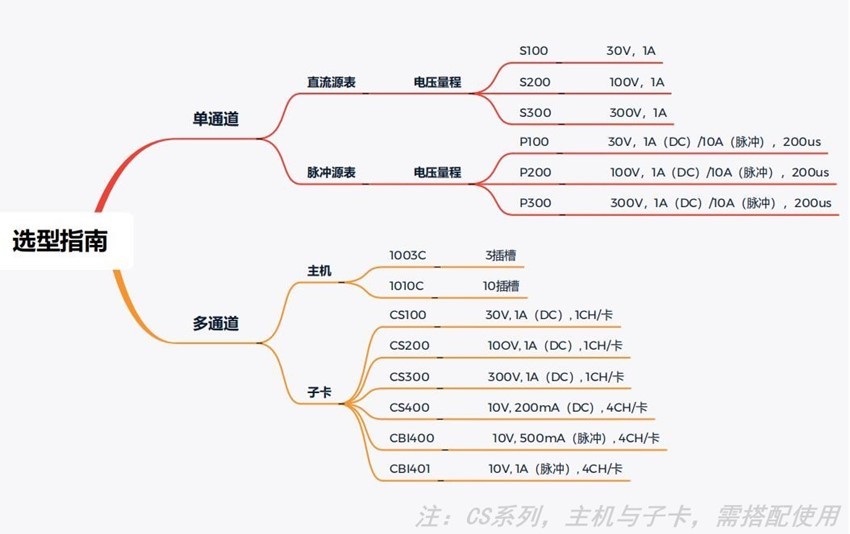

功率器件测试用HCPL100型高电流脉冲电源 考虑数字源表的测试指标时,关键术语不要忽视，例如:精度、重复、分辨率、灵敏度和NPLC采样时间。 以精度为例，源表关注的测量精度应电流测量精度和电压测量精度,例如，在功率器件静态参数测试中,关注1000A及以上高电流量程下的输出及测量精度尤为重要。 当用户有多路测试需求时，我们推荐用户选择普赛斯CS系列插卡式数字源表，最高可实现40路同时测量及输出；
也可以选择将多台单通道数字源表(SMU)连接起来,作为多通道源/测量单元使用，无需复杂的布线通过此功能，只需要对主机和从机进行相关触发设置主机可以从SMU A向从机发送测试数据，接上专用的触发信号线之后,即可实现多台源表间的同步。
那么我们又该如何选择源表的品牌呢? 在国内半导体产业快速发展的背景下,我们在实验测试环节被拿捏的死死的。 关键技术卡脖子?卡在哪儿?大概就是，咱们想买还买不到，问就是“没货源”、“交期长”、“售后难” 讲到这儿，懂的都懂。 如需了解更详细的选型指导和产品资料 不妨来普赛斯仪表“挖一挖”
|
