瑞盟运放MS8051,可替代AD8051/SGM8051

[复制链接]
发表于 2023-6-14 10:18:57 | 显示全部楼层 |阅读模式
关键词: 图像 , 光电二极管前置放大器 , 基站 , 有源滤波 , 模数转换
MS805x 系列为轨到轨输出的电压反馈运算放大器,具有易用、低成本等特点。相比于典型的电流反馈放大器,在带宽和转换率有更大的优势,并同时具备宽的输入共模电压范围和大的输出电
压摆幅,这使得该系列芯片可以在低至 2.5V 的单电源下使用。
虽然为低成本,MS805x 系列芯片拥有出色的整体性能,它有250MHz(G=+1)的大带宽的同时 0.1dB 带宽达到了 37MHz(G=+2),并
且每个放大器只有 4.3mA 的低功耗。
MS805x 系列的低失真和快速建立特性使得它成为 A/D D/A缓冲器的理想选择。所有的特性工作温度范围为-40°C 125°C,
主要特点
轨道对输出
2mV 的失调电压
高速
-3dB 带宽(G=+1)250MHz
转换率:130V/μs
0.1%建立时间:58ns

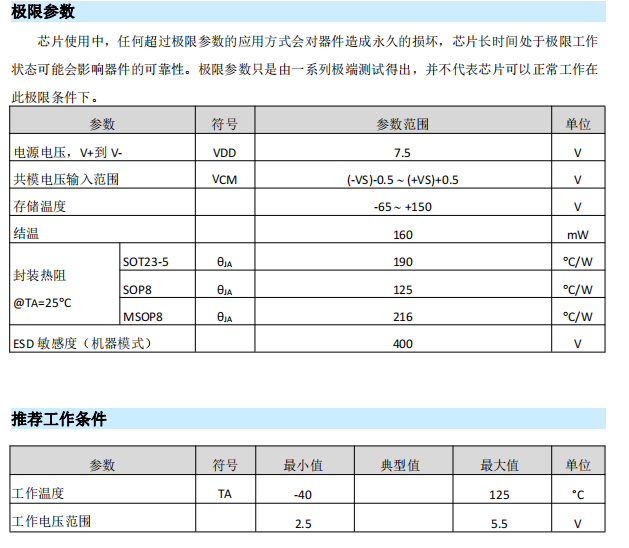

工作电压范围:2.5V 5.5V
输入电压范围(Vs=5V)-0.2V +3.8V

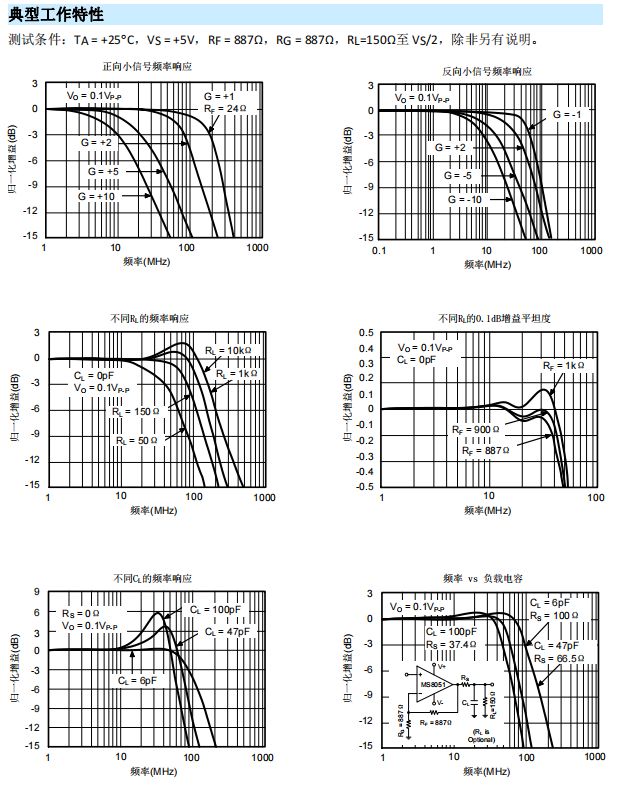

出色的视频特性 (RL=150Ω, G=+2)
0.1dB 增益平坦度:37MHz
差分增益误差:0.03%
差分相位误差:0.08°
低功耗:每个运放 4.3mA 的工作电流

应用
图像
光电二极管前置放大器
专业视频设备和照相设备
手持设备、DVD/CD
基站
有源滤波
模数转换

微信图片_20230614101234.png 微信图片_20230614101240.png 微信图片_20230614101244.png 微信图片_20230614101253.png 微信图片_20230614101303.png 微信图片_20230614101307.png 微信图片_20230614101310.png 微信图片_20230614101314.png 微信图片_20230614101317.png 更多详细内容请查看此链接
杭州瑞盟代理——深圳市三亚微科技 杨小姐 TeL:19820548992
