大联大品佳集团推出基于Infineon产品的蓝牙音乐灯控发射器方案
发布时间：2023-6-7 17:51
发布者：eechina
大联大旗下品佳推出基于英飞凌（Infineon）CYW20820产品的蓝牙音乐灯控发射器方案。

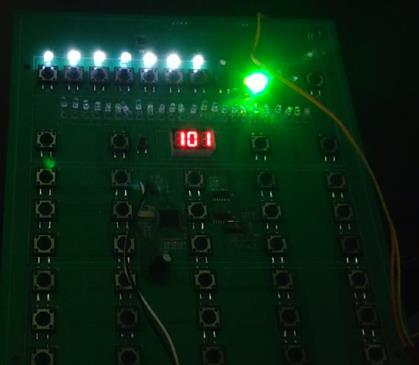

图示1-大联大品佳基于Infineon产品的蓝牙音乐灯控发射器方案的展示板图 在智能照明时代，蓝牙灯控发射器被广泛应用于智能灯光设计中。借助该产品，可以让灯光与音乐相结合，从而达到灯随乐动，营造出不同的氛围效果。为了加快此产品设计，大联大品佳基于Infineon CYW20820产品推出了蓝牙音乐灯控发射器方案，适用于舞台、KTV、音乐喷泉等场景的氛围灯光秀设计。
图示2-大联大品佳基于Infineon产品的蓝牙音乐灯控发射器方案的场景应用图 本方案所采用的CYW20820是一款支持蓝牙5.2规范的单芯片解决方案产品，可为针对蓝牙Mesh、音频、语音、可穿戴设备、鼠标、键盘、游戏、控制器、遥控器以及其他广泛的物联网(IoT)应用提供支持。在连接性能方面，CYW20820能够提供可靠的连接，并且其内置的带有浮点运算单元的Arm Cortex-M4微控制器可以实现高性能计算。它是一款高度集成的器件，具有多个数字接口、经过优化的存储子系统和功率放大器等，能在低功耗（LE）和基本速率（BR）模式下，提供高达11.5dBm的发射输出功率，从而缩小设备的尺寸，并降低部署蓝牙解决方案的相关成本。
图示3-大联大品佳基于Infineon产品的蓝牙音乐灯控发射器方案的方块图 在实际使用时，播放器通过Audio的lineout将音频传输给本方案，再经放大器放大Audio信号，然后经过ADC采用得到Audio的幅值后，通过蓝牙将Audio的幅值发送出去，音乐灯接收到来自灯控发射器的命令后，再根据命令控制和调节灯光的变换，包括色彩、亮度、渐变等。 核心技术优势： 蓝牙部分： 支持蓝牙5.2； 蓝牙包括BR，EDR 2Mbps和3Mbps，eSCO，Bluetooth LE，以及LE 2Mbps； 发射功率达11.5dBm； 接收灵敏度为-94.5dBm。 MCU部分： Arm Cortex-M4内核，最高频率为96MHz； 256KB on-chip Flash、176KB on-chip RAM； 加密支持AES-128和真随机数发生器（TRNG）； OTA固件更新。 外设： 多达40个GPIOs； I²C、I²S、UART和PCM接口； 两个Quad-SPI接口； 具有多达28个模拟通道的辅助ADC。 方案规格： 无线：蓝牙5.2； 供电：5V； 按键数：48键； 遥控距离：≧50米； 整机功耗：工作电流60mA； 待机功耗μA级，几乎不耗电； 支持灯光模式：32种； 发射功率：11dB； 接收灵敏度：-94.5dBm。 |
