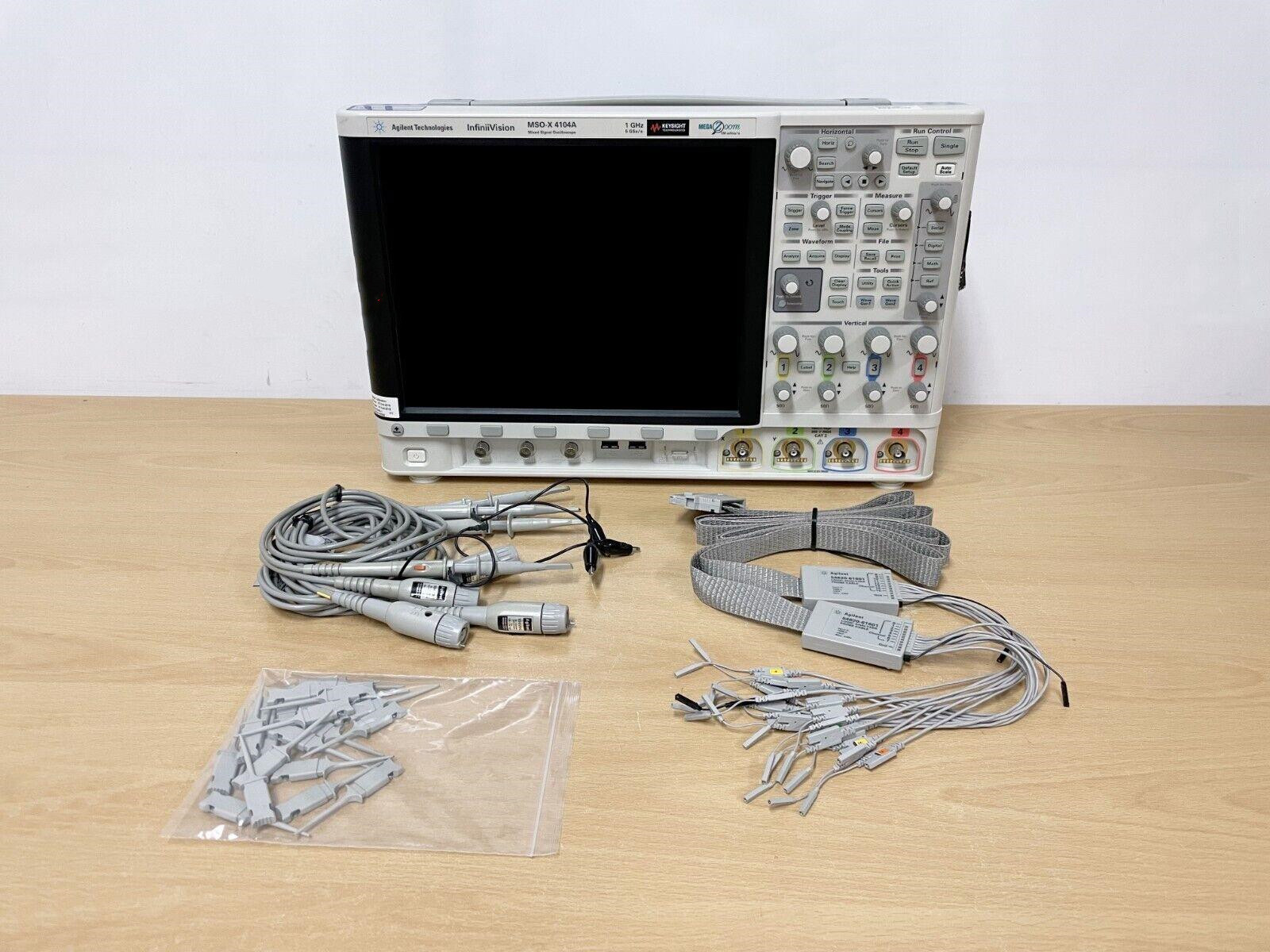

产品概览KEYSIGHT MSOX4104A (AGILENT) 示波器 Keysight MSOX4104A 是 InfiniiVision 4000 X 系列中的四通道型号，提供创新的触摸触发。其大型、最先进的电容式触摸屏非常易于使用。MSOX4104A 示波器可完全升级，包括带宽及其独特的 5 台仪器合一设计，可提供卓越的性能、速度和功能。 Keysight MSOX4104A Agilent) 示波器的特性和规格包括： Agilent MSOX4104A 的特性包括： - 每秒一百万个波形更新率
- 逻辑分析仪 (MSO)
- MegaZoom IV 智能记忆技术
- 标准分段内存
- 12.1 英寸大电容触摸显示屏
- 专为触摸设计的界面
- 创新的 InfiniiScan Zone 触摸触发
- 5 合 1 仪器，可完全升级，包括带宽：
- 示波器
- 逻辑分析仪 (MSO)
- 串行协议分析仪，包括 USB（可选）
- WaveGen 20 MHz 双通道任意波形/函数发生器（可选）
- 数字电压表 (DVM) 选项：
Keysight MSOX4104A（安捷伦）的规格包括： - 带宽 (-3 dB)：1 GHz
- 全通道实时带宽：1 GHz
- 计算上升时间 (10 - 90%)：≤ 450 ps
- 输入通道：4个模拟
- 最大采样率：
- 最大存储深度：标准 4 Mpts，标准分段存储
- 显示屏尺寸及类型：12.1英寸高清电容触摸显示屏
- 波形更新率：> 100万个波形/秒
- 使用 N2894A 标准无源探头的系统带宽：700 MHz
- 垂直系统模拟通道：
- 硬件带宽限制：大约 20 MHz（可选）
- 输入耦合：交流、直流
- 输入阻抗：可选：
- 1 MΩ ± 1% (16 pF)
- 50 Ω ± 1.5%
- 输入灵敏度范围：
- 1 mV/div 至 5 V/div (1 MΩ)
- 1 mV/div 至 1 V/div（50 欧姆）
- 垂直分辨率：8 位（平均测量分辨率为 12 位）
- 最大输入电压：
- 300 伏有效值，400 伏峰值
- 瞬态过电压 1.6 kVpk
- 使用 N2862A、N2863A、N2890A 10:1 探头：300 Vrms
- 频率降额（假设正弦波输入）：400 Vpk 直到 40 kHz，然后以 20 dB/dec 降额直到 6 Vpk
- 直流垂直增益精度：± 2.0% 满量程
- 直流垂直偏移精度：± 0.1 格 ± 2 mV 偏移设置的 ± 1%
- 通道间隔离：从 DC 到每个型号的最大指定带宽 ≥ 40 dB
- 偏置范围：
- ± 5 V（< 10 mV/格）
- ± 20 V（10 至 200 mV/格）
- ± 75 伏（> 200 毫伏/格）
- 垂直系统数字通道：
- 数字输入通道：16个数字（D0到D15。pod 1：D7~D0，Pod 2：D15~D8）
- 阈值：每个 pod 的阈值
- 阈值选择：TTL (+1.4 V)、5V CMOS (+2.5 V)、ECL (-1.3 V)、用户定义（可由 pod 选择）
- 用户定义的阈值范围：± 8.0 V，步长为 10 mV
- 最大输入电压：±40 V峰值CAT l；瞬态过电压 800 Vpk
- 阈值精度：±（100 mV + 阈值设置的 3%）
- 最大输入动态范围：± 10 V 左右阈值
- 最小电压摆幅：500 mVpp
- 输入阻抗：100 kΩ ± 2% 在探头尖端
- 输入电容：~8 pF
- 垂直分辨率：1位
- 水平系统模拟通道：
- 时基范围：2 ns/div 至 50 s/div
- 时基精度：± 10 ppm
- 时基延时时间范围：
- 预触发：1 个屏幕宽度或 200 μs 中的较大者（交错模式下为 400 μs）
- 后触发：1 秒至 500 秒
- 通道间去偏移范围：± 100 ns
- Δ 时间精度（使用光标）：读数的 ± 0.001% 屏幕宽度的 ± 0.16% ± 30pS
- 模式：主要、缩放、滚动、XY
- 坐标：
- 仅在通道 1 和 2 上
- Z 外部触发输入消隐，1.4 V 阈值
- 带宽：最大带宽
- 1 MHz 时的相位误差：< 0.5 度
- 时基：200 ns/div 至 50 ms/div
- 卧式系统数字通道：
- 采集系统：
- 最大模拟通道采样率：
- 5 GSa/s 半通道交错
- 2.5 GSa/s 全通道
- 最大模拟通道记录长度：
- 模式：
- 正常：默认模式
- 峰值检测：在所有时基设置下捕获窄至 200 ps 的毛刺
- 平均：可选择从 2、4、8、16、64、... 到 65,536
- 高分辨率：
- 实时 boxcar 平均可减少随机噪声并有效提高垂直分辨率
- 12 位：≥ 50 μs/div
- 11 位：≥ 20 μs/div
- 10 位：≥ 10 μs/div
- 9 位：≥ 5 μs/div
- 分段：
- 分段内存优化了活动之间具有较长停滞时间的数据流的可用内存
- 最大段数 = 1000
- 重新准备时间 = 1 μs（触发事件之间的最短时间）
- 与 InfiniiScan Zone 一起使用时的重新准备时间 = 65 us 或更快（典型值）
- 卷：
- 显示从右到左在屏幕上移动的波形
- 可用时基 50 ms/div 或更慢
- 触发系统：
- 触发源：模拟通道（1~4）、数字通道（D0~D15）、线路、外部、WaveGen（1或mod）（FM/FSK）
- 触发模式：
- 正常：需要触发事件才能触发范围
- 自动：在没有触发事件时自动触发
- 单身的：
- 在触发事件中仅触发一次的前面板按钮
- 再次按 [ Single ] 按钮让示波器寻找另一个触发事件，或按 [ Run ] 前面板按钮在自动或正常模式下连续触发
- Force：强制触发的前面板按钮
- 触发耦合：
- DC：直流耦合触发
- AC：交流耦合触发，截止频率：< 10 Hz（内部）；< 50 赫兹（外部）
- 高频抑制：截止频率 ~ 50 kHz
- 低频抑制：截止频率 ~ 50 kHz
- 噪声抑制：
- 为触发电路添加迟滞
- 可选择关闭或开启
- 灵敏度降低 2 倍
- 触发释抑范围：40 ns 至 10.00 s
- 触发灵敏度：
- 内部的：
- < 10 mV/div：大于 1 div 或 5 mV
- ≥ 10 毫伏/格：0.6 格
- 外部的：
- ± 1.6 伏：
- 40 mVpp 直流至 100 MHz
- 70 mVpp 100 MHz 至 200 MHz
- ± 8 伏：
- 200 mVpp 直流至 100 MHz
- 350 mVpp 100 MHz 至 200 MHz
- 触发电平范围：
- 任何通道：距中心屏幕 ± 6 格
- 外部的：
- ± 8 V 范围 = ± 8 V
- ± 1.6 V 范围 = ± 1.6 V
- 连通性：
- USB 2.0 高速主机端口：
- x3 端口，2 个前面板和 1 个后面板
- 支持存储设备、打印机、键盘和鼠标
- USB 2.0 高速设备端口：
- 后面板1个端口
- USB 测试与测量类 (USBTMC) 兼容
- 局域网端口：
- 后面板 10/100Base-T 端口
- LXI IPv6扩展功能
- Web远程控制：VNC Web界面（通过主要的Web浏览器）
- 视频输出端口：
- 后面板的 SVGA 输出
- 将示波器显示器连接到外部显示器或投影仪
- GPIB 端口：N4865A GPIB 到 LAN 适配器（可选）
- 10 MHz 输出/输入：
- 后面板上的 BNC 连接器
- 支持的模式：关闭、10 MHz 输出或参考信号模式（10 MHz 输入）
- 触发：
- 后面板上的 BNC 连接器
- 支持的模式：触发器、模板、波形发生器 1 个同步脉冲和波形发生器 2 个同步脉冲
|
