大功率DC-DC降压模块在桌面DC-PD快充500W适配器中的应用
发布时间：2023-5-23 14:50
发布者：一方天地
关键词：
DC-DC降压模块
|

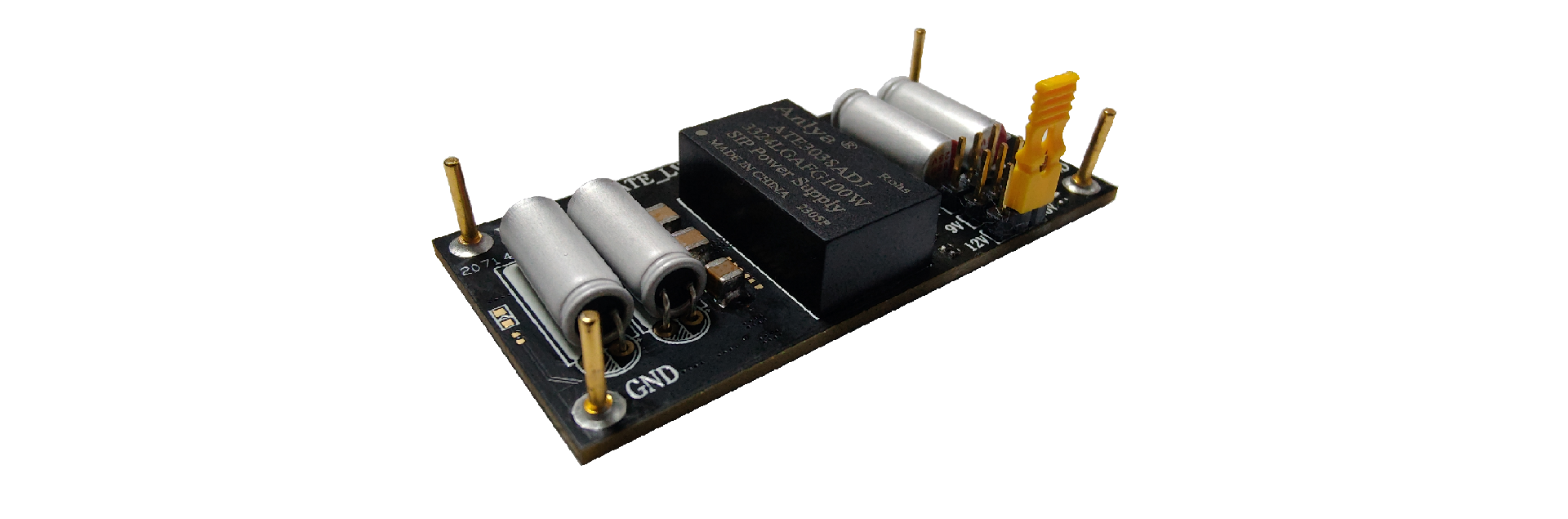

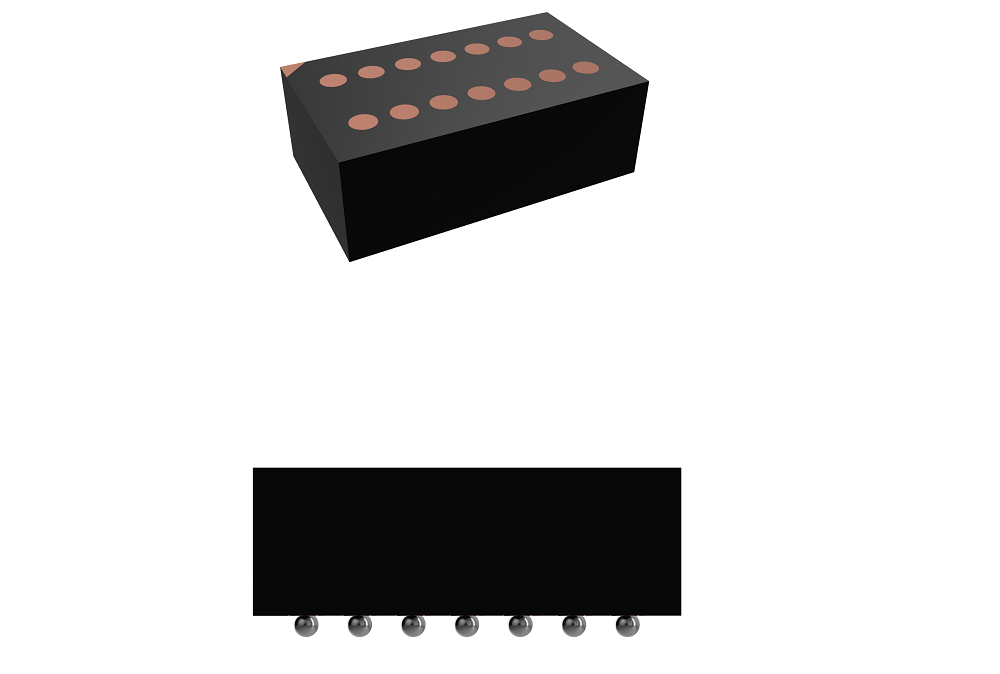

面对如今众多数码电子设备快速充电需求，若是手机、笔记本电脑、平板电脑、游戏掌机、数码相机等消费电子设备需要同时充电，那么插线板上一定拥挤着各种充电头，因此应用而生集合型充电器，一个电源输入，输出则分成若干个TYPE-C口对电子设备进行同时充电,每个口分配100w功率基本上就能满足99%的数码设备充电需求了。 因此我们团队设计出来一种单个功率模块进行分布式匹配供电解决方案，ANLYA推出ATE3038ADJ大功率降压模块，能实现97%的高效率电压转换，7-30v输入，3.3-24v输出8A大电流，采用极小的LGA封装实现高密度桌面电源的可行性，该模块采用整体式设计，内部集成PWM控制器与功率电感，外部仅需两个输入输出电容和一个电压设置电阻即可全天候工作，模块外壳使用DAP塑胶注塑生产，内部填充胶体，具有耐高温、耐腐蚀、防尘、防干扰等特性，工作温度范围-40-125℃。 500W桌面PD快充适配器的输入端为28v,18A,使用5个ATE3038ADJ作为降压转换，TYPE-C端口采用PD协议芯片让设备与ATE3038ADJ之间进行通信，实现各个电压档位动态切换，PPS:3.3V,.5V,9V,12V,15V,20V,24V。VOOC:5V,10V. ATE3038ADJ封装尺寸为：24mm × 14.3mm × 8.4mm，使用此方案充电器可制作成超薄电源，厚度控制在10mm内，电源输入前端可以做DC座/车充头，也可以采用氮化镓电源集成设计。 |
