R&S FSW26, FSW43信号和频谱分析仪

tan201406

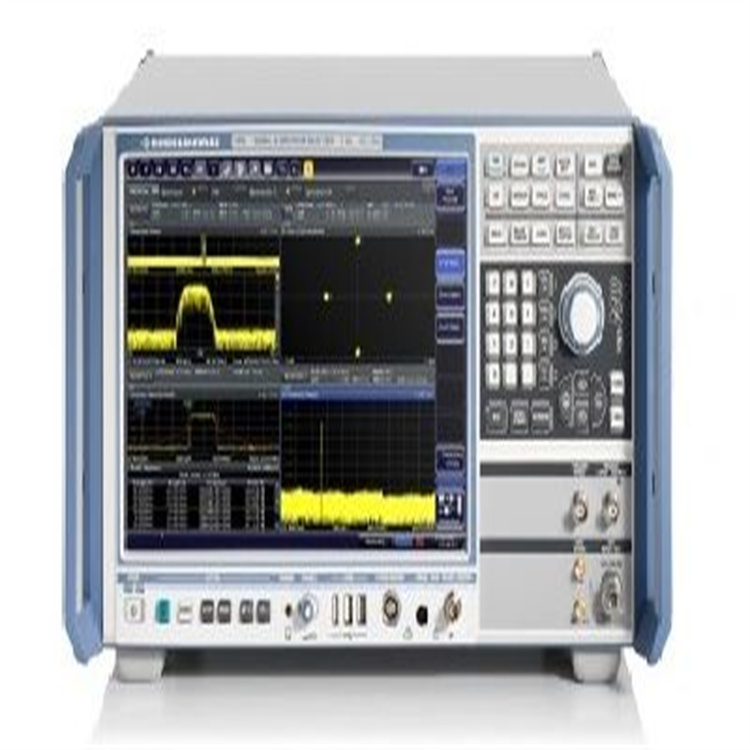

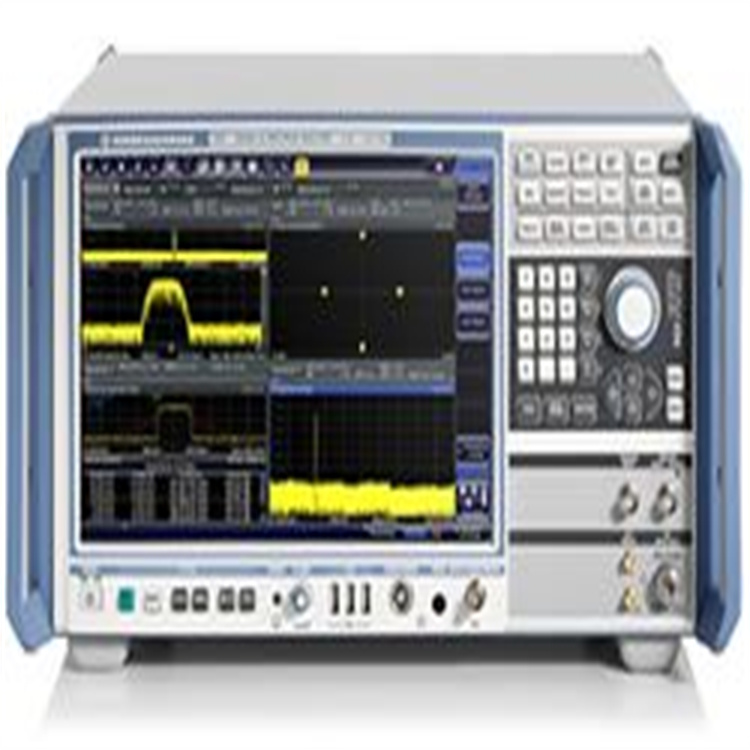

Rohde & Schwarz FSW26信号和频谱分析仪，2 Hz - 26.5 GHz
深圳市捷威信电子仪器有限公司
谭会平13554860890（同微信）

高性能 Rohde & Schwarz (R&S) FSW26 信号和频谱分析仪专为方便、准确和快速而设计。其独特的触摸屏、直观的多视图结果显示和优化的用户指南使 R&S FSW26 分析仪的操作高效方便。凭借其无与伦比的相位噪声、无与伦比的杂散测量动态范围以及即使在低频下也具有高灵敏度，R&S FSW26 保证了高精度。高效的测量速率、快速的扫描时间、仪器设置之间的快速切换，使操作变得快速和简单。

罗德与施瓦茨 FSW26 信号和频谱分析仪的特性和规格包括：

R&S FSW26 分析仪的特点：

由于低 DANL，杂散测量具有出色的动态范围
由于集成了高通滤波器，谐波测量变得简单而准确：
即使在低频下也具有高灵敏度
无与伦比的动态范围高达 1 GHz，具有独立的接收路径
高达 500 MHz 的分析带宽
> 100 dBc 的高无杂散动态范围
用于无缝记录长信号序列的大 I/Q 存储深度
通过优化的用户指南实现高效操作
多视图：一目了然的多个结果
非常适合测量雷达和通信应用的振荡器以及分析雷达系统：
快速识别和分析杂散发射
一键测量脉冲参数
检测广泛的跳频信号
分析短脉冲上升和下降时间
识别信号之间的相互作用
多标准无线电分析仪 (MSRA)
多标准实时分析器 (MSRT)
高测量速率和快速扫描时间，扫描速率高达 1000 次扫描/秒
仪器设置之间的快速切换
高效的测量功能加速操作
集成支持 R&S ? NRP-Zxx 功率传感器
Rohde & Schwarz FSW26 信号和频谱分析仪的规格 ：

频率：
频率范围：2 Hz 至 26.5 GHz
频率参考老化：1 x 10 -7 /年
使用 R&S ? FSW-B4：3 x 10 -8 /年
带宽：
分辨率带宽：
标准滤波器：1 Hz 至 10 MHz
使用 R&S? FSW -B8：80 MHz
RRC 滤波器：
NADC：18 kHz
四倍频：24.3 kHz
3GPP：3.84 兆赫
通道滤波器：100 Hz 至 5 MHz
视频滤波器：1 Hz 至 10 MHz
I/Q 解调带宽：10 MHz
使用 R&S? FSW -B28：28 MHz
使用 R&S? FSW -B40：40 MHz
使用 R&S? FSW -B80：80 MHz
使用 R&S? FSW -B160：160 MHz
使用 R&S? FSW -B320：320 MHz
使用 R&S? FSW -B500：500 MHz
显示的平均噪音水平 (DANL)：
2 GHz：-156 dBm (1 Hz) 典型值
使用 R&S ? FSW-B13：-159 dBm (1 Hz) 典型值
8 GHz：-156 dBm (1 Hz) 典型值
20 GHz：-150 dBm (1 Hz) 典型值
40 GHz：-144 dBm (1 Hz) 典型值
带前置放大器的 DANL（带 R&S?FSW-B24）：
8 GHz -169 dBm (1 Hz) 典型值
20 GHz -166 dBm (1 Hz) 典型值
40 GHz -165 dBm (1 Hz) 典型值
带噪声消除的 DANL，前置放大器关闭：-169 dBm (1 Hz) 典型值
互调：
三阶截距 (TOI)：
f < 1 GHz：+30 dBm（典型值）
f < 3 GHz：+25 dBm（典型值）
8 GHz 至 26 GHz：+17 dBm（典型值）
13.6 GHz 至 26 GHz：+15 dBm（典型值）
WCDMA ACLR动态范围：
降噪：88 dB
相位噪声：
从载波偏移 10 kHz：
500 MHz 载波：-140 dBc (1 Hz) 典型值
1 GHz 载波：-137 dBc (1 Hz) 典型值
10 GHz 载波：-128 dBc (1 Hz) 典型值
总测量不确定度：8 GHz < .04 dB
