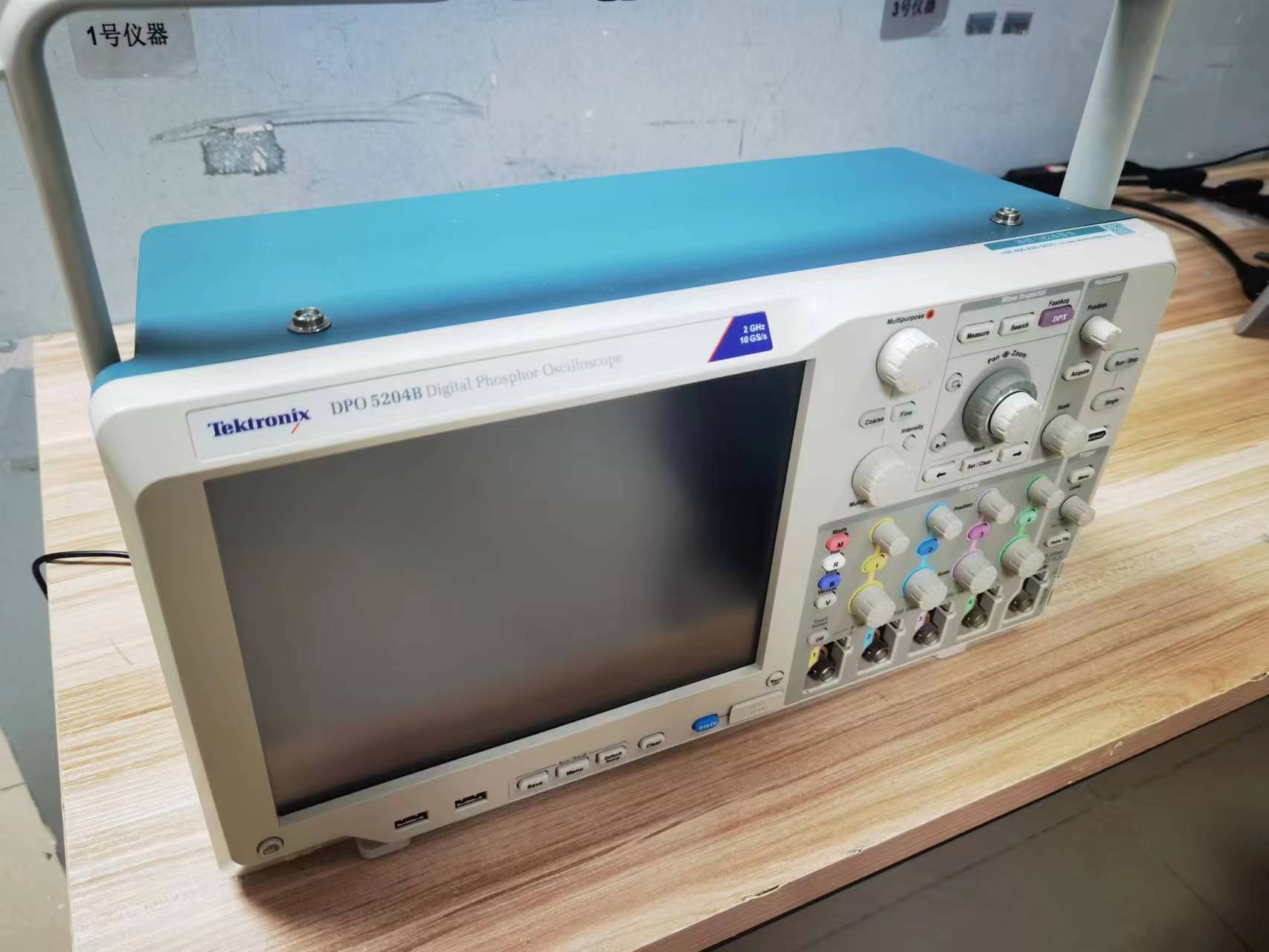

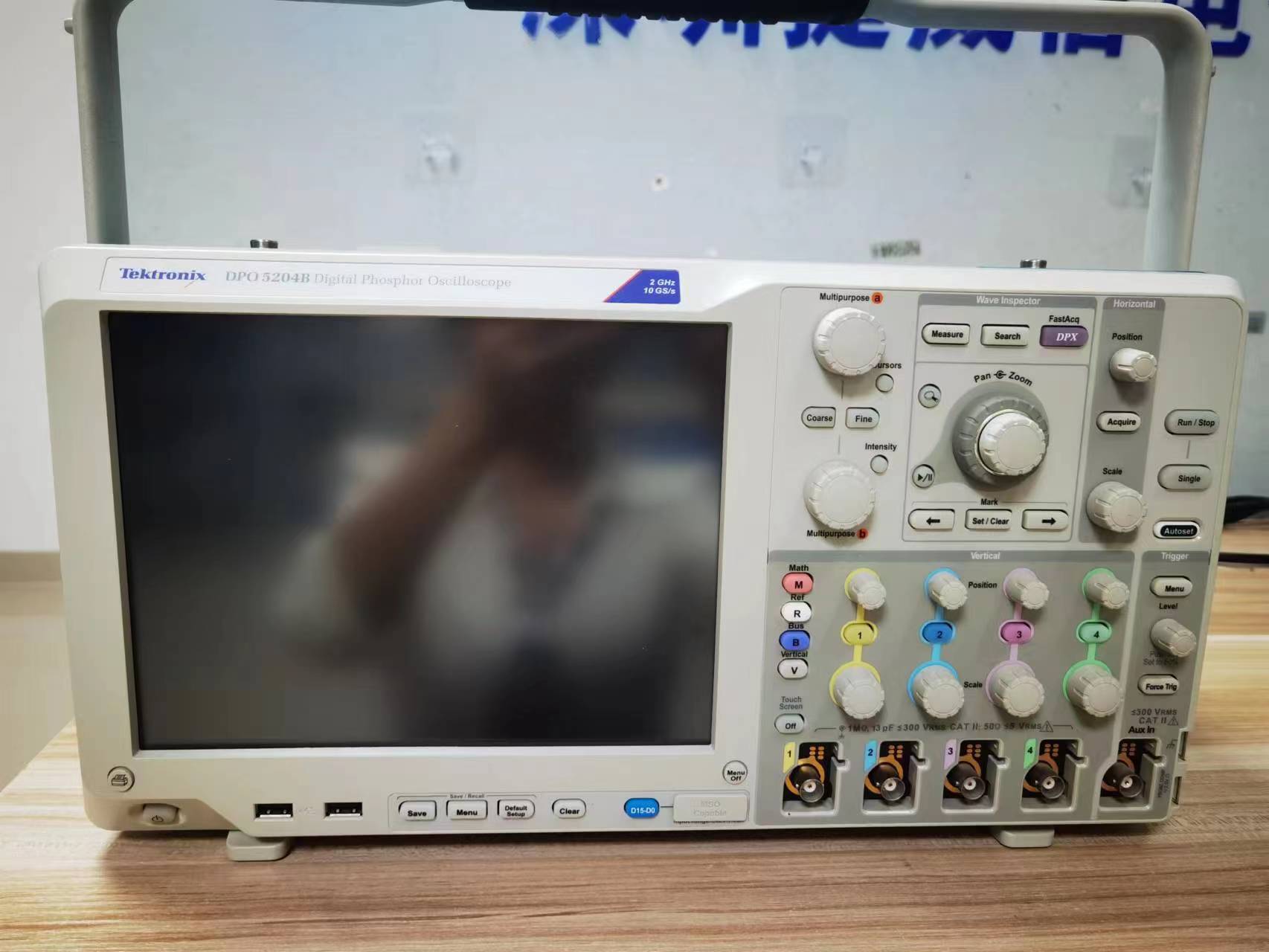

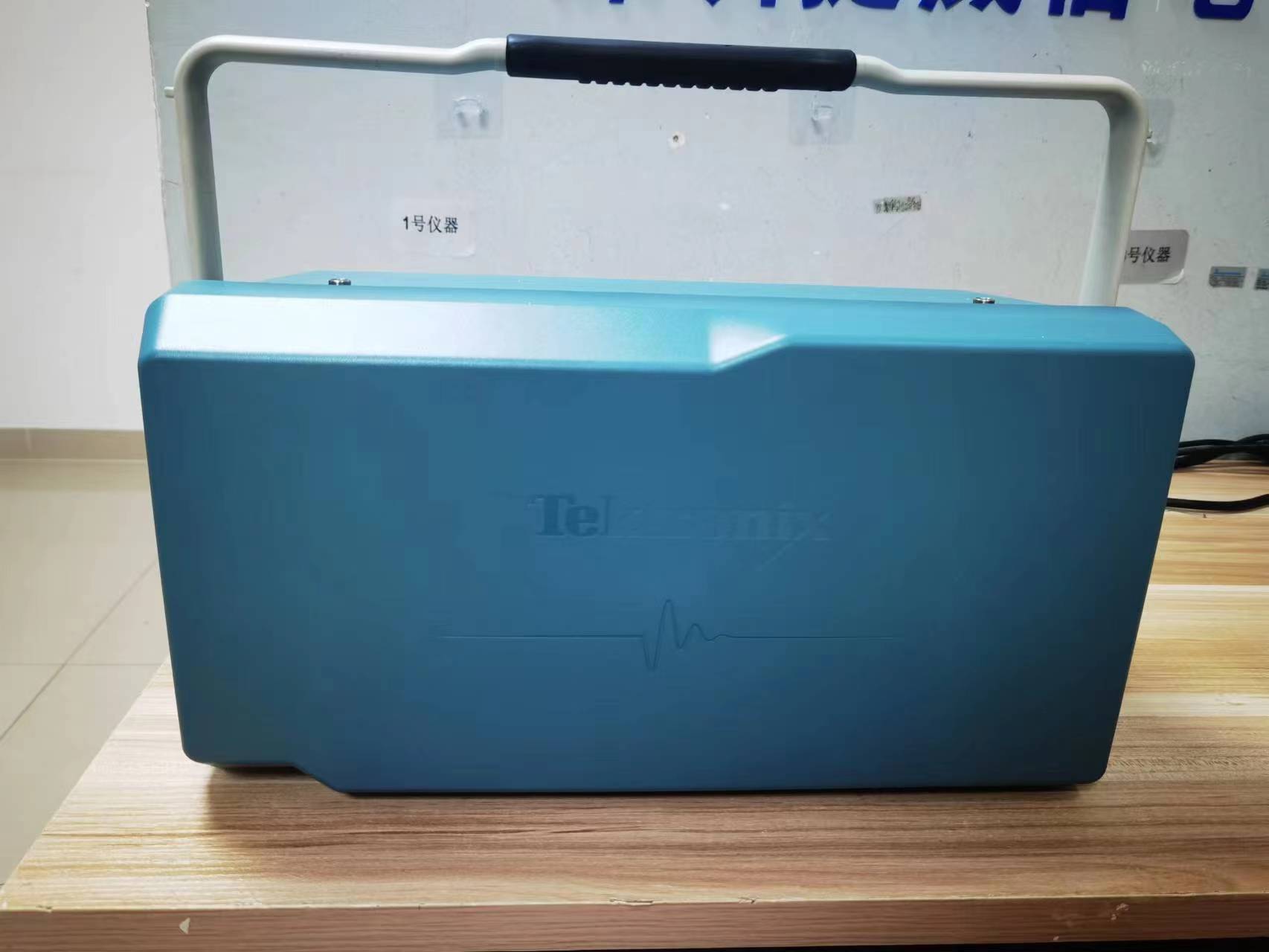

Tektronix泰克DPO5204B混合信号示波器

13049360155

联系人：刘小姐18124618938 V：18025446127

特征

• 带宽：2 GHz
• 输入通道：4
• 采样率：1 或 2 个通道上为 5 GS/s、10 GS/s
• 记录长度：所有 4 个通道 25M，50M：1 或 2 个通道
• 上升时间：175 皮秒
• MultiView zoom™ 记录长度高达 250 兆点
• >250,000 wfms/s 最大波形捕获率，采用 FastAcq™ 采集
• FastFrame™ 分段存储器采集模式，具有高达 290,000 段和每秒 >310,000 个波形的捕获率
• 具有小于 4 pF 电容负载和 500 MHz 或 1 GHz 模拟带宽的标准 10 MΩ 无源电压探头
• >11 位垂直分辨率，使用 HiRes 采样
• 用户可选择的带宽限制和 DSP 滤波器可降低噪声并提高测量精度


主要分析功能

• Wave inspector® 控件提供轻松导航和自动搜索波形数据
• 高级触发器套件，带有标准的可视化触发器和搜索
• 53 种自动测量、可选滤波、波形数学和 FFT 分析
• 波形直方图、眼图、TIE（抖动/时序）测量和分析
• 使用 MATLAB、Visual Studio 和 Excel 的用户可定义数学
• 内存、高级抖动、串行数据、功率和宽带 RF 的可选分析


主要协议功能

• 中速（100 Mb/s 至 1 Gb/s）总线的触发和解码选项
• 低速 (<10 Mb/s) 总线的触发和解码选项
• USB2.0、以太网、USB 电源、MOST、BroadR-Reach 的一致性测试选项
• 通信、计算和视频标准的模板测试


规格

• 频道：4
• 频率：2 GHz
• 记录长度：50 MPts
• 采样率：10 GS/s


DPO5204B 是 Tektronix 的 2 GHz、4 通道数字示波器。测量电子电路或组件中随时间变化的电压或电流信号，以显示振幅、频率和上升时间等。应用包括故障排除、生产测试和设计。泰克 DPO5204B 示波器提供出色的信号保真度，具有 2 GHz 带宽和 10 GS/s 采样率，以及高级分析和数学功能，可在您的工作台和实验室中使用。直接在示波器上运行基于 Windows® 的分析软件。指向并单击可视化触发器使您能够轻松捕获复杂信号。
