国产单端口1000M以太网收发（PHY）芯片介绍

2023年将是国产以太网（Ethernet）传输芯片公司崛起之年，将涌现了一大批性能稳定，质量可靠的产品，国产网络传输芯片涵盖Ethernet PHY、Switch等中高端市场,如单（或多）端口千兆以太网PHY品牌：盛科网络、瑞普康、裕太微、景略、联芸、中科院西安微电子研究所等，Ethernet交换机芯片以盛科网络、楠菲微技术领先，产品线丰富。多数可功能性替换国外Broadcom、Marvell、Microchip以及台湾Realtek、Davicom、九阳、亚信等网络通信芯片。但在“USB2.0/3.0 toEthernet PHY”以及“PCIe toEthernet PHY”尚无大陆品牌研发系列产品，USB2.0/3.0to Ethernet PHY仍以台湾Realtek、Davicom、亚信等品牌主导。

盛科网络为国内领先的以太网交换芯片设计公司，CTC8180是盛科推出的第七代网络交换核心芯片，该芯片支持2.4T I/O带宽，提供从1000M到400G的全速率端口能力，CTC8180可以提供最大800G FlexE交换能力，支持50G/100G/200G/400GFlexE接口。

楠菲微在以太网路由交换、数据中心融合网络、智能网卡以及PHY芯片方面拥有核心技术。楠菲微ES8000系列高性能、高连接性以太网络交换芯片，单芯片提供高达8.0Tb/s 的带宽。最高支持20×400GE，40×100GE/200GE或者80×25GE/50GE/100GE交换端口。

大陆单端口千兆以太网PHY芯片设计公司众多，Pin to Pin替换Realtek RTL8201F、RTL8211F/FD、RTL8211FS，具体参考下表：

RPC8211FP是一款高度集成的以太网收发器，符合10BASE-Te标准，100BASE-TX和1000BASE-T IEEE 802.3标准，它提供了所有必要的物理层通过CAT.5E UTP电缆传输和接收以太网数据包，Pin to Pin替换RTL8211FP。

RPC8211FP采用最先进的DSP技术和模拟前端(AFE)来实现，通过UTP电缆实现高速数据传输和接收。函数如交叉检测和自动校正，极性校正，自适应均衡，串扰中实现了对消、回波对消、定时恢复和纠错，RPC8211FP支持10Mbps、100Mbps、1000 Mbps。MAC和PHY之间的数据传输基于RGMII技术规范。RPC8211FP支持多种RGMII信号电压（3.3V、2.5V、1.8V可选）。

RPC8211FP具有称为LRE100-4的RPCOM专有功能，该功能使设备能够自动协商并与符合LRE100-4的链路连接，可通过CAT.5E电缆以100Mbps的速度扩展电缆连接应用，最高可达400米。

◇兼容1000BASE-T IEEE 802.3ab、100BASE-TX IEEE 802.3u、10BASE-Te IEEE 802.3

◇支持RGMII，Pin to Pin替换RTL8211FP

◇支持IEEE802.3az-2010(节能以太网)，集成EEE缓冲，无缝支持传统MAC

◇支持同步以太网(Sync-E)

◇支持UTP中断功能，基于UTP的内置局域网唤醒(WOL)

◇支持并行检测，交叉检测和自动校正，自动极性校正，Baseline漂移校正

◇RGMII信号3.3V/2.5V/1.8V供电可选

◇支持25MHz外部晶体或OSC

◇为MAC提供125MHz时钟源

◇提供3个网络状态指示灯

◇支持Link Down省电的睡眠模式

◇支持1000BASE-T和100BASE-TX时18K字节的巨帧，支持10 base-te时10K字节的巨帧

◇提供工业级制造工艺产品 (RPC8211FPI)

◇QFN40绿色封装

RPC8211FS是一种高度集成的以太网收发器，符合10Base-T、100Base-TX 和1000Base-T IEEE 802.3标准。它提供了通过 CAT.5 UTP 电缆传输和接收以太网数据包所需的所有物理层功能。

RPC8211FS采用最先进的 DSP 技术和模拟前端(AFE) ，通过 UTP 电缆实现高速数据传输和接收。RPC8211FS采用了交叉检测和自动校正、极性校正、自适应均衡、串音消除、回音消除、定时恢复和错误校正等功能，以提供10Mbps、100Mbps 或1000Mbps 的强大传输和接收能力。

MAC和物理层之间的数据传输是通过1000Base-T、10Base-T 和100Base-TX RGMII或SGMII接口的PHY进行的。RPC8211FS支持各种RGMII信令电压，包括3.3、2.5、1.8。RPC8211FS还支持可配置为 SGMII、1000Base-X 或100Base-FX 的 SerDes 接口。RPC8211FS为QFN48封装，Pin to Pin 替代RTL8211FS！

◇兼容1000BASE-TIEEE 802.3ab、100BASE-TXIEEE 802.3u、10BASE-TeIEEE 802.3

◇支持1000BASE-X、100BASE-FX

◇支持RGMII/SGMIIMAC接口，Pin to Pin替换RTL8211FS(I)

◇支持SERDES(SGMII/Fiber)

◇支持Fiber to UTP媒体转换器模式或SGMII to RGMII桥接模式

◇支持UTP/Fiber自动检测

◇内置LDO为RGMII IO提供2.5V/1.8V电源，内置1.1V开关稳压

◇其它特点与上述1.1归纳的典型特性一致

◇QFN48绿色封装

2.2.1、UTP (UTP←→RGMII; UTP←→SGMII) Application Diagram

2.2.2、Fiber(FIBER←→RGMII) Application Diagram

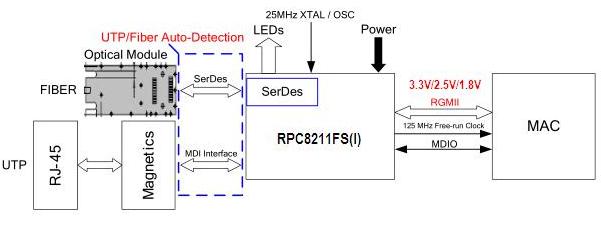

2.2.3、UTP/Fiberto RGMII (UTP/FIBER Media Auto Detection←→RGMII) Application Diagram

2.2.4、SGMIIto RGMII (SGMII←→RGMII Bridge Mode) Application Diagram

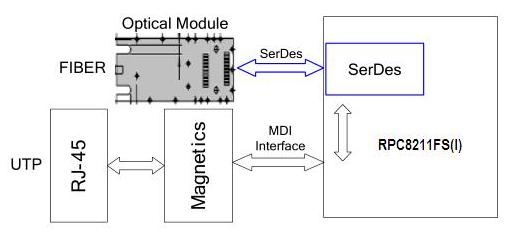

2.2.5、Fiberto UTP (UTP←→FIBER Media Converter)Application Diagram
