龙迅代理商|LVDS转HDMI2.0芯片LT2611UX简介
发布时间：2023-4-1 10:59
发布者：WX18312533639
|

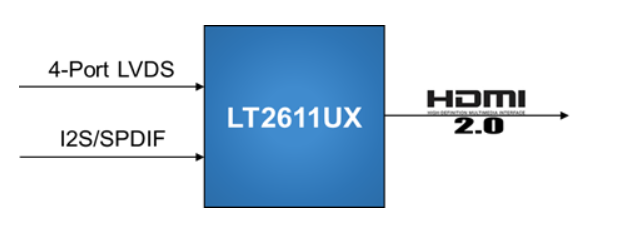

今天介绍的是龙迅自主研发的一颗，LVDS转HDMI2.0与音频Audio的芯片，我们把它命名编号为LT2611UX，它 是用于 STB、DVD 应用程序的高性能 LVDS 到 HDMI2.0 转换器。 我们先来认识下，什么是LVDS，HDMI和Audio LVDS:（Low-Voltage Differential Signaling）低电压差分信号，是一种低功耗、低误码率、低串扰和低辐射的差分信号技术，这种传输技术可以达到155Mbps以上，LVDS技术的核心是采用极低的电压摆幅高速差动传输数据，可以实现点对点或一点对多点的连接，其传输介质可以是铜质的PCB连线，也可以是平衡电缆。 HDMI：它是一种高清多媒体接口（High Definition Multimedia Interface，HDMI是一种全数字化视频和声音发送接口，可以发送未压缩的音频及视频信号。HDMI可用于机顶盒、DVD播放机、个人计算机、电视、游戏主机、综合扩大机、数字音响与电视机等设备。HDMI可以同时发送音频和视频信号，由于音频和视频信号采用同一条线材，大大简化系统线路的安装难度。 Audio:是AU格式一种经过压缩的数字声音格式的详写；Audio是音频的单词；Audio是听觉的单词。听觉声波作用于听觉器官，使其感受细胞兴奋并引起听神经的冲动发放传入信息，经各级听觉中枢分析后引起的感觉。  LVDS 输入可配置为带 1 个高速时钟通道的单端口、双端口或四端口，以及 3~4 个高速数据通道，最高可运行 1.2Gbps/车道，可支持高达 19.2Gbps 的总带宽。LT2611UX 支持针对 2D 和 3D 应用程序的灵活视频数据映射路径。 HDMI2.0 输出支持高达 6Gbps 的数据速率，为4k@60Hz视频提供了足够的带宽。此外，还支持支持数据加密的 HDCP2.2。 提供两个数字音频输入接口，I2S 和 SPDIF。I2S 接口支持 8ch LPCM，SPDIF 接口支持 2 ch LPCM 或压缩音频，两者的最高采样速率为 192kHz。 该设备能够通过集成微处理器实现自动操作，该微处理器使用嵌入式 SPI 闪光灯进行固件存储。系统控制也可通过配置 I2C 奴隶界面获得。 |
