通过一个 PIC 输入监控 15 个触点

傲壹电子

    几个先前发布的设计理念和应用说明[1-4]展示了如何使用少输入数量的多个按钮。他们需要一个 RC 电路，其中时序可以是 测量以确定哪个按钮被按下，或 ADC 输入，电阻器为每个按下的按钮形成一个分压器。

    下面的设计理念展示了另一种仅通过一个 I/O 使用多 15 个按钮的简单方法。所选择的微控制器必须包含一个内部比较器，内部比较器具有可选的内部参考电压 VREF值。中档系列中的大多数 8 位 PIC 微控制器仅具有一个或两个内部比较器。

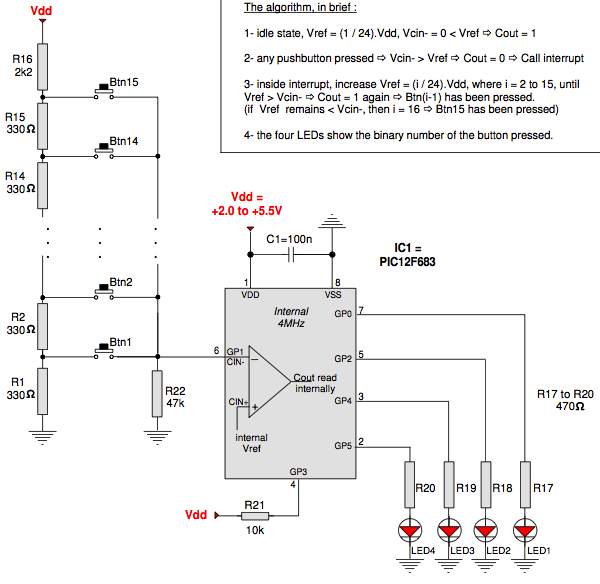

图 1  Sense 15 个按钮，一个输入

    作为一款简单实用的 例如，图 1中的电路 使用一个 8 位 PIC 控制一个 4 位 LED 显示器来显示按下了哪个按钮。比较器中断例程对按下的任何按钮立即作出反应。例程循环通过 V REF 值，直到比较器输出 C OUT返回高电平，这将指示按下按钮。
