SD3605A支持20V5A同步DC降压稳压器，兼容替代LTC3605A

sandtech168

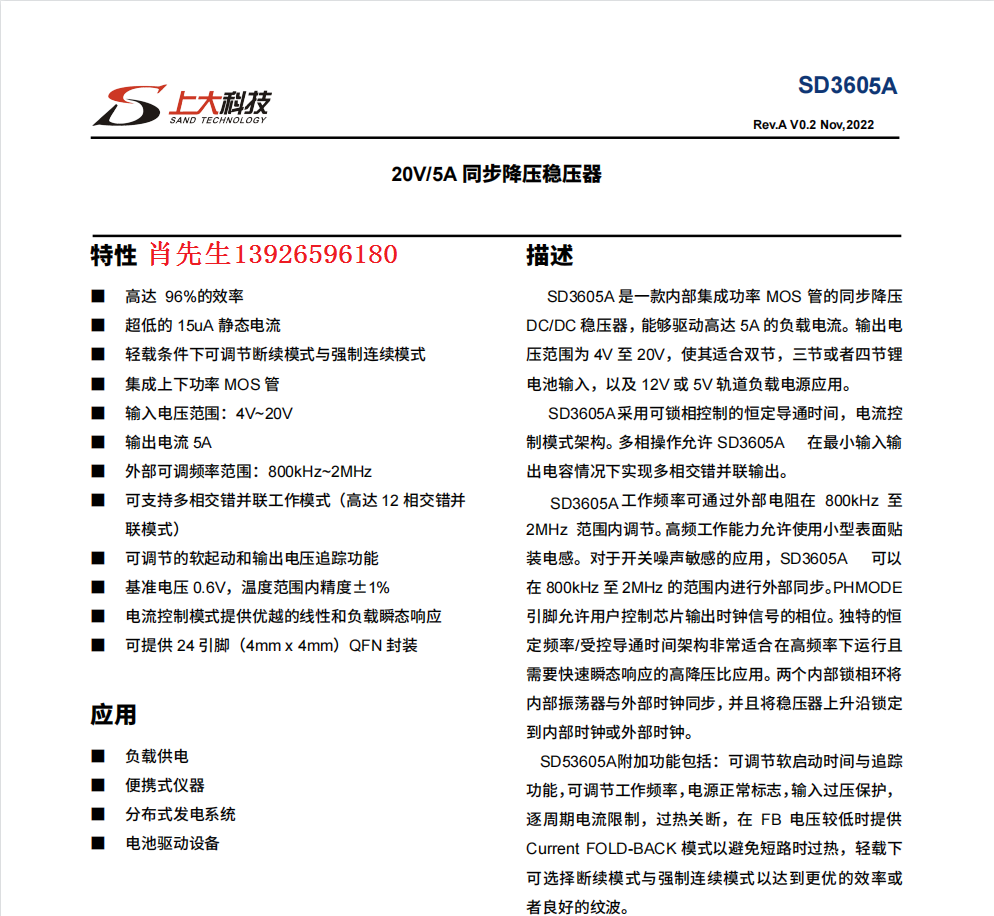

SD3605A 是一款内部集成功率 MOS 管的同步降压DC/DC 稳压器，能够驱动高达 5A 的负载电流。输出电压范围为 4V 至 20V，使其适合双节，三节或者四节锂电池输入，以及 12V 或 5V 轨道负载电源应用。采用可锁相控制的恒定导通时间，电流控制模式架构。多相操作允许 SD3605A 在最小输入输出电容情况下实现多相交错并联输出。
SD3605A工作频率可通过外部电阻在 800kHz 至2MHz 范围内调节。高频工作能力允许使用小型表面贴装电感。对于开关噪声敏感的应用，SD3605A 可以在 800kHz 至 2MHz 的范围内部进行部同步。PHMODE引脚允许用户控制芯片输出时钟信号的相位。独特的恒定频率/受控导通时间架构非常适合在高频率下运行且需要快速瞬态响应的高降压比应用。两个内部锁相环将内部振荡器与外部时钟同步，并且将稳压器上升沿锁定到内部时钟或外部时钟。

SD53605A附加功能包括：可调节软启动时间与追踪功能，可调节工作频率，电源正常标志，输入过压保护，逐周期电流限制，过热关断，在 FB 电压较低时提供Current FOLD-BACK 模式以避免短路时过热，轻载下可选择断续模式与强制连续模式以达到更优的效率或者良好的纹波。

SD3605A支持20V5A同步DC降压稳压器，兼容替代LTC3605A。
SD3605A采用QFN24封装。
