超低功耗VKL060 SSOP24 LCD液晶段码屏显示驱动IC,适用于燃气表

发布时间:2023-3-8 10:50    发布者:芒果DB
关键词: 超低功耗
产品型号:VKL060
产品品牌:永嘉微电/VINKA
封装形式:SSOP24
产品年份:新年份
原厂,工程服务,技术支持!
VKL060概述:
VKL060是一个点阵式存储映射的LCD驱动器,可支持最大60点(15SEGx4COM)的LCD屏。单片机可通过I2C接口配置显示参数和读写显示数据,可配置4种功耗模式,也可通过关显示和关振荡器进入省电模式。其高抗干扰,低功耗的特性适用于水电气表以及工控仪表类产品。
功能特点:
•    工作电压 2.5-5.5V
•    内置32 kHz RC振荡器
•    偏置电压(BIAS)可配置为1/2、1/3
•    COM周期(DUTY)为1/4
•    内置显示RAM为15x4位
•    帧频80Hz
•    省电模式(通过关显示和关振荡器进入)
•    可配置4种功耗模式
•    I2C通信接口
•    显示模式15x4
•    3种显示整体闪烁频率
•    软件配置LCD显示参数
•    读写显示数据地址自动加1
•    VLCD脚提供LCD驱动电压(≤(VDD-VLCD))
•    内置上电复位电路(POR)-TEST2接低电平使能
•    低功耗、高抗干扰
    封装:SSOP24L(150mil)(8.65mm x 3.9mm PP=0.635mm)

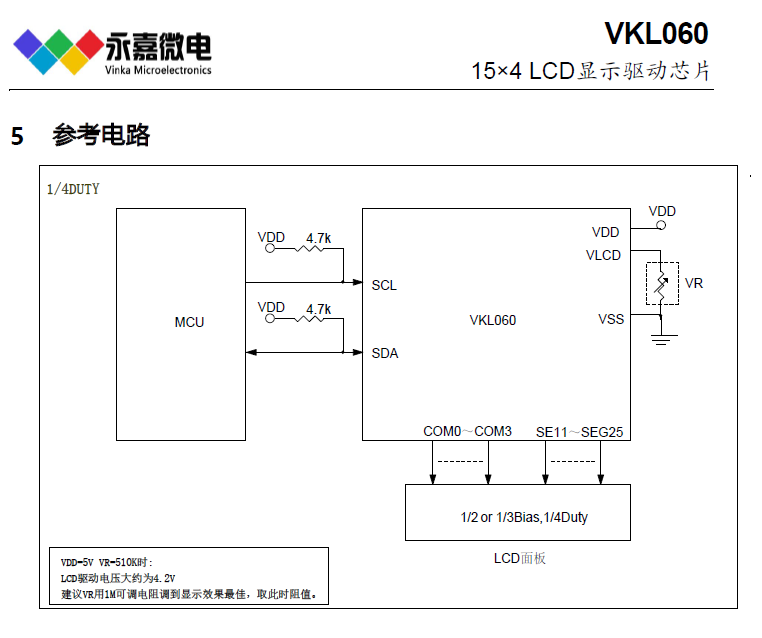

VKL060 参考电路.png
VKL060 功能框图.png
VKL060 电气特性.png
VKL060 封装.png




LCD/LED液晶控制器及驱动器系列芯片简介如下:
RAM映射LCD控制器和驱动器系列:
VK1024B  2.4V~5.2V  6seg*4com  6*3   6*2           偏置电压1/2 1/3   S0P-16
VK1056B  2.4V~5.2V   14seg*4com14*3  14*2             偏置电压1/2 1/3   SOP-24/SSOP-24
VK1072B  2.4V~5.2V   18seg*4com18*3  18*2             偏置电压1/2 1/3  SOP-28
VK1072C  2.4V~5.2V  18seg*4com  18*3  18*2           偏置电压1/2 1/3   SOP-28
VK1088B  2.4V~5.2V  22seg*4com  22*3               偏置电压1/2 1/3   QFN-32L(4MM*4MM)
VK0192   2.4V~5.2V  24seg*8com         偏置电压1/4     LQFP-44
VK0256   2.4V~5.2V  32seg*8com         偏置电压1/4     QFP-64
VK0256B  2.4V~5.2V  32seg*8com         偏置电压1/4      LQFP-64
VK0256C  2.4V~5.2V  32seg*8com         偏置电压1/4     LQFP-52
VK1621 2.4V~5.2V  32*4 32*3 32*2            偏置电压1/2 1/3   LQFP44/48/SSOP48/SKY28/DICE裸片
VK1622  2.7V~5.5V   32seg*8com            偏置电压1/4     LQFP44/48/52/64/QFP64/DICE裸片
VK1623  2.4V~5.2V   48seg*8com             偏置电压1/4    LQFP-100/QFP-100/DICE裸片
VK1625    2.4V~5.2V  64seg*8com         偏置电压1/4   LQFP-100/QFP-100/DICE
VK1626    2.4V~5.2V  48seg*16com         偏置电压1/5   LQFP-100/QFP-100/DICE
(永嘉微电/VINKA原厂,工程服务技术支持,主营LCD驱动IC; LED驱动IC; 触摸IC; LDO稳压IC; 水位检测IC)
高抗干扰LCD液晶控制器及驱动系列:
VK2C21A  2.4~5.5V  20seg*4com16*8         偏置电压1/31/4   I2C通讯接口    SOP-28
VK2C21B  2.4~5.5V  16seg*4com12*8         偏置电压1/31/4   I2C通讯接口    SOP-24
VK2C21C  2.4~5.5V  12seg*4com8*8          偏置电压1/31/4   I2C通讯接口    SOP-20
VK2C21D  2.4~5.5V  8seg*4com  4*8        偏置电压1/31/4   I2C通讯接口    SOP-16
VK2C22A  2.4~5.5V 44seg*4com             偏置电压1/2 1/3   I2C通讯接口    LQFP-52
VK2C22B  2.4~5.5V  40seg*4com           偏置电压1/21/3   I2C通讯接口    LQFP-48
VK2C23A  2.4~5.5V  56seg*4com52*8         偏置电压1/31/4   I2C通讯接口    LQFP-64
VK2C23B  2.4~5.5V  36seg*8com           偏置电压1/31/4  I2C通讯接口    LQFP-48
VK2C24   2.4~5.5V  72seg*4com 68*860*16     偏置电压1/3 1/4 1/5  I2C通讯接口  LQFP-80

超低功耗LCD液晶控制器及驱动系列:
VKL060   2.5~5.5V  15seg*4com           偏置电压1/21/3   I2C通讯接口   SSOP-24
VKL128   2.5~5.5V  32seg*4com           偏置电压1/21/3   I2C通讯接口   LQFP-44
VKL144A  2.5~5.5V  36seg*4com           偏置电压1/21/3   I2C通讯接口   TSSOP-48
VKL144B  2.5~5.5V  36seg*4com          偏置电压1/21/3   I2C通讯接口   QFN48L (6MM*6MM)

静态显示LCD液晶控制器及驱动系列:
VKS118  2.4~5.2V  118seg*2com           偏置电压--       4线通讯接口   LQFP-128
VKS232   2.4~5.2V  116seg*2com           偏置电压1/11/2   4线通讯接口   LQFP-128
———————————————————————
内存映射的LED控制器及驱动器
VK1628--- 通讯接口:STb/CLK/DIO   电源电压:5V(4.5~5.5V)    驱动点阵:70/52
共阴驱动:10段7位/13段4位  共阳驱动:7段10位   按键:10x2  封装SOP28
VK1629--- 通讯接口:STb/CLK/DIN/DOUT   电源电压:5V(4.5~5.5V)    驱动点阵:128
共阴驱动:16段8位   共阳驱动:8段16位   按键:8x4  封装QFP44
VK1629A--- 通讯接口:STb/CLK/DIO   电源电压:5V(4.5~5.5V)    驱动点阵:128
共阴驱动:16段8位   共阳驱动:8段16位   按键:---  封装SOP32
VK1629B--- 通讯接口:STb/CLK/DIO   电源电压:5V(4.5~5.5V)    驱动点阵:112
共阴驱动:14段8位   共阳驱动:8段14位   按键:8x2  封装SOP32
VK1629C--- 通讯接口:STb/CLK/DIO   电源电压:5V(4.5~5.5V)    驱动点阵:120
共阴驱动:15段8位  共阳驱动:8段15位   按键:8x1  封装SOP32
VK1629D--- 通讯接口:STb/CLK/DIO   电源电压:5V(4.5~5.5V)    驱动点阵:96
共阴驱动:12段8位  共阳驱动:8段12位   按键:8x4  封装SOP32
VK1640--- 通讯接口: CLK/DIN    电源电压:5V(4.5~5.5V)    驱动点阵:128
共阴驱动:8段16位  共阳驱动:16段8位   按键:---  封装SOP28
VK1640A--- 通讯接口: CLK/DIN    电源电压:5V(4.5~5.5V)    驱动点阵:128
共阴驱动:8段16位  共阳驱动:16段8位   按键:---  封装SSOP28
VK1640B--- 通讯接口: CLK/DIN    电源电压:5V(4.5~5.5V)    驱动点阵:96
共阴驱动:8段12位  共阳驱动:12段8位   按键:---  封装SSOP24
VK1650--- 通讯接口: SCL/SDA    电源电压:5V(3.0~5.5V)
共阴驱动:8段4位   共阳驱动:4段8位   按键:7x4  封装SOP16/DIP16
VK1651--- 通讯接口: SCL/SDA    电源电压:5V(3.0~5.5V)
共阴驱动:7段4位   共阳驱动:4段7位   按键:7x1  封装SOP16/DIP16
VK1616--- 通讯接口: 三线串行    电源电压:5V(3.0~5.5V)
显示模式:7段4位   按键:7x1  封装SOP16/DIP16
VK1668---通讯接口:STb/CLK/DIO   电源电压:5V(4.5~5.5V)    驱动点阵:70/52
共阴驱动:10段7位/13段4位  共阳驱动:7段10位   按键:10x2  封装SOP24
VK6932--- 通讯接口:STb/CLK/DIN   电源电压:5V(4.5~5.5V)    驱动点阵:128
共阴驱动:8段16位17.5/140mA  共阳驱动:16段8位   按键:---  封装SOP32
VK16K33 A/B/C--- 通讯接口:SCL/SDA   电源电压:5V(4.5V~5.5V)   驱动点阵:128/96/64
共阴驱动:16段8位/12段8位/8段8位
共阳驱动:8段16位/8段12位/8段8位按键:13x3 10x3 8x3
封装SOP20/SOP24/SOP28
VK1618 ---是带键盘扫描接口的 LED 驱动控制专用电路,内部集成有 MCU 数字接口、
数据锁存器、键盘扫描等电路。封装SOP18/DIP18
VK1S68C --- LED驅動IC 10x7/13x4段位 10段7位/11段6位共阴
10x2按键,封装SSOP24
VK1Q68D --- LED驅動IC 10x7/13x4段位 10段7位/11段6位共阴
10x2按键,封装QFP24
VK1S38A ---  LED驱动IC 8段×8位  封装SSOP24
VK1638 ---是一种带键盘扫描接口的LED(发光二极管显示器)驱动控制专用IC,
内部集成有MCU数字接口、数据锁存器、LED驱动、键盘扫描等电路,封装SOP32
VKL060_V1.3-CN规格书.pdf (1.8 MB)

VKL060_V1.3-EN.pdf (6.61 MB)
VKL060参考电路.pdf (378.44 KB)
SSOP24(150mil-0.635).pdf (1.38 MB)
