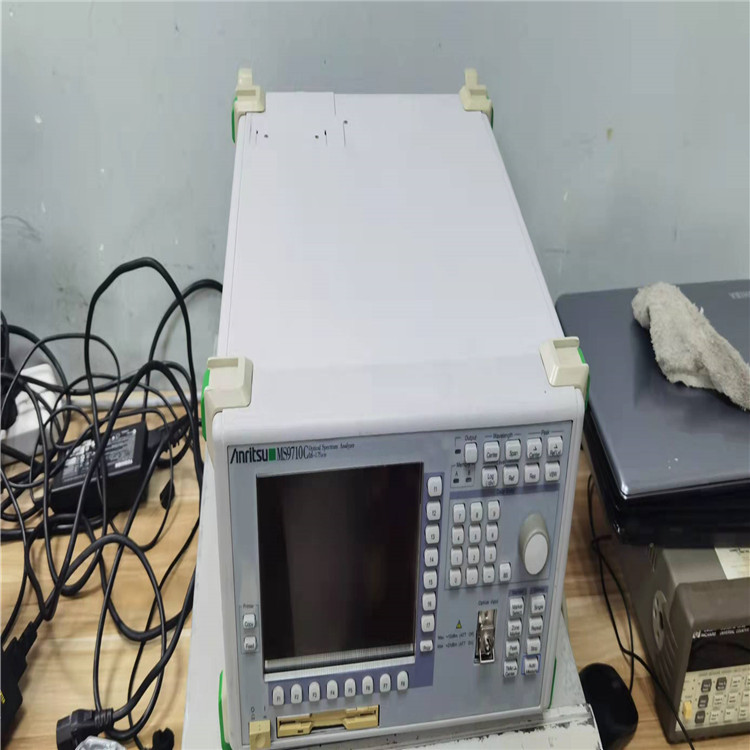

日本原装Anritsu安立MS9710C，MS9710A，MS9710B光谱分析仪
深圳市捷威信电子仪器有限公司
谭会平13554860890
MS9710C 是 Anritsu 的光分析仪。光谱分析仪，又称光分析仪，是一种测量光源功率的精密仪器。该电子测试设备用于监测指定波长范围内的功率分布。它在图表中显示测量值，其中功率是垂直刻度，波长是水平刻度。

附加功能：

• ±20 pm 的波长精度（WDM 波段）

• 动态范围为 42 dB（距峰值波长 0.2 nm）、70 dB（距峰值波长 1 nm）

• 最大分辨率 (FWHM) 为 0.05 nm。

• 对多达 300 个通道的波长、电平和 SNR 进行 WDM 测量

• –90 dBm 光接收灵敏度

• 具有可调谐激光源的跟踪功能

•



70 dB 动态范围
距峰值波长 0.2 nm 处的动态范围优于 42 dB，最小值为 58 dB。在距离峰值 0.4 nm 处，允许对具有 50 GHz（0.4 nm）信道间隔的 DWDM 系统进行高精度测量。该分析仪展示了其在 WDM 光源 SNR 测量以及窄带光学带通滤波器评估方面的卓越表现。

–90 dBm 保证光接收灵敏度
MS9710C 通过抵消噪声和杂散光的影响，在很宽的范围内实现了改进的 S/N。1250 至 1600 nm 波长范围内的 RMS 噪声电平最大为 –90 dBm。下面的屏幕显示是测量1550 nm DFB-LD光源时获得的波形，功率电平为–85 dBm；一次扫描只需 25 秒。使用扫描平均可以提高 S/N 比。

依赖波分复用传输
由于传输容量的需求增加，大容量传输技术的研发日趋活跃，波分复用技术(WDM)也开始得到应用。这种波分复用传输技术需要对每个通道的信号质量和波长传输特性进行定量测量。
用于此目的的测量仪器需要高度准确的波长和电平测量。此外，光纤放大器 NF 的准确测量需要极好的偏振相关损耗特性和电平线性度规格。
为此，MS9710C 设计在 1520 至 1620 nm 波段以及扩展波段（L 波段）至 1620 nm 中实现了出色的波长和电平规格。特别是，波长精度可以使用可选的内部参考波长光源自动校准；校准后精度优于±20 pm。

完整的功能阵容
除了其出色的基本功能外，MS9710C 还配备了其他有用功能的完整阵容：

• 器件分析：用于分析和评估光学器件（DFB-LD、FP-LD、LED）的波形

• 波形分析：用于通过RMS和阈值方法进行波形分析；SMSR、半宽评估、WDM 波形分析

• 应用测量：EDFA NF 和增益测量、偏振模色散测量

• 调制、脉冲光测量：最大。频率范围 (VBW) = 1 MHz

• 标记

• Multimarkers：最大的标记功能。300分

• 区域标记：用于区域内的波形分析 峰值/谷值搜索：搜索峰值或谷值

• 功率监视器：还具有光功率计功能

• 真空波长显示：将显示的波长转换为真空中的值

• 外部接口：GPIB、RS-232C、VGA监控输出



MS9710C 是一款衍射光栅光谱分析仪，用于分析 600 至 1750 nm 波段的光谱。除了LD和LED光谱测量等用途外，它还具有测量光隔离器等无源元件的传输特性以及光纤放大器系统的NF/Gain的功能。除了其基本特性外，衍射光栅（正在申请专利）的卓越稳定性和可靠性提供了严格的电平和波长规格，尤其是在 WDM 波段。该分析仪以 Anritsu 的高水平技术为后盾，具有用户要求的动态范围、接收灵敏度和扫描速度。高灵敏度满足当今测量仪器的严格要求。尤其，

MS9710C 光谱分析仪是流行的 MS9710B 的后继产品，但具有改进的功能和更高的性能。规范已针对用于 WDM 通信的重要 1.55 μm 波段进行了升级，并且还进行了优化以包含 L 波段（1570 至 1620 nm）使用的新要求。除了高可靠性和出色的基本性能外，该分析仪还具有全方位的应用功能，以支持在最快的时间内进行准确的测量。

​
