晶丰BP2506X低功耗恒压恒流芯片 无噪声 PWM/PFM准谐振多模式控制

哈哈加油

1方案：晶丰BP2506X低功耗恒压恒流芯片 无噪声 PWM/PFM准谐振多模式控制

2品牌：晶丰明源
3特点：BP2506X是一款低功耗恒压恒流控制芯片。恒流状态下芯片工作在电感电流临界连续模式，恒压状态下芯片工作在电感电流断续导通模式，适用于85Vac~265Vac全范围输入电压的非隔离电源。
BP2506X芯片采用电压电流控制技术，不需要环路补偿电容，即可实现优异的恒压恒流特性，极大的节约了系统成本和体积。
BP2506X芯片集成高压启动和供电电路，采用PWM/PFM多模式控制技术，从输出端给VCC供电，能有效降低系统待机功耗，提高效率和动态性能，并减小系统工作在轻载时的噪声。
BP2506X具有多重保护功能，包括输出短路保护、CS开路保护、过温保护等
BP2506X采用SOP8封装。
4性能：
低待机功耗<30mW
全负载范围无噪声
集成高压启动和供电电路
非隔离系统Buck恒压恒流输出
PWM/PFM、准谐振多模式控制
土3%输出电压精度
土5%输出电流精度
内置软启动
线电压补偿
逐周期限流
输出短路保护、CS开路保护、过温保护
5应用：非隔离辅助电源，电机驱动电源，LED驱动电源

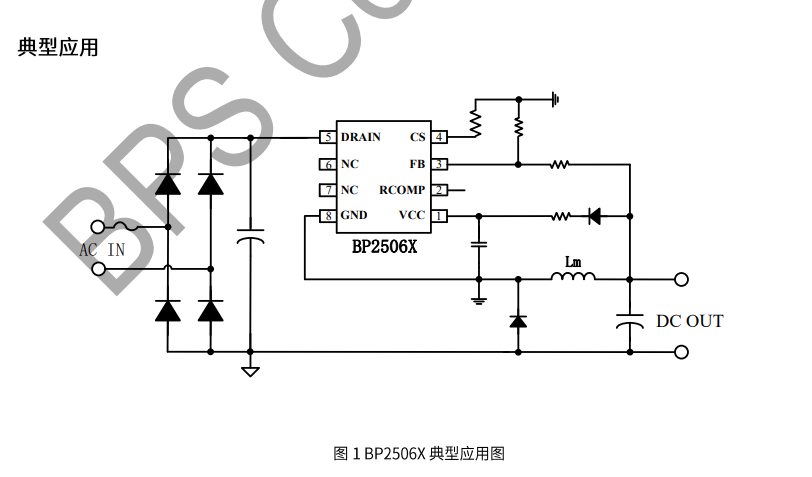

6原理图：
