应用在温度报警器领域的数字温度传感芯片
发布时间：2023-2-17 09:14
发布者：liao775a
|
温度报警器是利用温度传感器对外界的温度进行实时检测的仪器。当温度超过或者低于用户所设定的一个临界值时，向外界发出警报。温度报警器原理是通过测量温度变化来发现危险的温度趋势并及时警报的技术；温度报警器通常是由温度传感器、控制电路和警报装置组成；温度报警器的工作原理是当测量的温度达到或超过设定的告警阈值时,就会通过发出声音、显示或者其他的方式给出警报。
火灾时物质的燃烧将产生大量的热量，使周围温度发生变化。温度报警器是对警戒范围中某一点或某一线路周围温度变化时响应的探测器。它是将温度的变化转换为电信号以达到报警目的。 温度检测/指示电路由电阻器RI、R2、控制集成电路IC1、热敏电阻器（温度传感器）RT、电位器RP、二极管VDI和发光二极管VL1～VL3组成。声音报警电路由二极管VD2、VD3、电阻器R3、R4晶体管V、电子开关集成电路IC2和蜂鸣器HA组成。接通电源开关S后，电池CB为整机电路提供4.5V工作电源。 RT用来检测环境温度，其阻值随着温度的升高而减小，IC1的2脚电压随着RT的阻值变化而变化。RP用来设定监控温度。当环境温度适宜（在RP的设定温度范围内）时，ICl的2脚电位介于高电平与低电平之间，12脚输出低电平，10脚和II脚输出高电平，VL2点亮，VL1和VL3不发光，声音报警电路不工作，HA不发声。 当环境温度偏低时，RT的阻值增大，使IC1的2脚电压升高，当IC1的2脚和5脚变为高电平时，11脚和12脚将输出低电平，使VL1和VL2点亮，VD2和V导通，IC2也导通工作，HA发出报警声。 当环境温度升高时，RT的阻值随之减小，使IC1的2脚电压下降。当温度偏高使IC1的2脚和4脚变为低电平时，10脚和12脚输出低电平，使VL2和VL3点亮，VD3和V导通，IC2也导通工作，HA发出报警声。改变RI和R2的阻值，可以改变温度监控范围。也越大。R1与R2的阻值比越大，温度监控范围也越大。

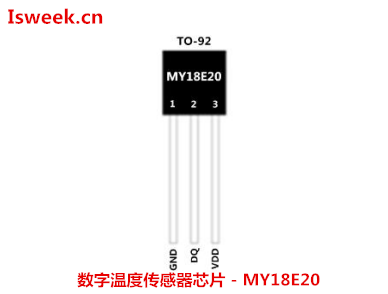

这里小编推荐一款由工采网代理的国产品牌MYSENTECH推出的温湿度传感芯片，数字温度传感器芯片 - MY18E20，该款芯片感温原理基于CMOS半导体PN节温度与带隙电压的特性关系，经过小信号放大、模数转换、数字校准补偿后，数字总线输出，具有精度高、一致性好、测温快、功耗低、可编程配置灵活、寿命长等优点。 MY18E20内置非易失性E2PROM存储单元，可用于保存芯片ID号、高低温报警阈值、温度校准修正值以及用户自定义信息。提供多种封装样式的单总线接口0.5℃数字温度芯片，以满足客户不同使用场景需求，如表贴型M601B DFN8封装（2*2*0.55mm）、M1601B SOT23-3封装（2.9*2.8*1.1mm）、MTS01B DFN8封装（2.5*2.5*0.75mm），小直插型MY1820 TO92S封装、M1820 TO92S封装等。产品广泛应用在板级监控、环境温度、智能家电、智能家居、消费电子等领域。 在温湿度传感领域，浙江MYSENTECH便是国产品牌中的佼佼者。了解更多关于浙江MYSENTECH温湿度传感芯片的技术应用，请联系：133 9280 5792(微信同号)
|
