智能化半导体设计中的电容式触摸芯片GTX312L
发布时间：2023-2-14 09:22
发布者：liao775a
|
半导体产业发展的底层驱动力是人类社会经济活动的发展，以及信息化、电气化、 智能化程度的提升。自从全球第一颗芯片在 1958 年被发明以来，半导体产品已经 渗透到了人类生活几乎所有方面。 半导体产业周期波动的原因来自于技术升级、产能投资、库存波动等多个维度。其中维度较长的是由终端技术升级带动的技术周期，往往由新技术领域、新终端应用场景的开拓带动，周期长度可达8-10年；较短的是库存周期，由于产业供需关系的变化和自我调节，行业销售额和库存增速呈现长度约2-4年的周期波动。 宏观层面来看，目前全球需求依然受到流动性收缩、高油价等因素的压制。半导体行业与全球经济之间存在显著的乘数效应。宏观经济的波动将以更加剧烈的形式反馈到半导体产业链的各个环节。 同时从微观层面看，部分细分领域亦呈现快速增长态势。例如疫情影响下，居家办公需求迅速兴起，带动PC、平板等消费终端需求旺盛，线上活动的增加也进一步推动了数据中心建设的节奏。另一方面，新兴下游行业（如新能源车和光伏）迎来技术或成本突破，需求快速增长。

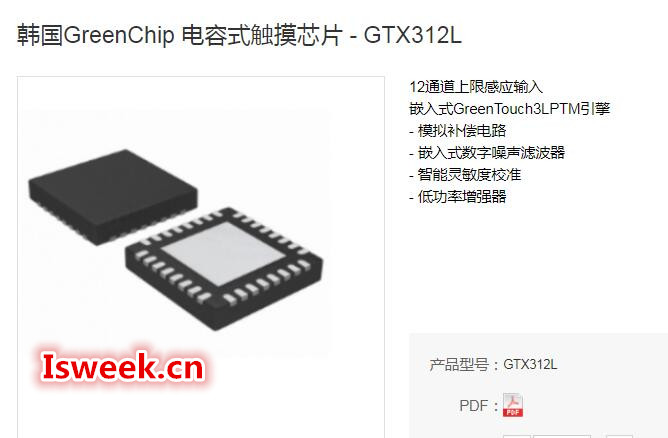

GTX312L是韩国GreenChip推出的一款具有智能灵敏度校准功能的12通道电容式触摸传感器芯片，采用I2C通信协议，对各种噪音和环境的变化可靠性有保障，低功率发动机可以增加产品的使用时间，内部控制寄存器可以使用I2C读写接口。 内建稳压电路功能，低速采样率 8Hz 的睡眠模式下：典型值 4.5uA，提供 8 个直接输出独立端口，支持I2C接口输出，具有选项选择有效键较大输出时间大约为 80Sec，上电后需要 0.5Sec 稳定时间，在此期间内请勿触摸按键面板，所有的功能触摸无效，自动校准，当所有按键在一段时间内没有被触摸到时，芯片系统重新校准时间约为 4.0Sec。 GTX312L具有内部上电复位和外部复位功能。内部复位操作为用于初始上电复位，外部复位操作由NRST引脚完成。通过NRST引脚输出的低脉冲信号是用于突然复位的，而突然复位需要进行密集的系统复位，NRST pin是浮动的，当外部复位不使用时，不需要外部复位组件。 工作特点： 1、供电电压范围宽:1.8V ~ 5.5V 2、12通道智能锁专用触摸芯片 3、可PIN TO PIN替换TSM12 4、比TSM12更强的抗干扰性能，可以抗住特斯拉线圈干扰，ESD 8KV 5、可节省大部分外围器件 6、待机电流10uA左右 7、封装：QFN-32L 同时GTX312L芯片封装QFN-32L (5.00 x5.00x0.75, e = 0.50)通过无铅认证；供电电压范围宽:1.8V ~ 5.5V；可实现一块方案板集成指纹加触摸按键两种开锁控制的组件，在传统门锁方案要求低功耗的基础上提升了指纹算法处理的响应速度，为客户带来了更好的应用体验。 ISweek工采网国内知名电子元器件供应平台，汇集了来自全球的高品质工业科技产品，所有产品均自原始生产厂商直接供货，提供样品和测试板，强大技术支持团队是您方案开发坚实后盾！ 在触摸领域，韩国GreenChip便是佼佼者之一。了解更多关于韩国GreenChip触摸芯片的技术应用，请联系：133 9280 5792(微信同号)
|
