IU5302 恒压充电电压可设定的2A单节磷酸铁锂电池/锂电池充电管理IC方案
发布时间：2023-2-13 17:31
发布者：eechina
|
作者：深圳市永阜康科技有限公司 引言 锂电池、磷酸铁锂电池等生活中随时可见。通用的磷酸铁锂电池标称电压是3.2V、满电电压是3.6V。锂电池标称电压是3.7V、满电电压是4.2V。但是也有些类型的锂电池规格满电电压有4.2V、4.35V、4.4V，甚至有4.45V的。一般来说4.35V或是以上的属于高压电芯，能量密度比较高。 在电池电量用尽后，怎样锂电池进行充电呢？市面上有很多充电管理IC可以协助我们完成整个充电过程。电池的充电过程，大致划分为四个阶段，即1涓流充电；2恒流充电；3恒压充电；4停止充电。以最常见充电芯片4054为例，标准的锂电池（满电4.2V）充电过程如下图所示：
现在市场上常见的充电芯片，恒压充电电压（俗称转灯电压、充满截止电压等）一般是固定的。如锂电池的充电管理芯片一般为4.2V，磷酸铁锂电池的充电芯片一般为3.6V，无法满足各种不同类型电池的充电应用。深圳市永阜康科技有限公司总结充电管理芯片的应用痛点，大力推广一款2A同步降压型充电管理IC-IU5302，恒压充电电压可调（2V-5V）、可以满足单节磷酸铁锂电池、锂电池及其它类型电池的充电需求。 IU5302概述及特性 概述 IU5302T是一款5V输入，支持单节磷酸铁锂电池或锂电池的降压充电管理IC。IU5302T集成功率MOS，用同步开关架构，使其在用时仅需极少的外围器件，可有效减少整体方案尺寸，降低BOM成本。IU5302T转换器有2A的充电电流能力，充电电流可以通过外部电阻灵活可调。 IU5302T内置四环路来控制充电过程，分别为恒流（CC）环路、恒压（CV）环路、芯片温度调节环路、可智能调节充电电流，防止拉垮适配器输出，并匹配所有适配器的输入自适环路。IU5302T输入自适应点通过外部分压电阻灵活可调。 IU5302T通过调节电池外部反馈电阻的分压比例，得到不同的恒压充电电压值，从而适配不同规格的单节电池。 IU5302TC有完善的保护功能，包括输入欠压/过压保护、电池过压和短路保护、电池温度保护NTC功能、芯片温度保护，充电超时保护。此外芯片通过外接的LED指示灯对充电过程实现全程监控。采用 DFN2X2_10L封装。 描述 输入电源电压3.5V-7V 同步降压充电 充电电流外部可调（100Ma-2A）,最小终止电流10mA可支持小电池应用 ±1%电池恒压精度 输入自适+电流限制功能，自适+点外部可调 NTC功能 恒压充电电压2V-5V可调，适配不同规格的单节磷酸铁锂电池、锂电池等 最大充电时间限制 内置功率MOS 充电状态指示 芯片过温保护，芯片温度自适+调节 输入欠压和过压保护 电池短路和过压保护 IU5302T应用信息 1、IU5302T脚位图
2、IU5302T管脚说明

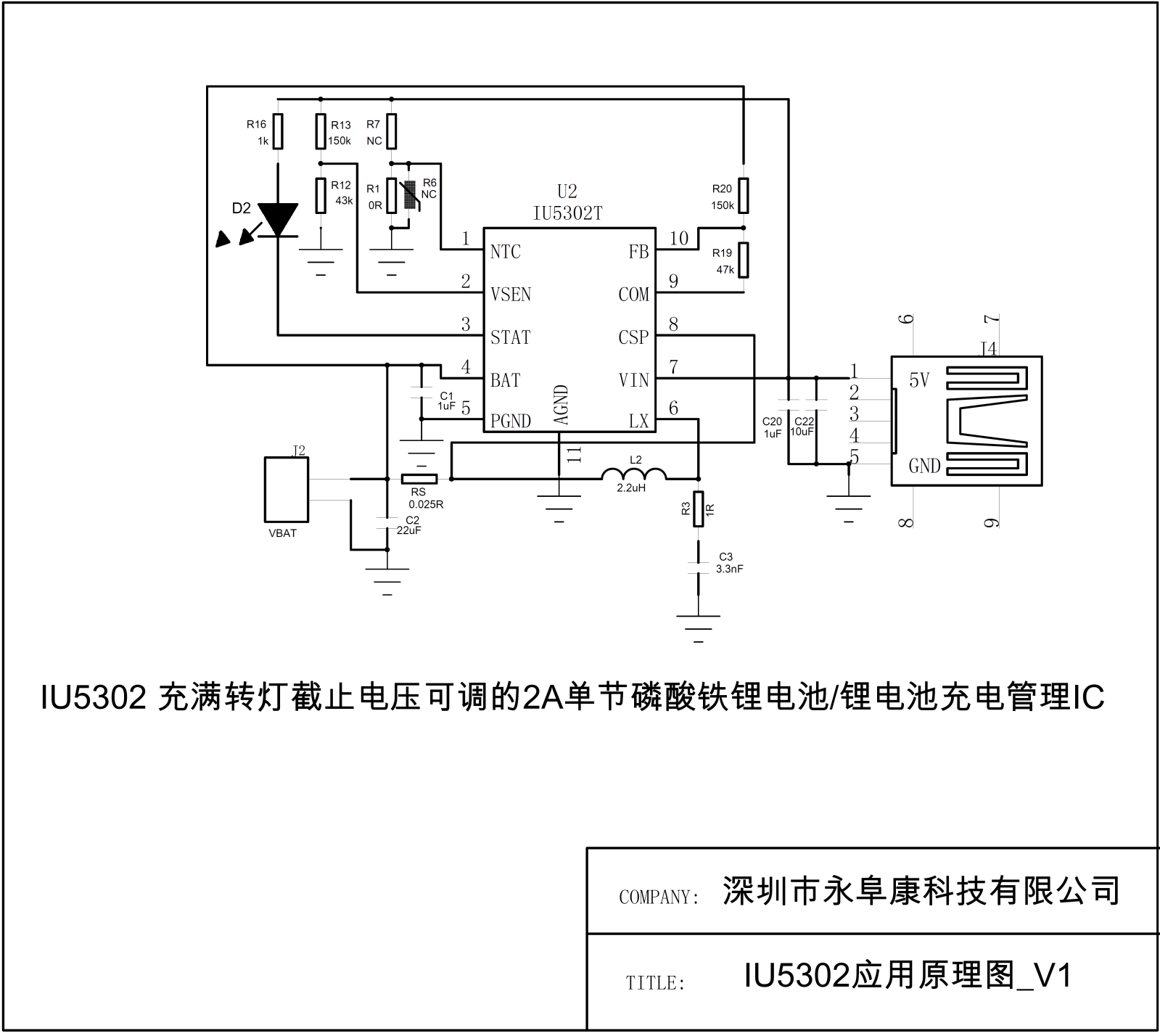

3、IU5302T DEMO板原理图
4、IU5302T DEMO板PCB顶层设计图

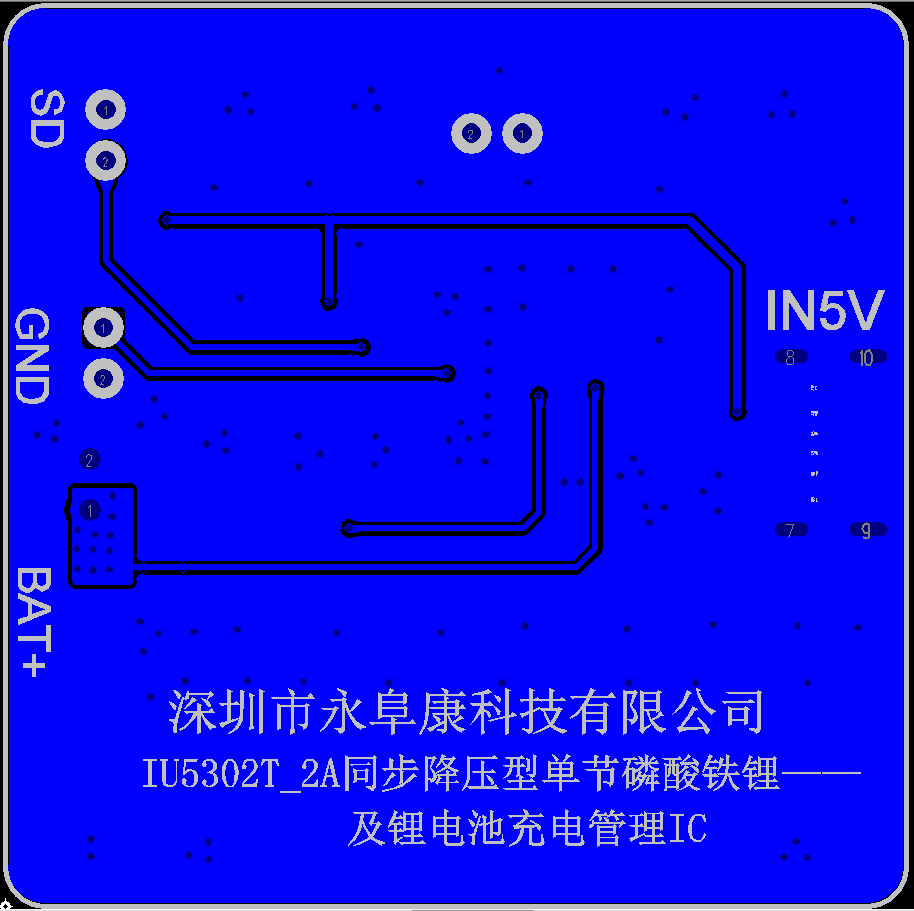

5、IU5302T DEMO板PCB底层设计图
6、IU5302T DEMO板贴片图

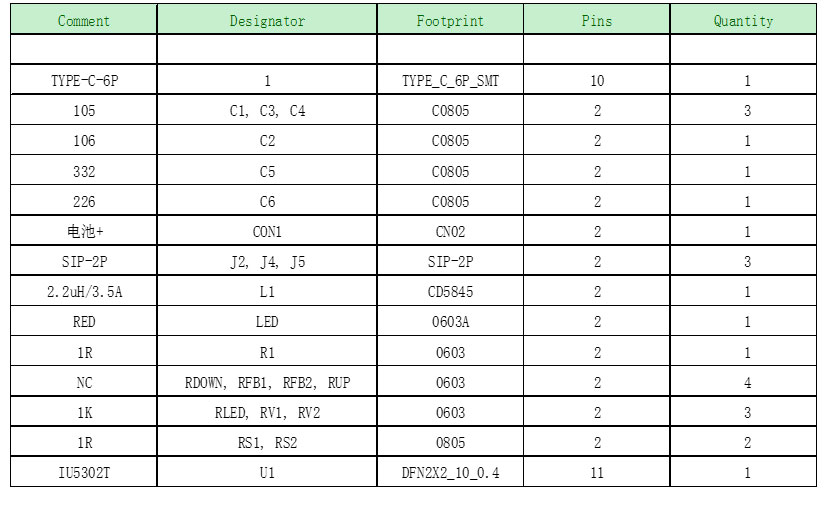

7、IU5302T DEMO板物料清单

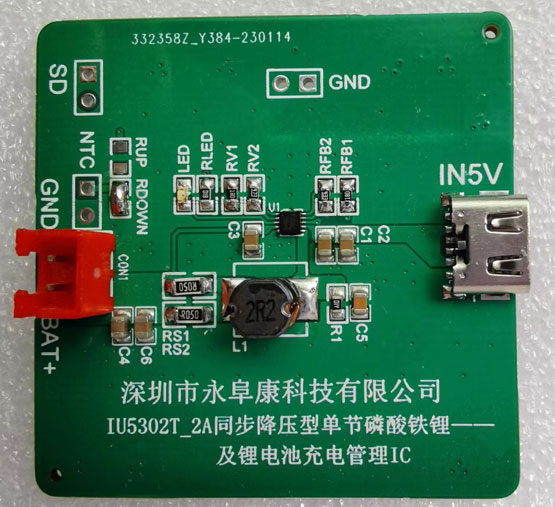

8、IU5302T DEMO板实物图
|
