15-150V降压5V0.8A DC-DC降压IC 替代PN6005、PN6006
发布时间：2023-2-1 10:10
发布者：小郑
|

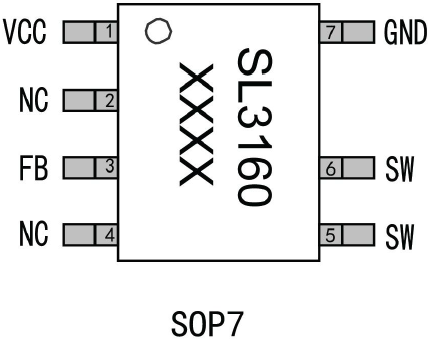

方案应用：森利威尔SL3160 150V耐压IC替代PN6005、PN6006电源芯片 概述 SL3160 是一款用于开关电源的内置150V 高压MOSFET 的DC-DC 控制器。 SL3160 内置高压启动和自供电功能，可满足快速启动和低待机功耗要求。具有自适应降频功能，可进一步优 化轻载条件下的转换效率。芯片内置软启动功能，能减小器件应力，有效防止电感电流过冲。 SL3160 内部还集成了各种异常状态的保护功能，包括VCC 欠压锁定，输出过载保护， 过温保护，短路保护等。 SL3160 采用SOP7 封装。 特征 ● 最大900MA 输出电流 ● 13V 至150V 宽工作电压 ● 内置150V 功率MOSFET ● 固定5V 输出电压 ● 最高75KHz 开关频率 ● VCC 欠压锁定保护 ● 过温保护 ● 输出短路保护 ● 输出过载保护 ● 低待机功耗 ● 轻载降频 应用 ● 备用电源 ● 电动工具 ● 电动自行车 ● 平衡车 ● 以太网供电 典型应用图
|
