坤恒顺维发布高性能频谱/矢量信号分析仪KSW-VSA01
发布时间：2023-1-3 13:56
发布者：科技新思路
|

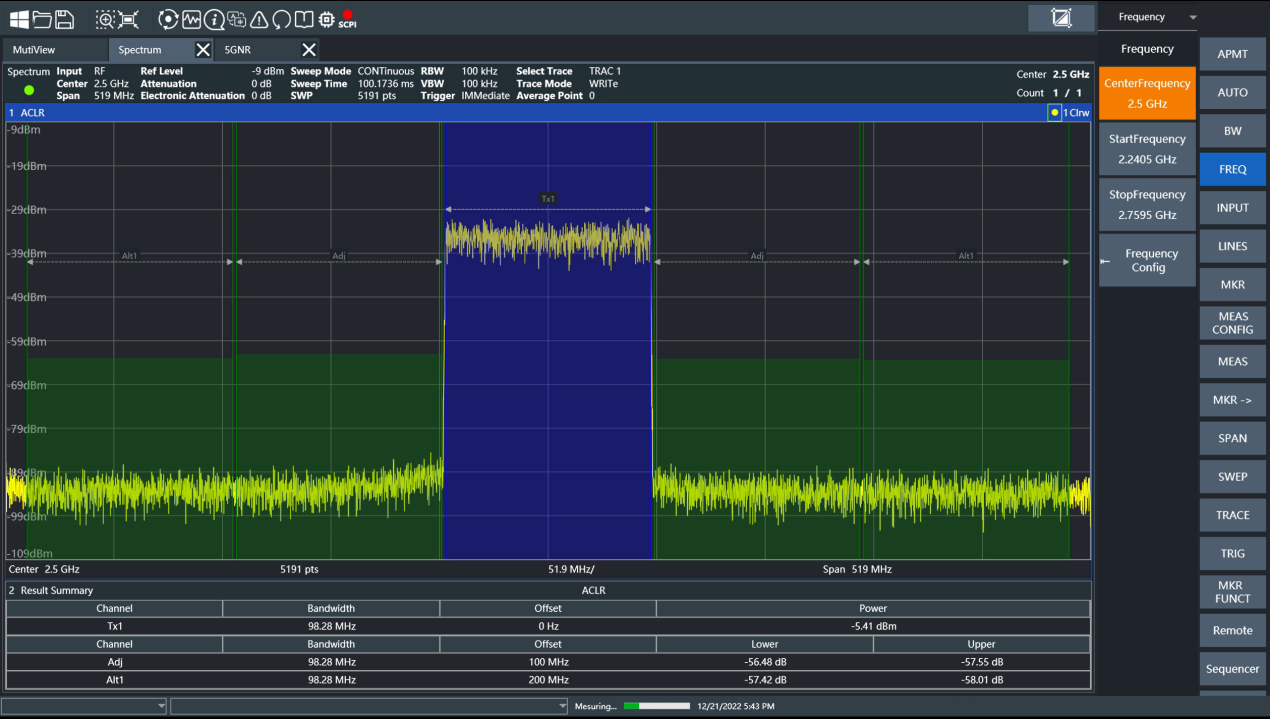

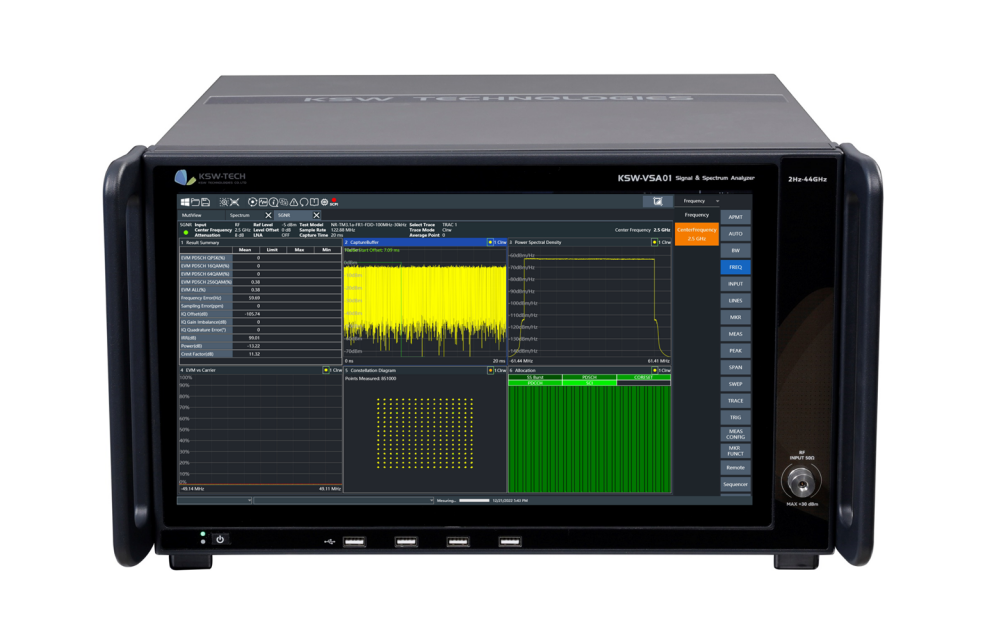

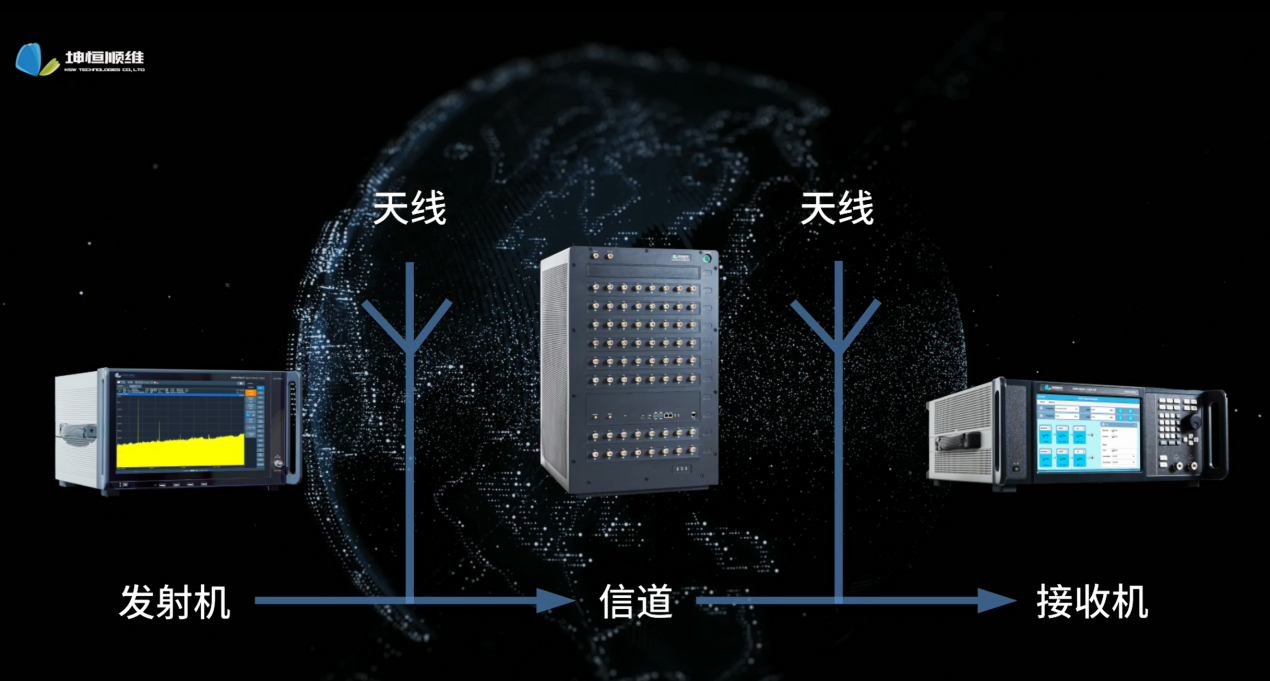

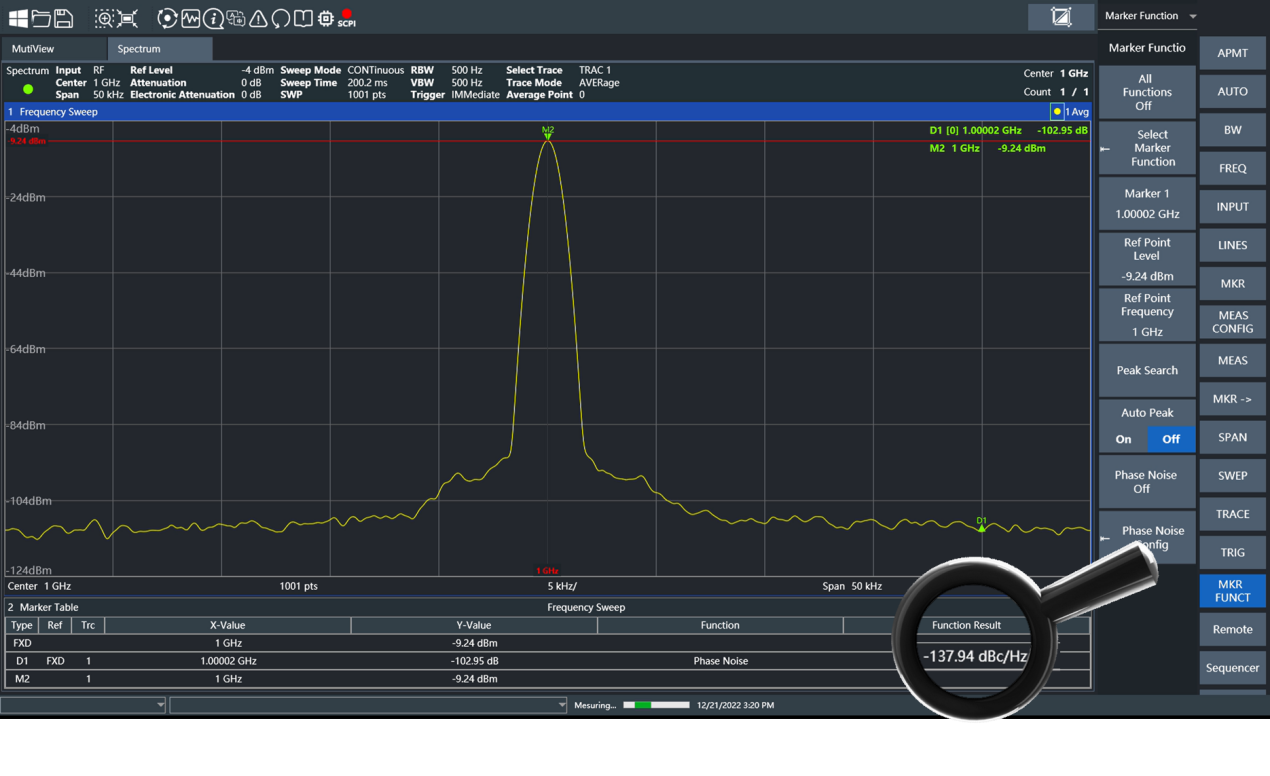

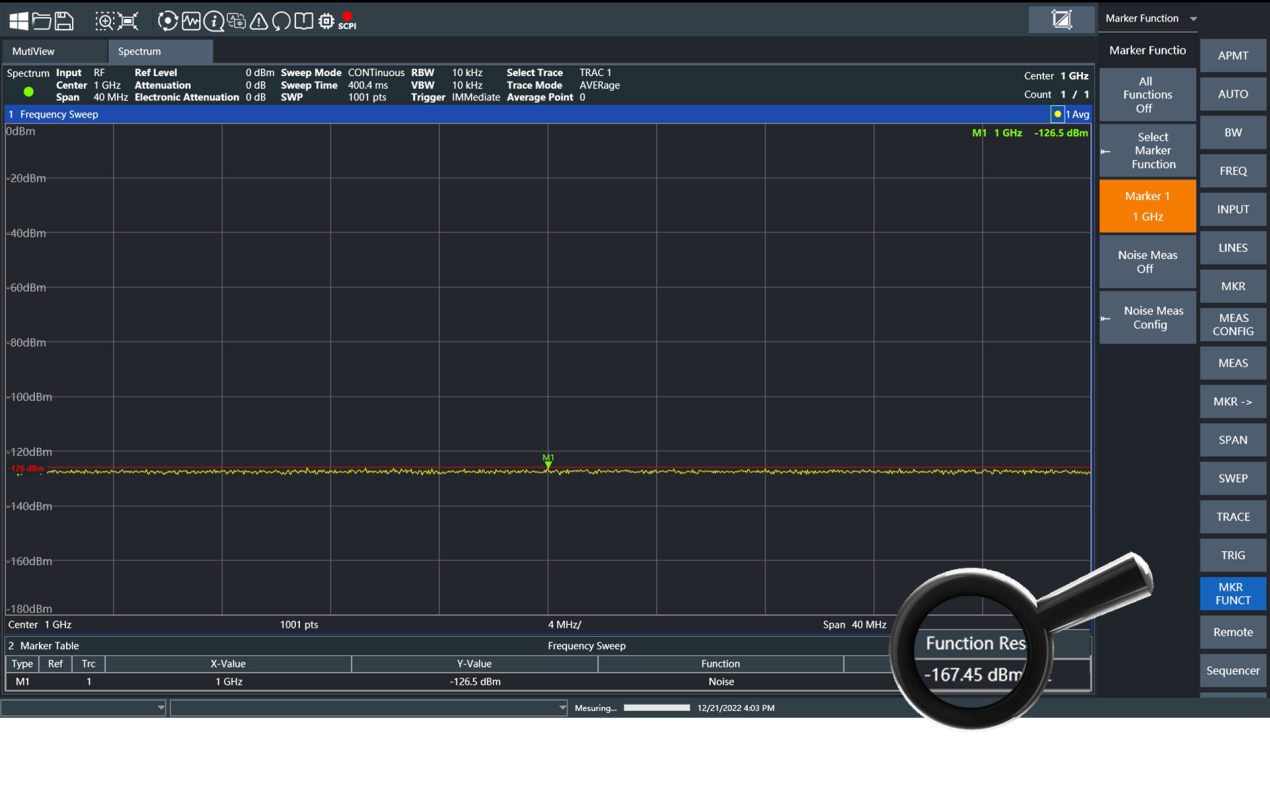

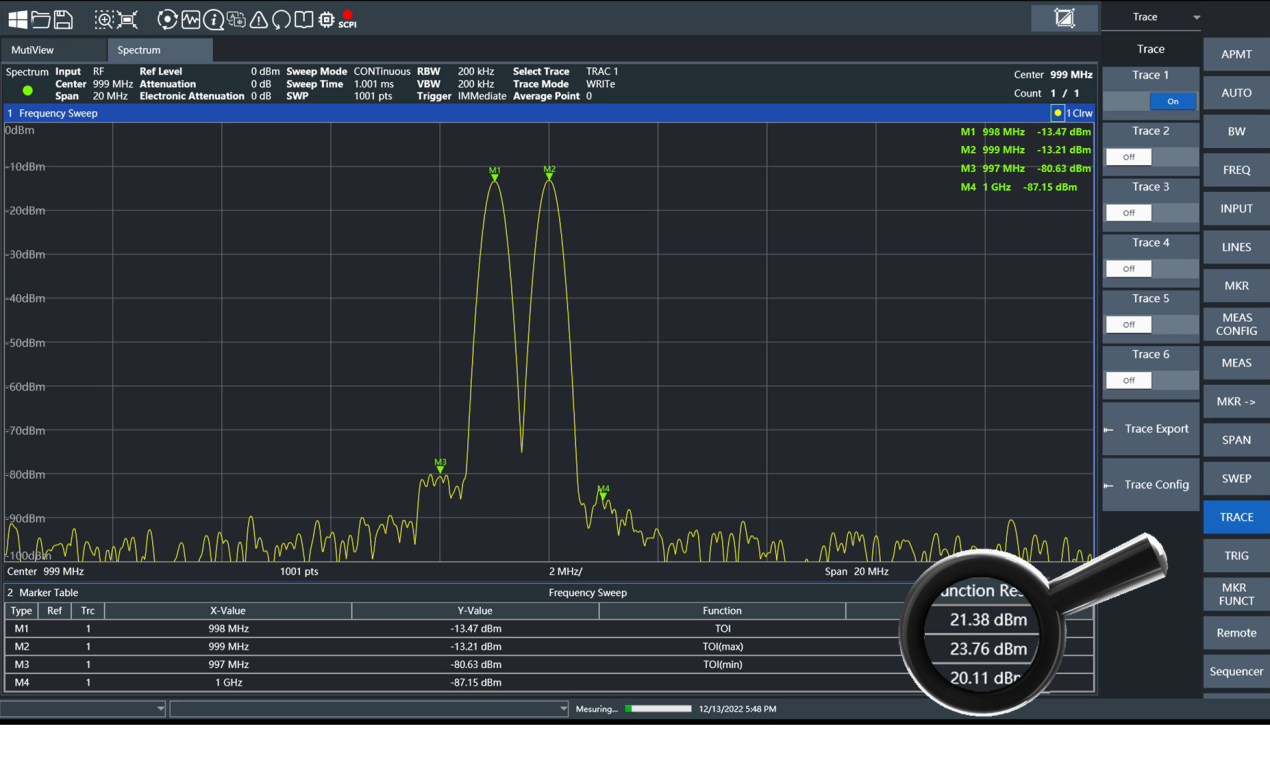

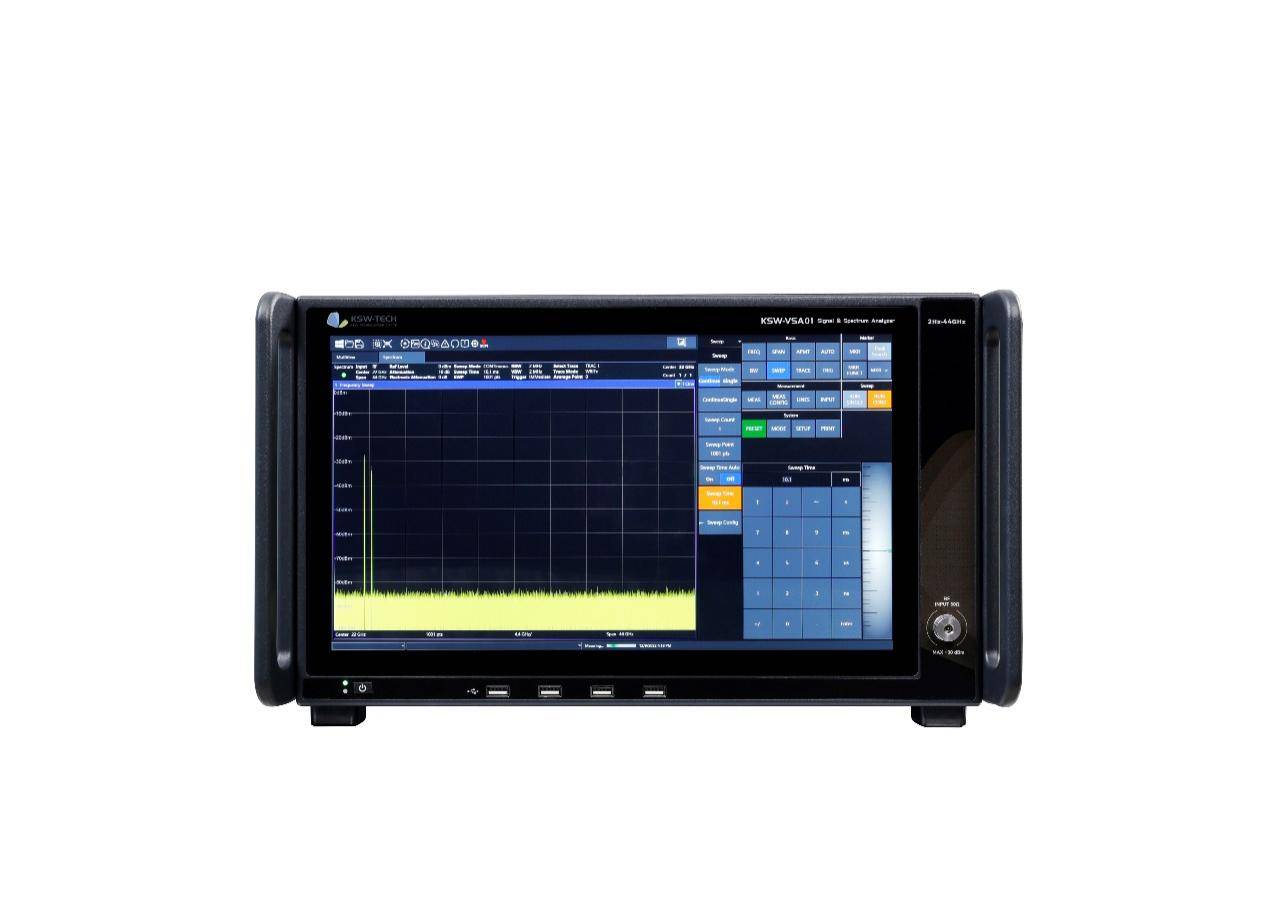

射频性能对于无线通信设备和元器件的研发和生产测试至关重要，坤恒顺维针对实验室和产线测试应用开发了最新的KSW-VSA01频谱/矢量信号分析仪。KSW-VSA01兼具高性能频谱分析及多种通信制式信号的解调分析功能。 KSW-VSA01频谱/矢量信号分析仪，频率范围覆盖8、 26 和 44 GHz。 支持主流无线通信标准型号的解调分析，最大可配2GHz解调带宽，在同一时间段内能够获取更多的信息和细节。能够分析WiFi，5G NR等宽带信号，可应用于无线通信、卫星监测以及航空领域的研发和生产测试。  卓越的射频性能 本底噪声是频谱仪灵敏度的重要度量指标，决定了频谱仪可以检测到的最小电平， KSW-VSA01在开启前置放大器的情况下，底噪可达到-166dBm/Hz @1GHz，微弱信号也不会错过。与此同时，端口能承受的最大功率是+30dBm（1瓦）。  本底噪声实测截屏 相位噪声是关系到频谱分析仪本振稳定度的关键指标，频谱分析仪的固有相位噪声会限制我们测量相位噪声的能力，并影响数字调制信号的测量精度。相位噪声直接影响调制信号的解调底噪，雷达信号分辨率，也是区分频谱仪档次的重要参数，KSW-VSA01相位噪声典型值可达-135dBc/Hz (1GHz, offset=20kHz), EVM<0.37%（注1）能够助力工程师在苛刻的测试场景下仍获得可靠而准确的测试结果。 注1：5GNR FR1, 2.0 GHz carrier,100 MHz single carrier, 256 QAM, 30 kHz SCS, DC Punc off @3GHz 频点  相位噪声实测截屏 动态范围描述仪器可以同时测量最大信号和最小信号的能力，是频谱分析仪的重要指标。三阶互调截止点（TOI）和底噪共同决定了频谱仪的三阶互调动态范围，同时也决定了频谱仪自身测试邻信道功率比ACLR的能力。KSW-VSA01的TOI典型值可达+20dBm@1GHz，可以保证足够的线性度，结合极低的底噪，可以保证超大的三阶互调动态范围。  三阶互调截止点TOI实测截屏  5GNR信号解调截屏 全面的解调分析能力 现代通讯系统、雷达信号、元器件表征（如DPD）等，需要频谱仪具备极大的分析带宽。KSW-VSA01最大可配置2GHz分析带宽，并采用专有的校准方法，保证其带内的平坦度。另外可以选配800MHz的实时频谱分析功能RTSA。 多形式、全覆盖是6G时代的一个目标，无线信道的测量和建模至关重要。随着AI技术的发展，数据和模型双驱动的建模方法成为主流。KSW-VSA01可以配备6TB存储空间，方便外场测试和采集信道信息，也可以用于复杂电磁环境的采集和记录。 KSW-VSA01具备扫频频谱分析、FFT实时频谱分析、矢量信号分析等功能，并在不断的扩充中。 焕然一新的用户界面 KSW-VSA01采用全面屏，去除实体按键，支持多触点触控操作，为用户提供更加友好的人机交互体验，并且支持多窗口（多模式）工作，在界面上可录制SCPI指令。令使用者的信号分析更加高效。  KSW-VSA01频谱/矢量信号分析仪的发布，完善了坤恒顺维在发射机、接收机、空中接口的测试方案，家族矩阵的丰富与完善，将能够更好的助力企业技术加速前进，坤恒顺维将持续秉承“以技术创新驱动高质量发展”的企业精神，不断打造高质量的创新型产品，以卓越的研发实力推动行业技术进步！  |
