大联大品佳集团推出基于Infineon iMotion产品的冰箱压缩机方案
发布时间：2022-12-8 17:42
发布者：eechina
大联大旗下品佳推出基于英飞凌（Infineon）IMC101T的冰箱压缩机方案。
图示1-大联大品佳基于Infineon iMotion产品的冰箱压缩机方案的展示板图 如今，消费者在选购冰箱时不仅考虑外观、容量、价格等外在因素，更加注重冰箱的节能效果。作为冰箱能耗的主要部件，压缩机的质量好坏很大程度上决定了冰箱的制冷能力、能效水平和噪声水平。因此制造商在设计产品时，应选择高效的压缩机方案来满足智能、紧凑、节能以及低成本需求。由大联大品佳基于Infineon IMC101T推出的冰箱压缩机方案能够满足日益严格的能效法规同时，助力企业打造极具经济效益的产品。

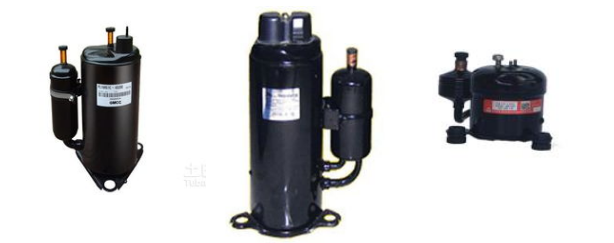

图示2-大联大品佳基于Infineon iMotion产品的冰箱压缩机方案的场景应用图 本方案基于Infineon iMOTION™智能驱动器，该驱动器结合了即用型FOC电机控制算法，并将数字电机控制IC（iMOTION）IMC101T-T038与三相CIPOS™ Micro智能功率模块相结合。这种组合为低功率电机驱动应用提供了功能齐全的紧凑型逆变器解决方案,是追求更高集成度和更小尺寸客户的理想选择。 IMC101T-T038是IMC100系列的产品，其内置Infineon面向下一代的运动控制引擎（MCE 2.0）。该引擎不仅实现了磁场定向控制（FOC），而且消除了开发电机控制算法时所需的软件编码需求。
图示3-大联大品佳基于Infineon iMotion产品的冰箱压缩机方案的方块图 借助此方案，不仅能够减少BOM数量、缩小PCB尺寸，还可以提高系统的可靠性，从而帮助客户轻松创造低能耗、小体积、运行更平稳的冰箱系统。 核心技术优势： 上市时间极短； 无需编程； 轻松完成电机参数设置和调校； 极低的BOM成本； 无需外部OPAMP或比较器； 单路分流无传感器FOC运行（支路分流/霍尔传感器可选）； 为功率级和电机提供完整保护； 栅极驱动器和功率级具有极高灵活性高集成度解决方案，采用IM231-L6S1B，内置过电流保护和UL认证的温度传感器； 交钥匙解决方案采用IMC101T-T038，具有+/- 0.6%的高速度精度和带扭矩补偿的振动抑制。 方案规格： 适用于变频驱动的高集成度解决方案； 所有数字和模拟元件均已集成； 无需外部OPAMP或比较器； 3.3V或5V电源； 下一代运动控制引擎（MCE 2.0）； 经过实地验证的计算引擎，用于实现高效正弦电机控制； 单路或支路分流； 无传感器或选装霍尔支持； 灵活主机接口/控制选项； 集成保护特性； 多电机支持，参数处理灵活； 高引脚数封装； iMOTION™驱动器IMD111T-6F040：即用型运动控制器，带脚本引擎和6通道SOI驱动器； RCD2-600V IGBT可实现最低EMI和损耗； 系统解决方案可实现高度集成、灵活的设计和最低EMI。 |
