SL2284Q 4.5V~40V宽输入范围同步降压DC-DC转换器
发布时间：2022-12-5 14:31
发布者：小郑
|

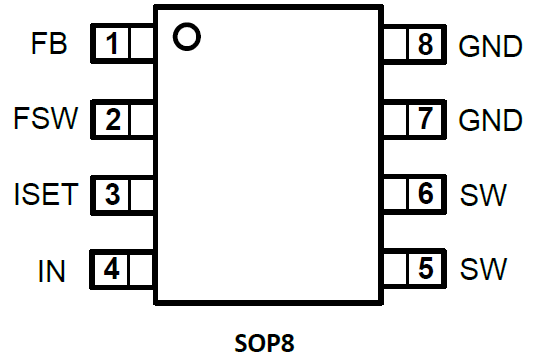

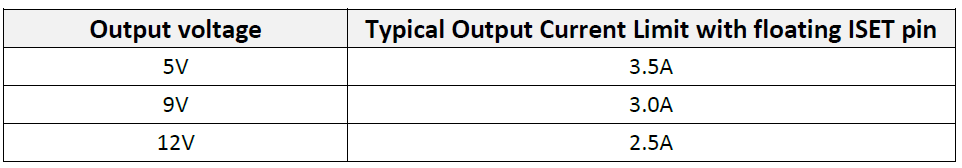

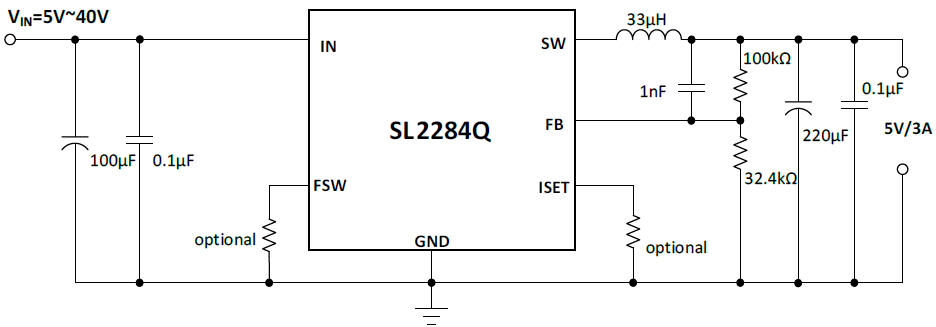

描述 SL2284Q是一种宽输入电压，高效率有源CC降压DC/DC变换器，工作在CV(恒输出电压)模式或CC(恒输出电流)模式。SL2284Q在5V输出时通过浮动ISET引脚提供最高3.5A的输出电流限制。开关频率可由外接电阻器设定。可获得最大100%占空比。SL2284Q内部集成45mΩ高侧和25mΩ低侧功率MOSFET。 先进的生产功能包括UVLO，热关机，软启动和输入OVP。 特点 ⚫  -MOS+N-MOS开关结构⚫宽输入电压:4.5V ~ 40V ⚫高达3.5A输出电流限制在5V输出 ⚫QC3.0恒定输出功率 ⚫高效率高达93%@24V到5V/3A ⚫ FM轻载运行⚫120kHz至440kHz可调频率 ⚫内部薪酬 ⚫输出行下降补偿 ⚫打嗝输出短路保护 ⚫±2%反馈电压精度 ⚫集成软启动 ⚫热停机 ⚫占空比高达100% ⚫考虑EMI的频率抖动 ⚫BOM成本低 ⚫SOP8软件包 应用领域 ⚫汽车充电器/适配器 ⚫可充电便携式设备 ⚫通用CC/CV电源供应商 典型电路图
|
