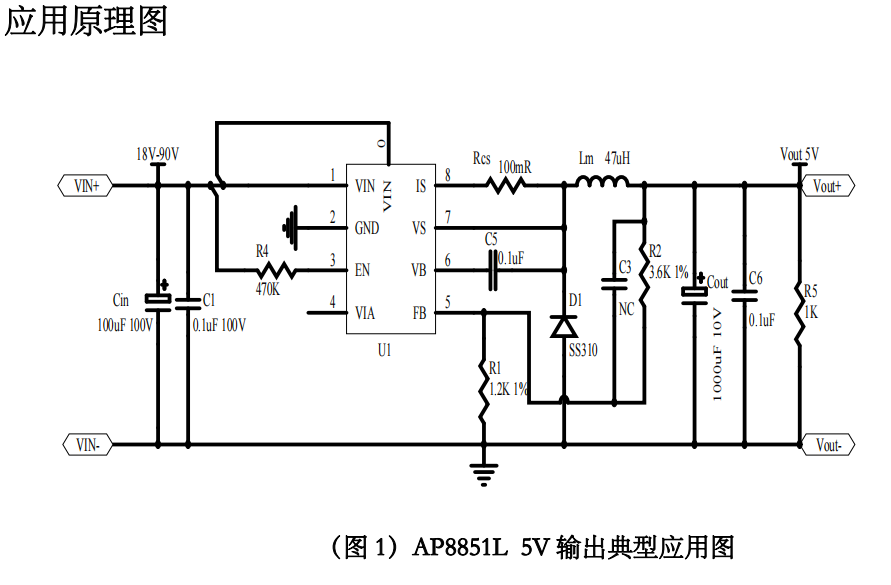

AP8851 电路原理图

发布时间:2022-12-2 09:59    发布者:swzbl12345
关键词: 原理图 , 降压 , 恒压



PCB 布板注意事项
输入电容VIN、VB 跟 VS之间自举电
容尽量靠近芯片管脚;芯片背面尽量
大面积铺铜,良好的散热,可以实现
更大的电流输出,大电流路径(GND、
VIN、VS、IS)走线尽量宽、短连接。
