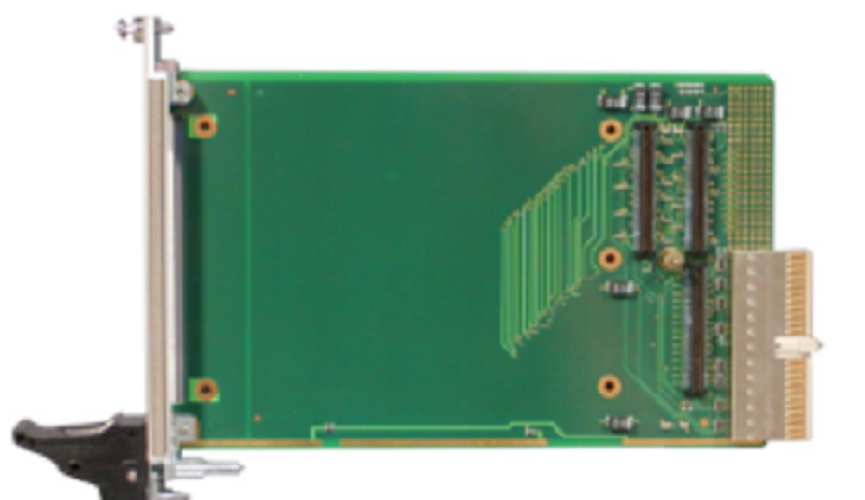

CPCI2PMC-8301载板转接卡

功能型号

CPCI2PMC-8301是一款3U CPCI转PMC母卡，它提供一个64-bit PMC插槽，可以通过连接不同的PMC模块来轻松实现CPCI系统扩展。CPCI2PMC-8301可以更好地满足工业级需求。本载板可以安装标准PMC模块，如PMC1553,PMC5565,PMC429等模块相连。能与其他厂商的标准PMC模块相兼容。

功能描述

功能：可使PMC板卡工作于cPCI机箱内。

载板基于3U cPCI规范，扩展PMC接口板卡的母板，支持64位33MHz PCI总线，兼容PICMG 2.0 、CompactPCI 2.3 R1.0和IEEE 1386.1 PMC标准。

64Bit/33MHz PMC 接口；

结构尺寸符合标准3U cPCI规范；

供电： ＋3.3V±10%； +5V±10%；

存储温度：-55～85℃； 板卡尺寸：160mm×100mm。

·3U CompactPCI单槽 (4TE/HP)结构

·单槽PMC卡

·+5V (I/O)信号环境

·64-位 CompactPCI总线，64-位 PMC总线

·全面的EMC屏蔽

·精确适宜的阻抗以达到最佳可靠性

特殊需求

如需要了解其它使用方法请联系我们。

配件

无任何配件

软件

本卡不需要安装任何驱动程序。

无需寄存器操作，PMC子卡安装到本接口卡后驱动无需做任何改动。
