ACM8625/ACM8628/ACM8622 I2S输入内置DSP数字功放IC系列助推音频产品升级迭代
发布时间：2022-11-23 16:55
发布者：eechina
|
作者：深圳市永阜康科技有限公司 引言 随着科技地不断发展和进步，大家对音质听感上也有更高的追求，音乐能让生活充满激情也可以让紧张的心情得到放松，在生活中有很大的作用，是文化的延续。不管是听歌还是看电视，音响都起到了非常重要的作用。音响是将音频信号转换放大声音的一种设备。音响体内自带功率放大器，对音频信号进行放大处理后由音响本身放出声音，使声音放大，音响音质的好坏会直接影响音乐的品质。 近几年越来越多的音频厂家选择从模拟输入功放升级到I2S数字功放，例如高性能Soundbar产品、大屏电视、车载音频、蓝牙音箱等，工程师越来越倾向于用数字功放。I2S输入数字功放芯片有以下优势： （1） 底噪超小。数字功放芯片因音频信号传输过程中不受干扰，底噪比模拟功放本身小很多。 （2） 走线简单，外围少。绝大多数的底噪大，有杂音等问题都来源于PCB走线或者器件干扰，很多板子因面积结构限制无法很好的规避干扰；数字功放不容易受外围的干扰，无需担心分地不当，没有PCB走线的烦恼；数字功放芯片增益通过I2C控制，无需外围电阻，更少外围元件。 （3） 自带DSP音效调整及DRC。模拟输入的功放芯片一般通过前级运放电路调音，数字功放很多都内置DSP，大大简化了调音的过程，；很多低端的蓝牙主控没有DRC功能，搭配数字功放芯片，在保证高品质音频输出的同时，整体电路BOM有性价比。 （4） 蓝牙信号直接对接功放，高效保真。蓝牙芯片本身内部信号都是数字信号，但考虑到外部可能接模拟功放，就会额外增加一个DAC转换芯片，而受到成本限制，一般精度都不高，有损音质。用数字功放就可以让数字信号直接对接，减少转换损失。 深圳市永阜康科技有限公司一直专注耕耘音频市场，现在大力推广苏州至盛半导体的I2S输入内置DSP数字功放芯片系列-ACM86XX，助推音频产品升级迭代。ACM86XX全系列芯片采用新型PWM脉宽调制架构，根据信号大小动态调整脉宽，在保证音频性能前提下，降低静态功耗， 提高效率，另外防止POP音的产生。高度集成了多种音效算法。内部模块可以独立控制，左右通道也可以独立控制。内部集成数字、模拟增益调节，信号混合模块，15 个 EQ 和 5 个 post EQ，3段 DRC 外加 1 段 Lookahead DRC 等多个独立模块，可实现多种音效。例如小信号低音增强，高低音补偿等功能可以通过这些模块实现。I2S输入的数字功放芯片在音质的冷暖度、解析力，背景的宁静、低频的震撼力度等方面，是传统模拟输入的功放不可比拟的。 产品选型及参数如下表：
说明二：双声道功放芯片系列，支持PBTL模式驱动单声道； 说明三：Rdson越小，驱动能力越强，效率越高； 说明三：全系列具有CLASS H动态调整升压、音频包络跟踪专利技术（电池系统播放时长延长50%），提升散热性能。 应用说明 1.ACM8622/ACM8625M/P/ACM8628 DSP数字功放DEMO板原理图

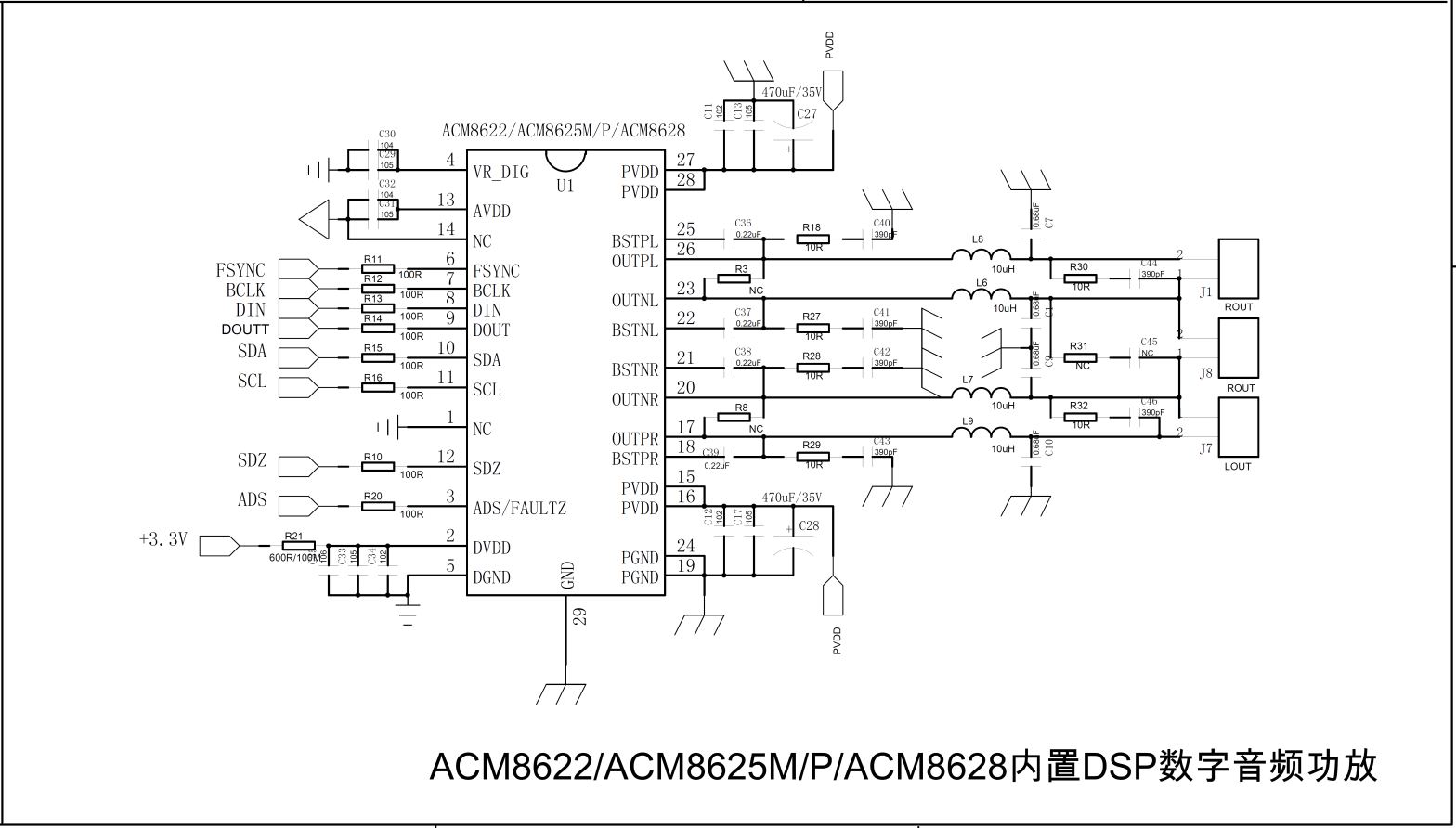

2.ACM8622/ACM8625M/P/ACM8628数字功放部分原理图

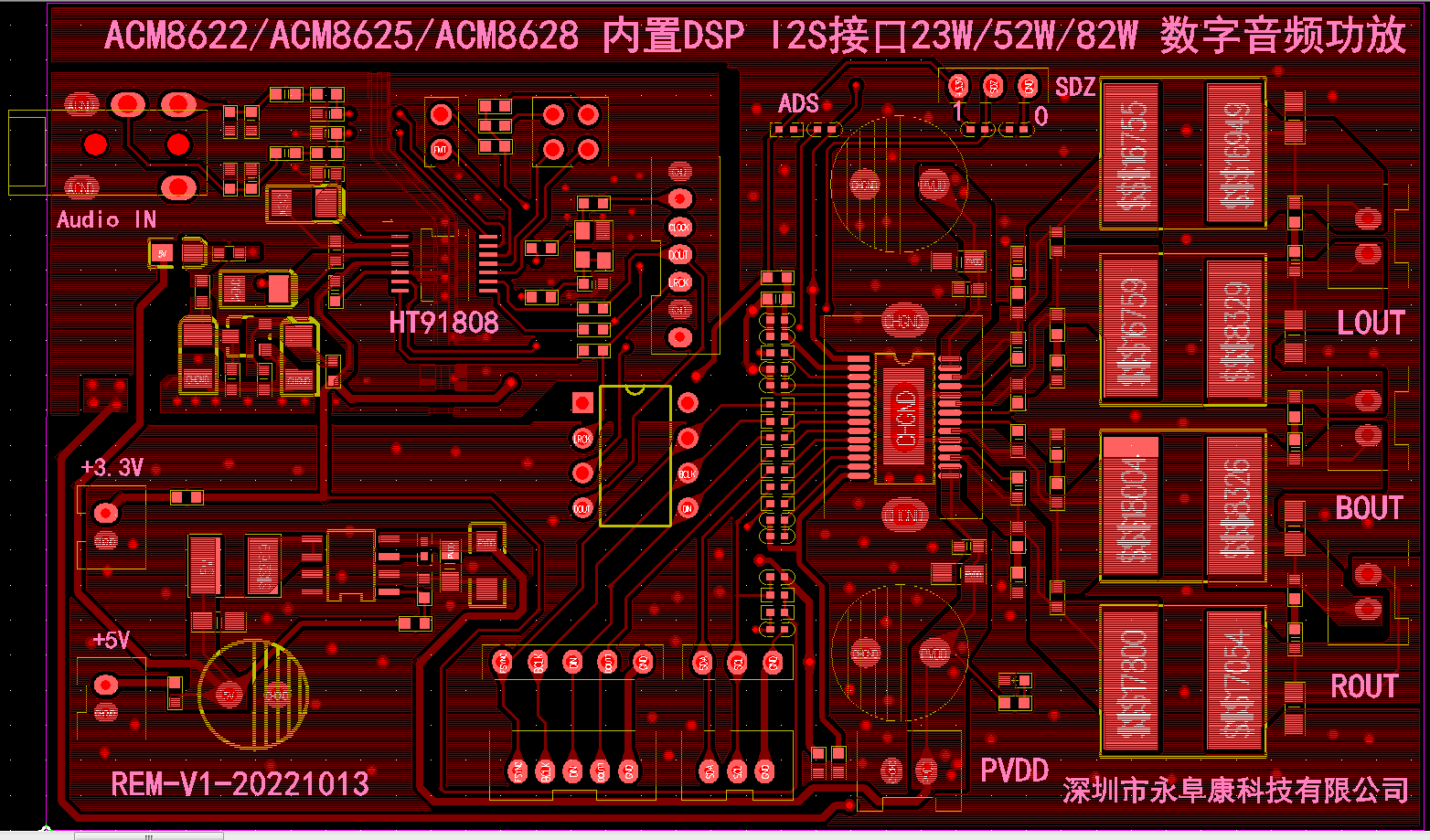

3.ACM8622/ACM8625M/P/ACM8628 DEMO板顶层设计图

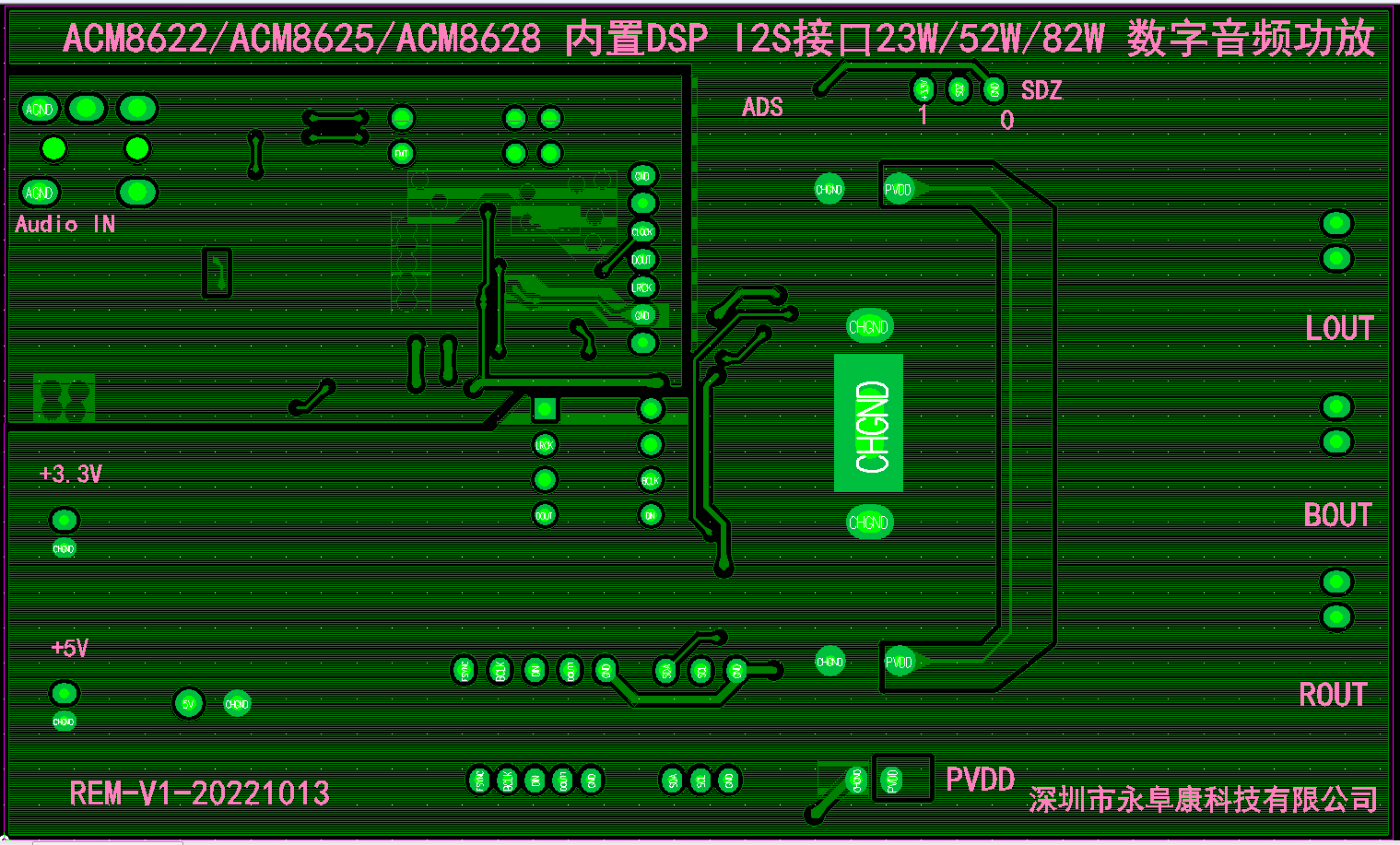

4. ACM8622/ACM8625M/P/ACM8628 DEMO板底层设计图

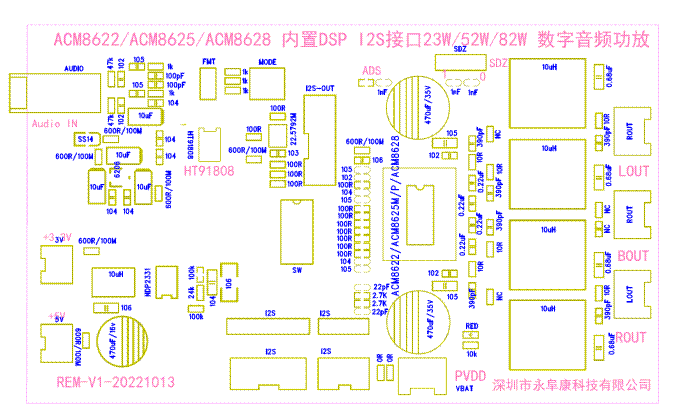

5 .ACM8622/ACM8625M/P/ACM8628 DEMO板贴片图
6.ACM8622/ACM8625M/P/ACM8628整体演示板物料清单

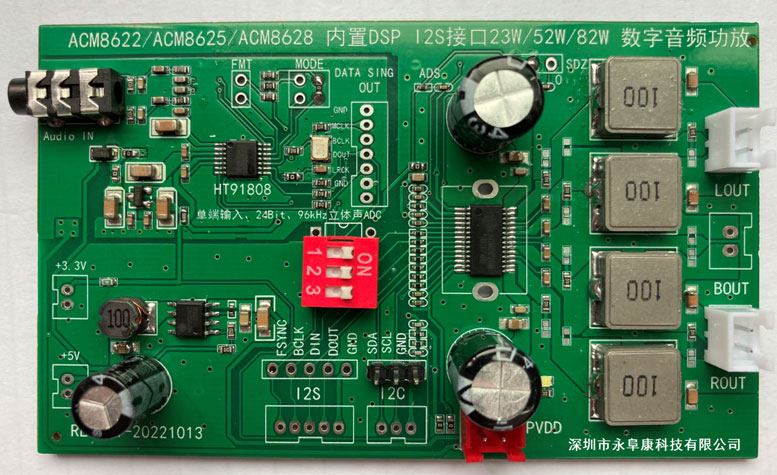

7 .ACM8622/ACM8625M/P/ACM8628整体演示板实物图
|
