ESR26 罗德与施瓦茨EMI测试接收机

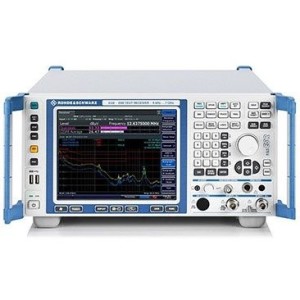

R&S ESR26 EMI 测试接收机 JIANG

R&S®ESR测量接收机支持EMI传导骚扰和辐射骚扰测试，频率覆盖从10Hz到26.5 GHz，完全符合CISPR16-1-1标准要求。使用基于FFT的时域扫描功能ESR在电磁骚扰测试中速度极快。与此同时ESR还具备了强大的信号频谱分析仪的功能。实时频谱分析功能为宽带故障定位提供有利手段。测量接收机利用该功能可以详细分析骚扰信号和历史信息。ESR具备一个简洁的结构和直观的触摸屏用户界面，操作简易。

主要特点

• EMI测量接收机和信号频谱分析仪集成入同一款仪器

•支持CISPR16-1-1 Ed. 3.1规范标准

•预选器集成了20dB的预放

•分辨率带宽符合CISPR标准要求，步长从10Hz到1MHz（MILSTD-461, DO-160）

•快的时域扫描，相比于传统的步径扫描模式

•实时的频谱分析，高达40MHz的分析带宽可以详细分析骚扰信号

•时域显示精度高达50us

•支持自动化测试

型号

型号

订货号

R&S®ESR3 EMI 测量接收机 10Hz到3.6GHz

1316.3003.03

R&S®ESR7 EMI 测量接收机 10Hz到7GHz

1316.3003.07

R&S®ESR26 EMI 测量接收机（10Hz）9kHz到26.5GHz

1316.3003.26

特点&优势

符合标准的骚扰测量

•测量

•符合标准要求的频谱仪模式下的EMI测量

基于FFT时域扫描功能实现快的EMI测量

•业界测量速度快的EMI测量接收机，基于硬件实现的FFT功能

•无缝检测骚扰信号

•实时测量基于QP检波器和AV加权检波器的传导骚扰信号

实时频谱分析功能实现细致的骚扰信号分析

•时域上的无缝频谱显示

•驻留模式（瀑布图）能够区分脉冲信号和连续骚扰信号

•频谱模板触发能够和稳定的检查瞬态偶发的频谱事件

功能强大的频域、时域的测量和分析功能

•预测试、数据筛选和终测的自动化测试序列设置

•中频分析功能显示骚扰信号周围的频谱特征

•时域显示—集成示波器功能

•同时显示多达6条测试曲线和多达4个曲线图

•预设置天线因子（转换因子）和用户自定义因子设置

• EMI限值线库支持通用的民用标准，同时具备简易的编辑功能

•远程控制测试和通过R&S®EMC32和R&S®ES-SCAN EMI软件完成自动化测试

•扩展的很多分析功能供实验室研发使用

•跟踪信号源实现标量网络分析功能

方便的操作模式，直接的显示方式

•基于触摸屏的用户界面，集成了如undo/redo等功能

•直接的扫描列表

•集成了在线帮助功能

•可存储测试结果和仪器配置信息，支持多种文件格式

•支持可移动硬盘，保证信息的安全、机密

•通过GPIB或者LAN实现远程控制

•驱动支持LabView, LabWindows/CVI, VXI Plug & y

•固件升级—根据技术发展持续升级

坚固和紧凑—可移动使用理想的选择

•直流电源工作模式支持现场客户端使用，可选配额外的电池组

•固态硬盘抵御高程度的震动和撞击
