KEITHLEY吉时利2636B源表的技术参数
发布时间：2022-11-16 18:40
发布者：agitek2008
|

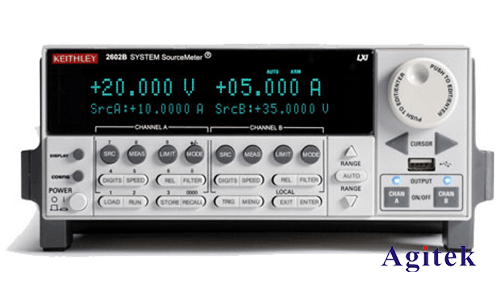

2600B系列系统源表SMU仪器是业界领先的电流/电压源和测量解决方案，采用吉时利的第三代SMU技术构建。2600B系列提供单通道和双通道型号，将精密电源、真正的电流源、6-1/2位数字万用表、任意波形发生器、脉冲发生器和电子负载的功能结合到一个紧密集成的仪器中.结果是一个强大的解决方案，可显着提高从台式I/V表征到高度自动化的生产测试等应用的生产力。对于台式使用，2600B系列仪器具有内置的基于Java的软件，可以通过任何浏览器、任何计算机、在世界任何地方进行即插即用I/V测试。对于自动化系统应用，2600B系列的测试脚本处理器(TSP)从仪器内部运行完整的测试程序，以获得业界最佳的吞吐量。在更大的多通道应用中，吉时利的TSP-Link技术与TSP协同工作以实现高速、SMU-per-pin并行测试。由于2600B系列数字源表SMU仪器具有完全隔离的通道，不需要大型机，因此可以随着您的测试应用程序的发展轻松地重新配置和重新部署它们。  基于Java的即插即用I/V测试软件 2600B系列是唯一具有内置基于Java的测试软件的SMU仪器，该软件可在世界任何地方通过任何浏览器、任何计算机进行真正的即插即用I/V表征。这种独特的功能可提高研发、教育、QA/FA等广泛应用的生产力。只需通过提供的LAN电缆将2600B连接到互联网，打开浏览器，输入2600B的IP地址，然后开始测试。生成的数据可以下载到Excel等电子表格中，以进行进一步分析和格式化，或包含在其他文档或演示文稿中。 使用TSP技术实现无与伦比的自动化测试吞吐量 对于需要最高水平自动化和吞吐量的测试应用，2600B型的TSP技术可提供业界最佳性能。TSP技术远远超出了传统的测试命令序列器……它完全嵌入然后从SMU仪器本身执行完整的测试程序。这实际上消除了与PC控制器之间的所有耗时的总线通信，从而显着缩短了整体测试时间。 使用TSP-Link技术的SMU-Per-Pin并行测试 TSP-Link是一种通道扩展总线，它使多个2600B系列能够相互连接，并作为一个紧密同步的多通道系统运行。2600B的TSP-Link技术与其TSP技术协同工作，可实现高速、SMU-per-pin并行测试。与大型ATE系统等其他高速解决方案不同，2600B无需大型机的成本或负担即可实现并行测试性能。基于TSP-Link的系统还具有出色的灵活性，允许在测试要求发生变化时快速轻松地重新配置系统。 2400型软件仿真 2600B系列与为吉时利2400型数字源表SMU仪器开发的测试代码兼容。这样可以更轻松地从基于2400型的测试系统升级到2600B系列，并且可以将测试速度提高多达80%。此外，它还提供了从SCPI编程到Keithley的TSP技术的迁移路径，实施后可以进一步缩短测试时间。为了完全支持传统测试系统，2400型的Source-Memory-List测试序列器也完全支持此模式。 第三代SMU仪器设计确保更快的测试时间 基于早期2600系列仪器经过验证的架构，2600B系列的SMU仪器设计以多种方式提高了测试速度。例如，虽然早期设计使用并联电流测距拓扑，但2600B系列使用获得专利的串联测距拓扑，可提供更快、更平滑的量程变化和更快稳定的输出。 2600B系列SMU仪器设计支持两种操作模式，适用于各种负载。在正常模式下，SMU仪器提供高带宽性能以实现最大吞吐量。在高电容(high-C)模式下，SMU仪器使用较慢的带宽来提供具有较高容性负载的稳健性能。 以上就是KEITHLEY吉时利2636B源表的技术参数，如您使用中还有其他问题，欢迎登陆安泰测试(Agitek)https://www.agitek.cn/cp/779.html |
