输入3.1-150V大功率恒流驱动控制芯片LED汽车大灯方案
发布时间：2022-11-10 10:36
发布者：CZX-Lucas
LED大灯的优点对于汽车来说，LED光源(不仅限于大灯)具有以下优点:节能、寿命长、耐久性好、LED元器件尺寸小、紧凑、布局设计方便、响应速度快、亮度衰减小等。 本文中主要介绍驱动汽车大灯的方案，扫地机做辅助供电的DC-DC降压芯片，其中内置MOS的OC5022B最大可达到2.5A输出，外置MOS的OC5021B可输出5A。产品具备很完善的过热保护和低压差防输出电流过冲保护，增加了电路的稳定性，并很好的延迟灯珠和电源模块寿命 产品选型：

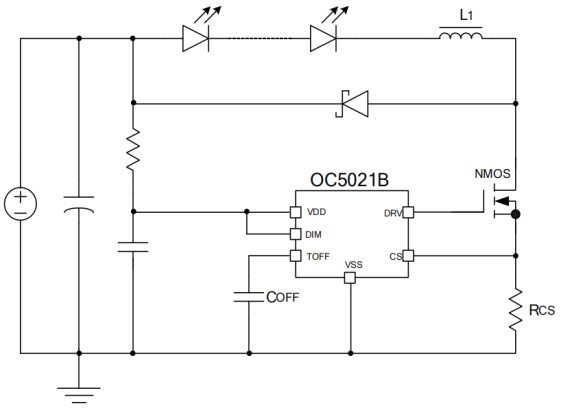

产品概述： OC502x /5038是一款高效率、高精度的降压型大功率LED恒流驱动控制芯片。 该系列产品采用固定关断时间的峰值电流控制方式，关断时间可通过外部电容进行调节，工作频率可根据用户要求而改变。 该系列产品通过调节外置的电流采样电阻，能控制高亮度LED灯的驱动电流，使LED灯亮度达到预期恒定亮度。 在DIM端加PWM信号，可以进行LED灯调光。DIM端同时支持线性调光。 该系列产品内部集成了VDD稳压管以及过温保护电路，减少外围元件并提高系统可靠性。 产品主要特点： 宽输入电压：外置最大支持150V 高效率：可高达93% 支持PWM调光和线性调光 最大工作频率：1MHz CS电压：250mV 芯片供电欠压保护：2.6V 关断时间可调 智能过温保护 内置VDD稳压管 产品典型电路图：
产品典型特性曲线图：
|
